자이코

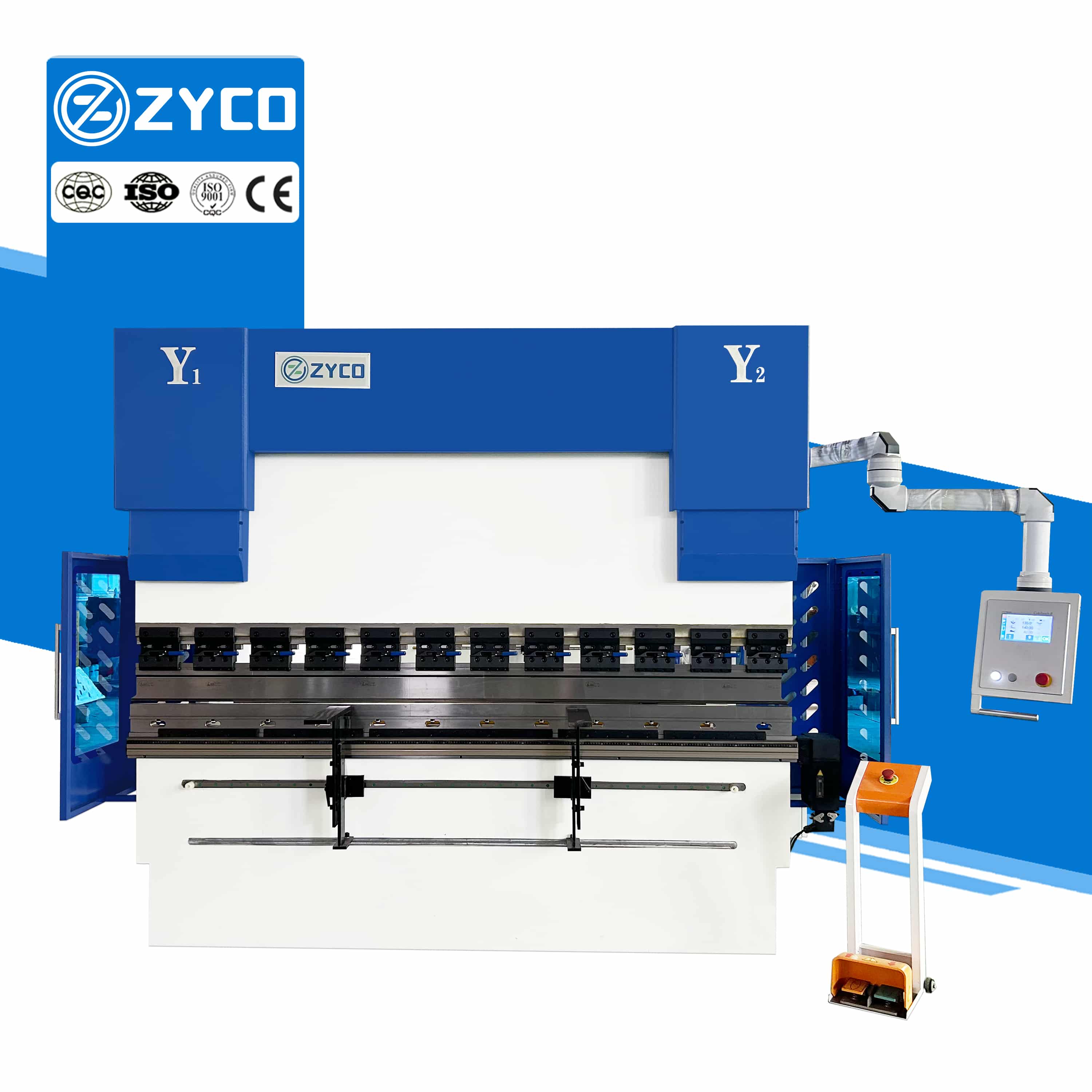

1. 정밀한 제어: CT8 전기 유압식 벤딩기는 최첨단 CNC 시스템을 탑재하여 각 벤딩의 각도와 위치의 균일성을 보장합니다.
2. 탁월한 벤딩 능력: 이 기계는 상당한 벤딩력과 광범위한 벤딩 길이 범위를 제공하여 얇은 재료와 두꺼운 재료 모두를 일관되고 효율적인 결과로 처리할 수 있습니다.
3. 직관적인 제어판: CT8 전기 유압식 프레스 브레이크는 간단하고 직관적인 제어 인터페이스를 갖추고 있어 작업자가 쉽게 사용할 수 있습니다.
제어 시스템
- 폐루프 밸브와 개루프 밸브를 모두 제어할 수 있는 고급 Y축 제어 알고리즘을 채택했습니다.
- 10.1인치 고해상도 트루컬러 TFT 디스플레이를 탑재했습니다.
- 금형/재료/제품 라이브러리가 내장되어 있으며, 서보 또는 주파수 변환 제어를 지원합니다.
더 보기 +
유압 시스템

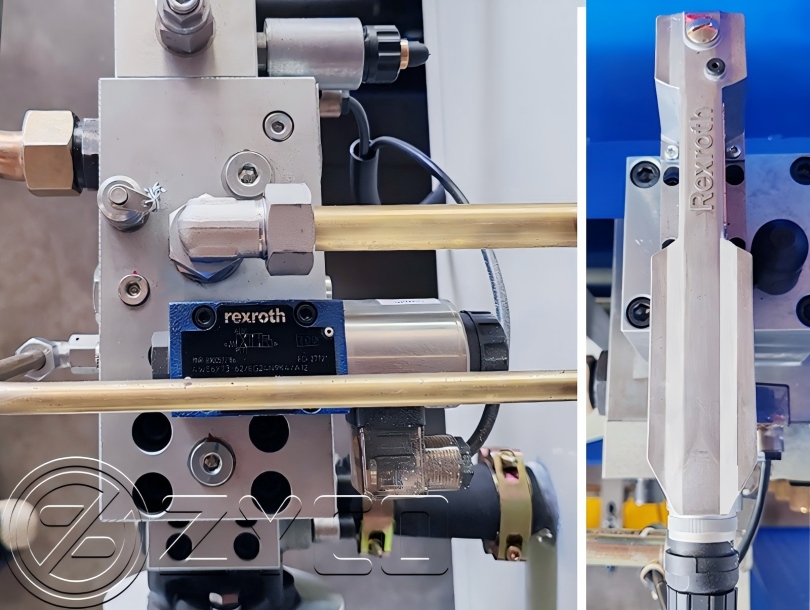

- 독일 렉스로스(Rexroth) 밸브 그룹을 사용하여 높은 정밀도와 긴 수명을 보장합니다.
- 유압 시스템의 압력은 실제 필요에 따라 조절하여 다양한 굽힘력 요구 사항을 충족할 수 있습니다.
- 전기 유압 서보 동기 제어 설계를 채택하여 유압 실린더 간격을 최소화하고 강력한 편심 하중 저항 능력을 갖추고 있습니다.
더 보기 +
주 모터
- ZYCO는 품질이 우수하고 수명이 긴 유명한 지멘스 모터를 사용합니다.
- 저소음에 에너지 절약 효과까지 뛰어납니다.
- 엄선된 브랜드 제품을 제공하며, 완벽한 사후 서비스를 보장합니다.
더 보기 +
백 게이지
- 당사는 기존의 나사산 대신 수입 볼 스크류와 리니어 가이드를 사용하여 제조 공정의 정확성과 일관성을 향상시키고 있습니다.
- 전체 백 게이지 시스템은 고온 템퍼링 처리를 거쳐 내부 응력을 제거하고 금속의 가소성과 인성을 향상시키며 프레임 변형으로 인한 정확도 손실을 방지합니다.
더 보기 +
격자 눈금
- 저희는 이탈리아에서 수입한 GIVI 브랜드의 격자 자를 사용합니다.
- 더욱 높은 정밀도와 더욱 빠른 반응 속도.
- 고품질과 긴 수명.
더 보기 +
내부 구조 표시
더 자세한 사양을 원하시면 언제든지 저희에게 연락주세요.
유압식 절곡기 구조도
1. 기름탱크 2. 메인 모터 3. 격자형 자 4. 전기 박스 5.C형 플레이트 6. 멈추는 손가락 7. 백 게이지
8.서보 모터 9. 벽 패널10. 밸브11. 유압 오일 실린더12. 슬라이더 13. CNC 시스템 14. 빠른 클램핑
15. 상부 금형 16. 하부 금형 17. CNC 자동 크라운 가공 18. 작업대 지지판
가공물 도면
샘플 표시
이 페이지는 매개변수를 하나씩 표시하는 기능을 지원하지 않습니다. 다른 모델을 원하시는 경우 문의해 주세요. |
매개변수 | 단위 | 값 |
공통 모델 | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
압력 | KN | 630 | 1000 | 1600 | 2000 |
굽힘 길이 | mm | 2500 | 3200 | 3200 | 3200 |
기둥 간격 | mm | 2030 | 2600 | 2600 | 2600 |
최대 개방 높이 | mm | E=440 | E=480 | E=500 | E=520 |
목 깊이 | mm | D=250 | 디=320 | 디=320 | 디=320 |
슬라이드 스트로크(Y축) | mm | 170 | 200 | 200 | 220 |
슬라이드 이동 속도
| 로딩 중 |
밀리미터/초
| 200 |
누르다 | 12 |
돌아오는 길 | 170 |
주 모터 출력 | KW | 5.5 | 7.5 | 11 | 15 |
기계 정밀도
| Y 슬라이더 반복 | mm | ≤±0.02 |
Y 슬라이더 위치 지정 | mm | ≤±0.02 |
X, R 백 게이지 반복 위치 지정 | mm | ≤±0.05 |
크기 (길이*너비*높이) | m | 3 × 1.8 × 2.5 | 3.8 × 1.85 x 2.6 | 3.8 × 1.85 × 2.65 | 3.8 × 1.9 × 2.65 |
무게 | KG | 5500 | 7500 | 9500 | 12000 |
파트너
고객 사진
명예 증서
큐: 정상 생산 과정에서 한 명의 작업자가 프레스 브레이크를 관리할 수 있습니까?A: 대부분의 표준 가공품의 경우, 숙련된 작업자 한 명이 일반적인 벤딩 공정을 처리할 수 있습니다. 그러나 가공품의 크기, 무게, 생산 방식 및 자재 취급 요구 사항에 따라 필요한 작업자 수는 달라질 수 있습니다.
큐: 벤딩 작업 시 공작물 위치 선정은 얼마나 중요한가요?
A: 정확한 위치 선정은 필수적입니다. 판재의 초기 위치가 플랜지 치수와 전체 부품 정확도에 직접적인 영향을 미치기 때문입니다. 백게이지와 작업자의 적절한 조작이 함께 작용하여 일관된 위치 선정을 유지합니다.
큐: 프레스 브레이크를 더 큰 판금 생산 라인에 통합할 수 있습니까?
A: 네. 프레스 브레이크는 레이저 절단기, 전단기, 자재 이송 시스템 등의 장비와 함께 판금 가공 공정의 일부로 사용될 수 있습니다. 통합 방식은 고객의 생산 공정에 따라 달라집니다.
큐: ZYCO는 제 제품의 벤딩 순서를 결정하는 데 도움을 줄 수 있나요?
A: 네. 제품 도면이나 가공물 정보를 제공해 주시면 당사 기술팀에서 벤딩 공정을 분석하여 적절한 벤딩 순서와 기계 구성을 추천해 드릴 수 있습니다. 이를 통해 생산 과정에서 시행착오를 줄일 수 있습니다.
큐: 기존에 보유하고 있는 공구를 새 프레스 브레이크와 함께 사용할 수 있는지 어떻게 알 수 있나요?
에이: 호환성은 공구 인터페이스, 치수, 클램핑 방식 및 기계 구성에 따라 달라집니다. 이미 공구를 보유하고 계신 경우, 도면이나 치수를 제공해 주시면 구매 전에 당사 팀에서 호환성을 확인해 드릴 수 있습니다.
