굽힘 여유, 굽힘 공제, K-계수: 정확한 판금 평면 패턴 계산 방법

굽힘 여유, 굽힘 공제, K-계수: 정확한 판금 평면 패턴 계산 방법

Jul 03, 2026

굽힘 여유, 굽힘 공제, K-계수, 내부 반경 및 프레스 브레이크 생산 정확도에 대한 실용적인 엔지니어링 가이드





요약 보고서



판금 가공에서 정확한 평면 패턴은 정확한 완제품을 만드는 데 있어 기본이 됩니다.

프레스 브레이크가 정확한 굽힘 각도를 만들어낼 수도 있고, 공구가 제대로 선택되었을 수도 있으며, 작업자가 설정을 정확하게 완료했을 수도 있습니다. 하지만 평면 패턴의 길이가 잘못되면 최종 부품의 치수는 여전히 잘못될 것입니다.

이는 프레스 브레이크 생산에서 가장 흔히 발생하는 문제 중 하나입니다. 벤딩 후에는 부품이 제대로 만들어진 것처럼 보일 수 있지만, 실제로는 그렇지 않습니다. 플랜지 길이전체 크기, 구멍 위치 또는 조립 치수가 도면과 일치하지 않는 경우, 많은 경우 근본 원인은 기계가 아니라 평면 패턴 계산에 있습니다.

굽힘 허용 오차, 굽힘 공제, 및 K-인자는 판금 평면 패턴을 계산하는 데 사용되는 가장 중요한 개념 세 가지입니다. 이들은 밀접하게 관련되어 있지만 동일한 것은 아닙니다.

· 굽힘 여유는 굽힘 영역을 통과하는 재료의 전개 길이를 나타냅니다.

· 굽힘 공제는 평면 패턴 길이를 얻기 위해 외부 치수에서 얼마나 많은 길이를 빼야 하는지를 나타냅니다.

· K-인자 재료 두께 내부의 중립축 위치를 설명하며 굽힘 여유에 직접적인 영향을 미칩니다.

정확한 평면 패턴은 CAD 소프트웨어만으로는 만들어지지 않습니다. 재료의 두께에 따라 달라집니다. 내부 반경공구 선정, 벤딩 방법, 재료 특성, 프레스 브레이크 설정 및 실제 생산 검증 등이 포함됩니다.





평면 패턴 정확도가 중요한 이유



많은 제조 공장에서 굽힘 문제는 검사대나 조립 과정에서 처음 발견됩니다.

굽힘 각도는 허용 가능한 수준일 수 있지만, 치수가 잘못되어 부품이 불량이 될 수 있습니다. 플랜지가 너무 길거나, 구멍이 굽힘 부분에 너무 가깝거나, 용접 중에 두 부품이 제대로 정렬되지 않거나, 케이스가 제대로 닫히지 않거나, 브래킷이 결합 부품과 맞지 않을 수 있습니다.

이러한 문제는 종종 잘못된 평면 패턴 개발에서 비롯됩니다.

· 플랜지 치수가 잘못되었습니다

· 조립이 제대로 되지 않음

· 용접 조정

· 굽힘 후 구멍 정렬 불량

· 증가된 폐기물

· 추가 기계 설정 시간

· 반복적인 시험 굽힘

· 높은 인건비

· 배송 지연

실제 비용은 판금 비용만이 아닙니다. 재료더 큰 비용은 재작업, 검사, 반복적인 프로그래밍 조정, 작업자 시간 및 하류 생산 지연에서 발생합니다.





CAD 기본 설정만으로는 충분하지 않은 이유



최신 CAD 소프트웨어는 판금 평면도를 자동으로 생성할 수 있습니다. 이는 유용하지만 생산 정확도를 보장하는 것은 아닙니다.

CAD 시스템은 일반적으로 재료 두께, 굽힘 각도, 내부 반경, K-계수, 굽힘 여유, 굽힘 공제 및 굽힘 테이블 데이터와 같은 입력 값을 필요로 합니다.

이러한 값이 실제 생산 조건을 기반으로 하지 않으면 CAD 모델이 완벽해 보이더라도 평면 패턴이 잘못될 수 있습니다.

흔히 저지르는 실수 중 하나는 CAD 소프트웨어의 기본 K-계수가 모든 재료, 모든 두께, 모든 공구 및 모든 벤딩 방법에 적용된다고 가정하는 것입니다.

· 재질 등급 및 두께 허용 오차

· 항복 강도 및 스프링백 행동

· 내부 반경 및 V-다이 개방

· 펀치 반경 및 공구 상태

· 공기 조종술, 바닥 다지기, 또는 동전 만들기

· 작업자 설정 및 기계 반복성



Twist axis synchronous bending machine

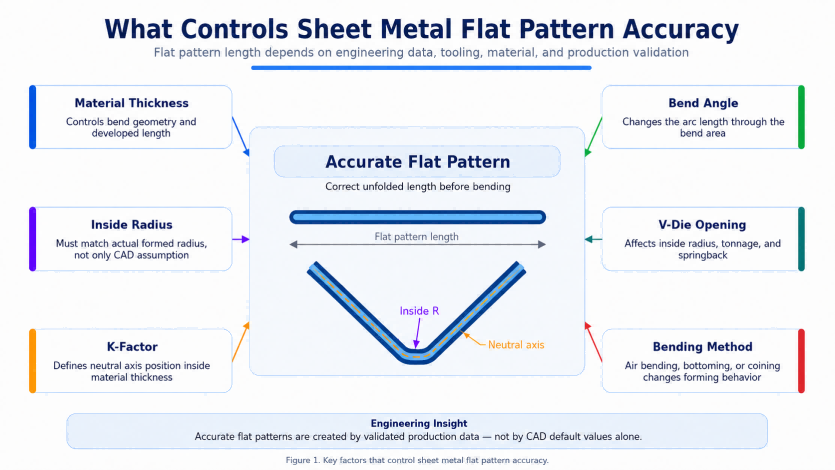

그림 1. 판금 평면 패턴의 정확도를 좌우하는 주요 요인.





굽힘 여유란 무엇인가요?



굽힘 여유분은 굽힘 부분을 형성하는 데 필요한 재료의 길이입니다.

판금을 구부릴 때, 재료는 단순히 날카로운 직선으로 접히는 것이 아닙니다. 구부러지는 부분에는 반경이 생깁니다. 구부러진 부분 안쪽의 재료는 압축되고, 바깥쪽의 재료는 늘어납니다.

내부 표면과 외부 표면 사이 어딘가에는 크게 늘어나거나 줄어들지 않는 층이 있습니다. 이 층을 중립축이라고 합니다.

굽힘 여유는 굽힘을 통과하는 중립축을 따라 계산됩니다. 간단히 말하면, 굽힘 여유는 굽힘 영역의 전개된 호 길이를 나타냅니다.

일반적인 굽힘 여유 공식
BA = 각도 x (π / 180) x (내부 반지름 + K-계수 x 재료 두께)

굽힘 여유가 너무 크면 평면 패턴이 너무 길어지고, 너무 작으면 평면 패턴이 너무 짧아집니다. 여러 번 굽힘이 필요한 부품에서는 작은 오차가 누적되어 심각한 문제로 이어질 수 있습니다.





벤드 공제란 무엇인가요?



굽힘 공제 평면 패턴 길이를 계산하는 데 사용되는 또 다른 방법입니다.

굽힘 길이를 직선 구간에 더하는 대신, 굽힘 공제는 성형된 부품의 외부 치수에서 시작하여 굽힘으로 인한 재료 효과를 빼는 방식으로 이루어집니다.

실제 판금 가공 작업에서는 많은 도면에서 부품을 외부 치수로 정의합니다. 굽힘 공제는 이러한 외부 치수를 정확한 평면도로 변환하는 데 도움이 됩니다.

간단히 말해, 굽힘 공제란 평면 패턴 길이를 얻기 위해 전체 외부 치수에서 빼는 양을 말합니다.

단순 굽힘 공제 관계
평면 길이 = 외부 치수 1 + 외부 치수 2 - 굽힘 공제

굽힘 공제는 생산 현장에 적용하기 편리하기 때문에 널리 사용됩니다. 검증이 완료되면, 굽힘 공제 차트는 작업자와 엔지니어가 반복 가능한 부품을 더 빠르게 생산하는 데 도움을 줄 수 있습니다.





K-팩터란 무엇인가요?



K-인자 재료 두께 내에서 중립축의 위치를 ​​설명합니다.

K-인자는 다음과 같은 비율로 표현됩니다: K-인자 = 내부 표면에서 중립축까지의 거리 / 재료 두께.

K-인자는 굽힘 여유에 직접적인 영향을 미칩니다. K-인자가 변하면 계산된 굽힘 여유가 변하고, 따라서 평면 패턴 길이도 변합니다.

K-인자는 보편적인 상수가 아닙니다. 재료 종류, 두께, 내부 반경, 굽힘 각도, 굽힘 방식, 툴링 형상, V 다이 개구부, 펀치 반경, 경도 등 다양한 요인의 영향을 받을 수 있습니다. 스프링백 행동.



Copper plate pure electric press brake

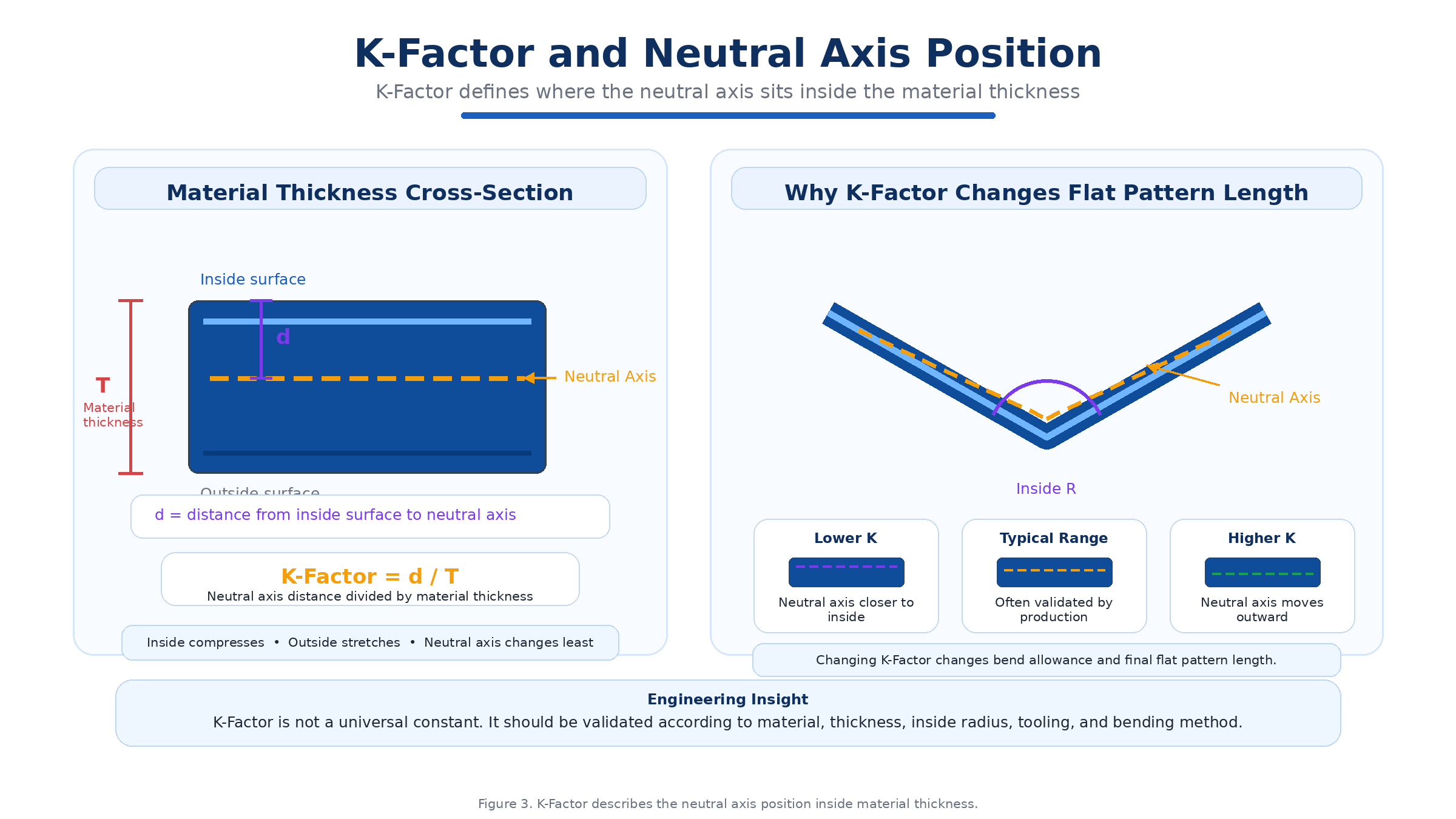

그림 2. K-인자는 재료 두께 내부의 중립축 위치를 나타냅니다.





굽힘 허용치 vs 굽힘 공제 vs K-계수



굽힘 허용치, 굽힘 공제액 및 K-계수는 서로 관련되어 있지만, 각각 다른 목적을 가지고 있습니다.

· 굽힘 여유에 대한 답변: 굽힘 부분에 사용되는 재료 길이는 얼마입니까?

· 굽힘 공제 계산: 평면도를 얻으려면 외부 치수에서 얼마를 공제해야 합니까?

· K-인자 해답: 재료 두께 내부에서 중립축은 어디에 위치합니까?



개념

주요 목적

생산의 의미

굽힘 허용량

발달된 굽힘 길이를 계산합니다.

직선 구간들을 이용하여 평면 패턴의 길이를 구성하는 데 사용됩니다.

굽힘 공제

외부 성형 치수를 평면 길이로 변환합니다.

외부 치수에서 굽힘 효과를 빼는 데 사용됩니다.

K-인자

중립축 위치를 정의합니다.

굽힘 여유 계산에 영향을 미치는 요소



Copper plate cnc Press Brake

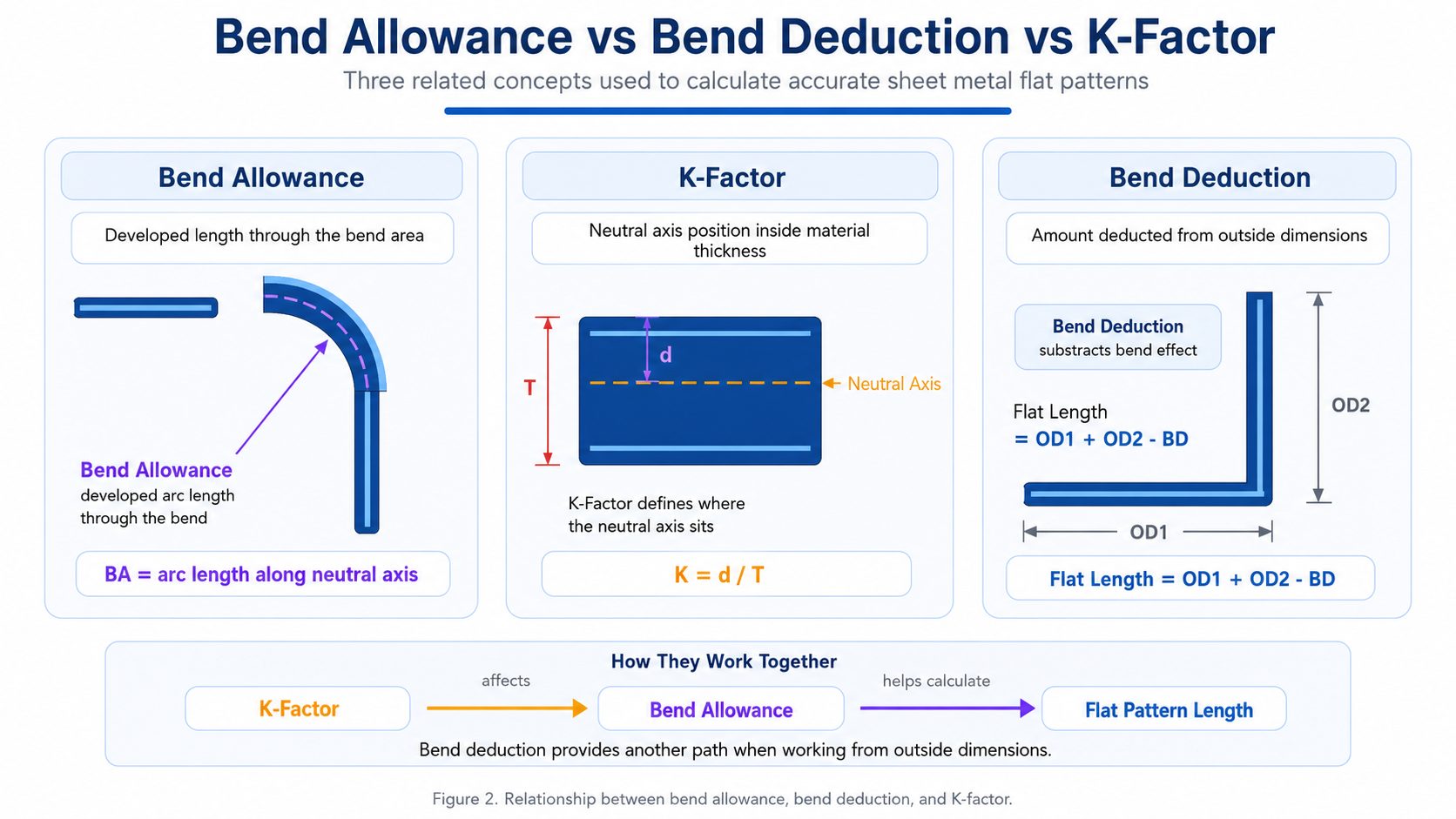

그림 3. 굽힘 여유, 굽힘 공제량 및 K-계수 간의 관계.





내부 반지름이 평면 패턴 길이에 미치는 영향



내부 반경은 평면 패턴 계산에서 가장 중요한 변수 중 하나입니다.

실제 내부 반지름이 CAD에서 가정한 값과 다르면 평면 패턴 길이가 부정확해질 수 있습니다.

예를 들어, CAD 프로그램에서 내부 반지름이 작다고 가정했지만 실제 반지름이 작은 경우 공기 벤딩 공정 과정에서 내부 반경이 커지면 계산된 평면 패턴이 실제 성형된 부품과 일치하지 않을 수 있습니다.

이는 공기역학에서 흔히 나타나는 현상인데, 내부 반지름이 공기역학에 의해 크게 영향을 받기 때문입니다. V-다이 개방일반적으로 V자형 개구부가 클수록 내부 반경이 커집니다. V자형 개구부가 작을수록 내부 반경은 작아지지만 더 많은 톤수가 필요하고 표면 손상이 증가할 수 있습니다.





V-다이 개구부가 평면 패턴 정확도에 미치는 영향



V-다이 개구부는 벤딩 공정에 여러 가지 방식으로 영향을 미칩니다. 이는 다음과 같은 영향을 미칩니다. 내부 반경, 필수의 선박스프링백 거동, 표면 자국, 각도 안정성, 굽힘 허용 오차 및 굽힘 공제.

이것이 바로 특정 V형 다이 개구부를 기준으로 계산된 평면 패턴이 작업자가 기계에서 다른 다이 개구부를 사용할 경우 정확하지 않을 수 있는 이유입니다.

문제는 단순히 작업자의 탓이 아닙니다. CAD 평면 패턴에 대한 가정과 실제 공구 선택 사이의 연관성이 부족한 것이 문제입니다.





8 Axi automated press brake machines

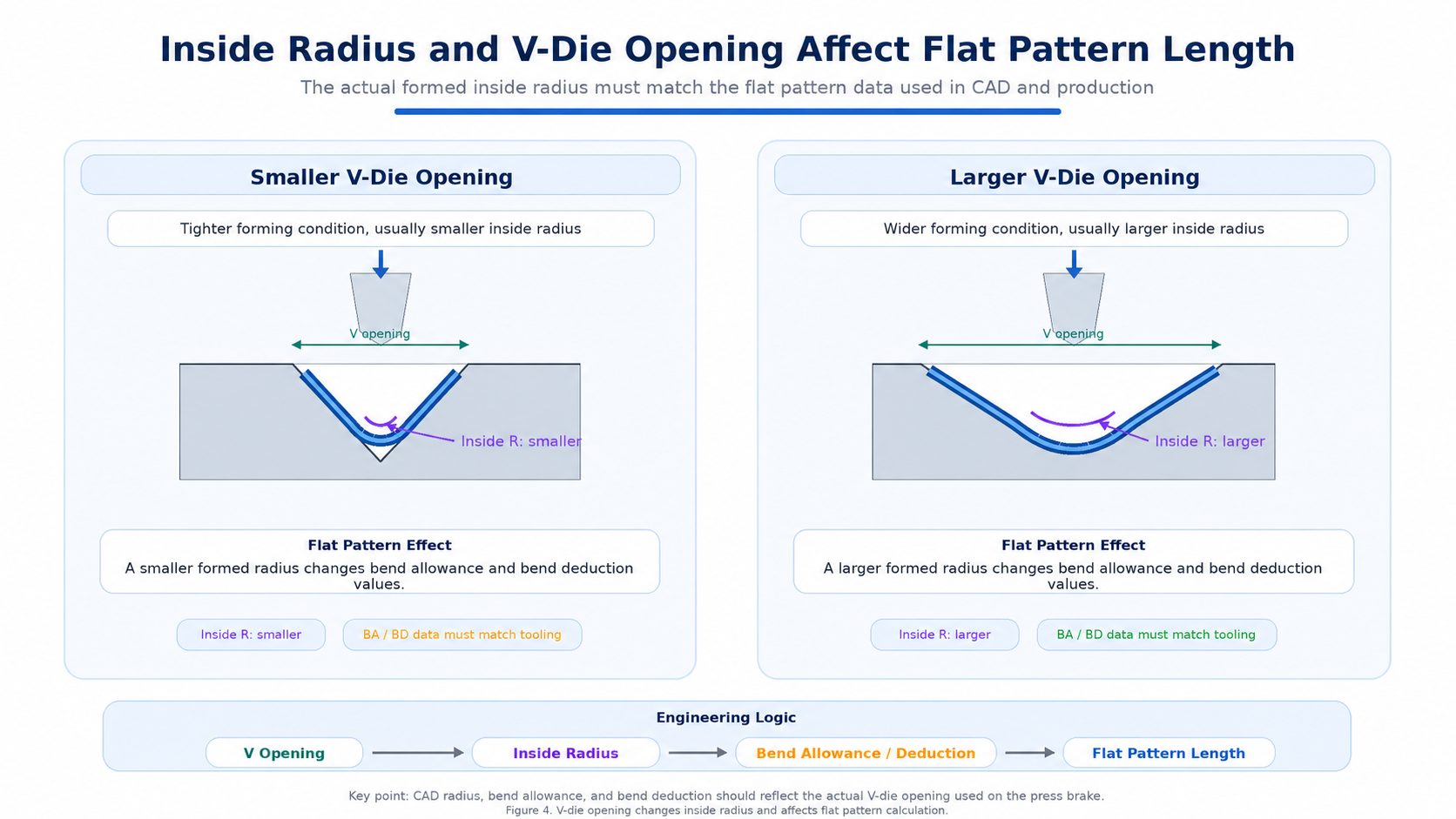

그림 4. V 다이 개구부 내부 반경의 변화는 평면 패턴 계산에 영향을 미칩니다.





벤딩 방식이 평면 패턴 계산에 미치는 영향



공기 벤딩, 바텀업, 코이닝 서로 다른 내부 반경과 서로 다른 재료 변형 거동을 생성할 수 있습니다.

에어 벤딩에서 내부 반경은 펀치 반경보다는 V 다이 개구부에 의해 더 많이 제어되는 경우가 많습니다. 이로 인해 공기 벤딩 유연성이 있다는 것은 평면 패턴 계산이 생산에 사용되는 실제 금형 개구부를 반영해야 함을 의미합니다.

바닥 성형의 경우, 재료는 툴링 각도에 더 가깝게 성형되며, 툴링 형상이 최종 굽힘에 더 큰 영향을 미칩니다.

코이닝 공정에서는 고압 하에 재료가 공구 형상 내부로 더 깊숙이 밀려 들어가게 되는데, 이로 인해 재료의 흐름이 변하고 스프링백이 감소할 수 있습니다.

실용적인 규칙은 모든 굽힘 방법에 하나의 평면 패턴 자를 사용하지 않는 것입니다.





재질 유형이 평면 패턴 정확도에 미치는 영향



서로 다른 재료는 굽힘 과정에서 각기 다른 거동을 보입니다.

연강, 스테인리스 스틸아연 도금 강철, 알류미늄황동과 고강도 강철은 늘어나고, 압축되고, 원래대로 돌아오는 방식이 정확히 같지 않습니다.

재료의 차이는 영향을 미칠 수 있습니다. 스프링백반경 안쪽, 필수 선박중립축 위치, 굽힘 여유, 굽힘 공제그리고 최종 부품 치수입니다.

이것이 바로 전문 제조업체들이 종종 내부 설비를 구축하는 이유입니다. 재료 데이터베이스시간이 지남에 따라 이러한 데이터는 실제 생산 조건을 반영하기 때문에 일반적인 교과서적 수치보다 더 가치 있게 됩니다.





평면 패턴 계산 시 흔히 발생하는 오류



첫 번째 실수: 실제 생산 검증 없이 CAD 기본 설정을 신뢰하는 것

CAD 소프트웨어는 도구일 뿐, 완벽한 보장은 아닙니다. 기본 K-계수 값은 실제 재료와 일치하지 않을 수 있습니다. 압형또는 굽힘 방식.

두 번째 실수: 모든 재료에 대해 하나의 K-계수만 사용하는 것

재료마다 거동이 다릅니다. 연강은... 스테인리스 스틸그리고 알루미늄의 경우 항상 동일한 평면 패턴 가정을 적용해서는 안 됩니다.

세 번째 실수: 실제 내부 반경을 무시하는 것

실제 성형된 내부 반지름이 CAD 반지름과 다르면 평면도가 잘못되었을 수 있습니다.

실수 #4: 평면 패턴 데이터를 업데이트하지 않고 V-다이 개구부 변경

V자형 개구부의 크기를 변경하면 내부 반경이 변경되어 굽힘 여유 및 굽힘 공제에 영향을 미칠 수 있습니다.

실수 #5: 공기역학적 벤딩과 바닥압 데이터를 혼합하는 것

공기 벤딩용으로 개발된 벤딩 테이블은 바텀 벤딩이나 코이닝에는 적용되지 않을 수 있습니다.

실수 #6: 각도는 수정하면서 치수는 무시하는 것

작업자는 굽힘 각도를 정확하게 조정할 수 있지만, 평면 패턴 길이가 잘못되면 최종 치수는 여전히 불량이 될 것입니다.

실수 #7: 성공적인 생산 데이터를 기록하지 않음

많은 공장들이 검증된 설정 데이터를 기록하지 않기 때문에 같은 문제를 반복적으로 해결하고 있습니다.

실수 #8: 재료 배치 변동을 무시하는 것

동일한 재질 등급이라도 공급업체나 생산 배치에 따라 차이가 있을 수 있습니다. 따라서 생산 검증은 여전히 ​​중요합니다.





생산 사례 연구 #1: 스테인리스 스틸 인클로저 평면 패턴 오류



스테인리스강 전기함 제조업체에서 굽힘 가공 후 치수 오차가 반복적으로 발생하는 문제가 발생했습니다.

굽힘 각도는 목표치에 근접했지만, 최종 외함 크기가 조립 요구 사항과 일치하지 않았습니다. 작업자들이 굽힘 각도를 여러 번 조정했지만 문제는 계속되었습니다.

조사 결과, 엔지니어링 팀은 CAD 평면 패턴에 사용된 기본 K-계수가 원래 연강에 적합한 값이었던 것을 발견했습니다. 실제 스테인리스강 소재는 이와는 다른 스프링백 및 반경 특성을 보였습니다.

시정 조치는 실제 생산 테스트를 기반으로 스테인리스강 전용 벤딩 테이블을 제작하는 것이었습니다. 팀은 성형된 부품을 측정하고, 벤딩 공제 값을 업데이트하고, 권장 툴링 조건을 문서화했습니다.

이번 사례에서 얻을 수 있는 교훈은 분명합니다. 정밀한 판금 가공을 위해서는 재질별 평면 패턴 데이터가 필수적입니다.





생산 사례 연구 #2: 내부 반경 가정 오류



한 공장에서 에어 벤딩 기술을 이용해 브래킷을 생산했습니다. CAD 모델에서는 내부 곡률 반경이 작다고 가정했지만, 실제 생산품에는 더 큰 V자형 개구부가 사용되었습니다.

완성된 부품의 각도는 정확했지만 플랜지 치수가 도면과 약간 달랐습니다. 이로 인해 조립 과정에서 브래킷 구멍이 제대로 맞지 않아 문제가 심각해졌습니다.

근본적인 원인은 CAD 반경 가정과 실제 공구 간의 불일치였습니다.

해결책은 선택된 V형 다이 개구부의 실제 성형된 내부 반경을 사용하여 평면 패턴 계산을 업데이트하는 것이었습니다. 엔지니어링 팀은 또한 향후 생산에 권장되는 다이 개구부를 명시하는 메모를 도면에 추가했습니다.

교훈은 평면 패턴의 정확도는 CAD 형상뿐만 아니라 실제 툴링에 달려 있다는 것입니다.





생산 사례 연구 #3: 각도는 맞지만 치수가 틀린 경우



한 금속 가공 업체에서 여러 번 굽힘이 필요한 판금 부품을 제작했습니다. 작업자는 도면에 맞춰 굽힘 각도를 성공적으로 조정했지만, 최종 전체 길이는 여전히 도면과 달랐습니다.

팀은 처음에는 백게이지 오류를 의심했지만, 점검 결과 백게이지는 정확한 것으로 나타났습니다.

실제 문제는 여러 굽힘 부분에 걸쳐 누적된 평면 패턴 오차였습니다. 각 굽힘 부분마다 미세한 굽힘 공제 오차가 발생했습니다. 한 굽힘 부분만 놓고 보면 허용 가능한 수준이었지만, 부품 전체에 걸쳐 오차가 누적되어 최종 치수가 기준치를 초과했습니다.

시정 조치는 시험편을 통해 굽힘 공제 값을 검증하고 굽힘 표를 업데이트하는 것이었습니다.

이번 사례에서 얻을 수 있는 교훈은 다음과 같습니다. 여러 번 굽힘이 발생하는 부품은 작은 오차가 누적될 수 있으므로 검증된 굽힘 여유 및 굽힘 공제 데이터가 필요합니다.





평면 패턴 정확도를 향상시키는 방법



실제 재질을 확인하세요

명목상의 재료 이름에만 의존하지 마십시오. 가능하면 재료 등급, 두께 및 공급업체를 확인하십시오.

실제 내부 반지름을 측정하세요

CAD에서 사용하는 내부 반경은 선택한 공구 및 벤딩 방법으로 생성되는 반경과 일치해야 합니다.

V-다이 개구부 선택 표준화

작업자가 동일한 부품에 서로 다른 V자형 개구부를 사용하는 경우 평면 패턴 결과가 달라질 수 있습니다.

실제 데이터를 사용하여 K-Factor를 검증하세요.

CAD 값을 시작점으로 사용한 다음, 측정된 생산 결과를 바탕으로 조정하십시오.

굽힘 공제표 작성

일반적인 재질과 두께의 경우, 검증된 굽힘 보정표를 사용하면 반복적인 시행착오를 줄일 수 있습니다.

테스트 쿠폰을 사용하세요

대량 생산에 앞서 테스트 쿠폰을 사용하여 굽힘 여유, 굽힘 공제, 내부 반경 등을 확인할 수 있습니다. 스프링백 행동.

성공적인 설정 기록

부품 생산이 성공적으로 완료되면 재료, 공구, V 개구부, 반경, K-계수, 굽힘 공제 및 검사 결과를 기록하십시오.

엔지니어링과 생산을 연결합니다

CAD 엔지니어와 프레스 브레이크 작업자는 동일한 전제를 따라야 합니다. 도면, 프로그램, 공구 및 기계 설정은 서로 연관되어 있어야 합니다.

실용적인 평면 패턴 정확도 점검표

· 재질 등급 확인됨

· 재료 두께 확인됨

· 굽힘 각도 확인됨

· 내부 반경 확인됨

· V-다이 개구부 선택됨

· 펀치 반경 확인됨

· 굽힘 방법 확인됨

· K-인자 검토됨

· 굽힘 여유 계산됨

· 굽힘 공제 유효성 검증됨

· 스프링백 동작 고려

· 첫 번째 제품 검사 예정

· 벤딩 성공 후 기록된 생산 데이터



CNC Hydraulic Press Brake

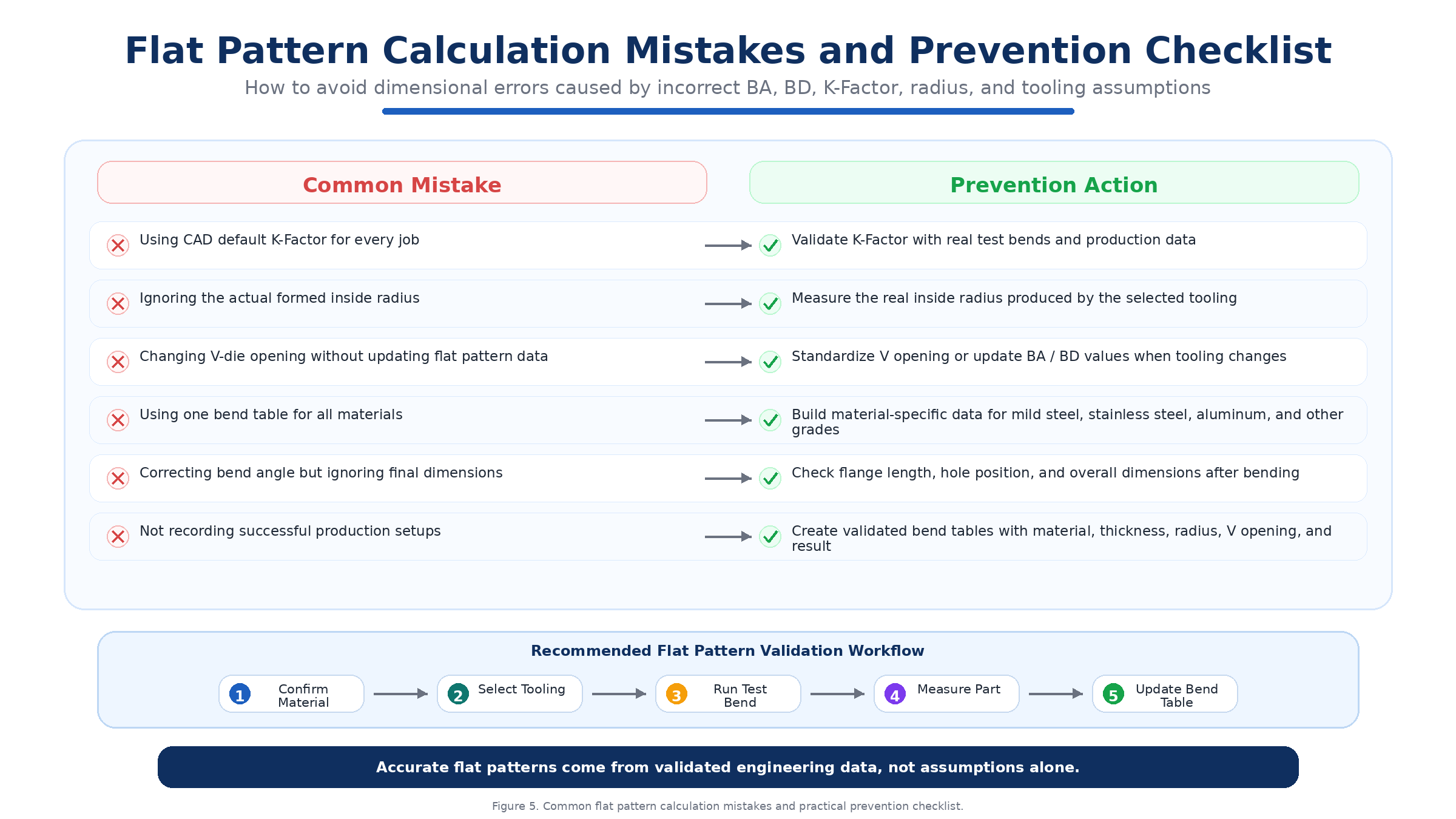

그림 5. 일반적인 평면 패턴 계산 오류 및 실질적인 예방 체크리스트.





관련 판금 공학 도구 살펴보기



제조업체가 평면 패턴 계산 및 프레스 브레이크 벤딩 정확도를 향상시킬 수 있도록 ZYCO 엔지니어링 허브는 실용적인 도구와 엔지니어링 가이드를 제공합니다.

· 굽힘 여유 계산기

· K-Factor 가이드

· 벤드 공제 가이드

· 내부 반경 가이드

· V 다이 선택 도구

· V 오프닝 가이드

· 재료 데이터베이스

· 스프링백 데이터베이스

· 프레스 브레이크 계산기

· 공기 벤딩 가이드

· 공구 선택 가이드





자주 묻는 질문



굽힘 여유와 굽힘 공제의 차이점은 무엇입니까?

굽힘 여유는 굽힘 영역을 통과하는 재료의 전개 길이입니다. 굽힘 공제는 평면 패턴 길이를 계산하기 위해 외부 치수에서 빼는 양입니다.

판금 벤딩에서 K-계수란 무엇입니까?

K-인자는 재료 두께 내에서 중립축의 위치를 ​​나타내는 비율입니다. 이는 굽힘 여유 및 평면 패턴 길이에 영향을 미칩니다.

굽힘 각도가 정확한데도 평면 패턴이 잘못되는 이유는 무엇인가요?

굽힘 각도는 정확할 수 있지만, 굽힘 여유, 굽힘 공제, 내부 반경 또는 K-계수 가정이 잘못되면 평면 패턴이 여전히 잘못될 수 있습니다.

V-다이 개구부가 플랫 패턴 계산에 영향을 미치나요?

예. V형 다이 개구부는 내부 반경, 스프링백, 톤수 및 평면 패턴 길이에 영향을 미치며, 특히 다음과 같은 경우에 더욱 그렇습니다. 공기 벤딩.

모든 재료에 동일한 K-인자를 사용할 수 있나요?

아니요. 재질과 굽힘 방법에 따라 필요한 K-인자 값이 다를 수 있습니다. 생산 검증을 권장합니다.

CAD 기본 K-인자 값이 때때로 잘못된 이유는 무엇입니까?

CAD 기본 설정이 실제 재료 특성, 공구, 벤딩 방법 또는 프레스 브레이크 설정 조건과 일치하지 않을 수 있습니다.

평면 패턴의 정확도를 어떻게 향상시킬 수 있을까요?

실제 성형 부품을 측정하고, 내부 반경을 검증하고, 공구를 표준화하고, 굽힘 공제표를 작성하고, 테스트 쿠폰을 사용하고, 성공적인 생산 데이터를 기록합니다.

굽힘 공제 방식이 굽힘 허용치보다 더 나은가요?

어느 방법이 항상 더 좋다고 할 수는 없습니다. 서로 다른 계산 방법일 뿐입니다. 굽힘 여유는 전개 길이를 계산하는 데 자주 사용되는 반면, 굽힘 공제는 외경을 기준으로 작업할 때 일반적으로 사용됩니다.





결론



정확한 판금 평면 패턴은 CAD 소프트웨어만으로는 만들어지지 않습니다. 엔지니어링 계산과 실제 프레스 브레이크 생산 조건을 결합하여 만들어집니다.

굽힘 여유, 굽힘 공제, K-계수는 평면 패턴 길이를 계산하는 데 필수적인 개념이지만, 정확하게 이해해야 합니다. 굽힘 여유는 펼쳐진 굽힘 길이를 나타냅니다. 굽힘 공제는 외부 치수를 평면 길이로 변환합니다. K-계수는 중립축 위치를 정의하며 굽힘 여유에 영향을 미칩니다.

실제 생산 과정에서 이러한 값들은 재료 두께, 내부 반경, V형 금형 개구부, 벤딩 방식, 툴링 형상, 스프링백 및 기계 설정의 영향을 받습니다.

CAD 기본 값에만 의존하는 제조업체는 치수 오류가 반복적으로 발생하는 경우가 많습니다. 반면, 벤딩 데이터를 검증하고, 툴링을 표준화하고, 생산 결과를 기록하고, 자체 벤딩 테이블을 구축하는 제조업체는 더 높은 정확도와 일관된 제조 결과를 얻을 수 있습니다.

가장 신뢰할 수 있는 평면 패턴 계산 시스템은 이론에만 기반한 것이 아닙니다. 엔지니어링 원리, 생산 검증 및 지속적인 데이터 개선을 기반으로 합니다.
