판금 가공업자, 프레스 브레이크 작업자 및 제조 엔지니어를 위한 실용적인 엔지니어링 가이드

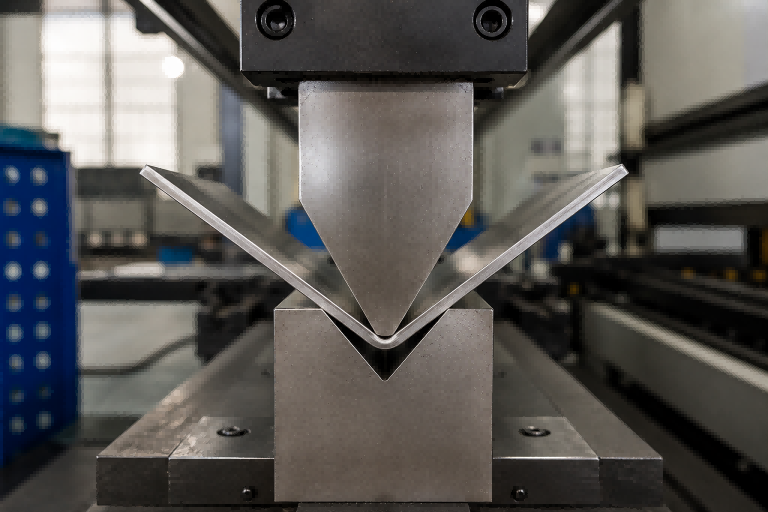

 그림 1. 펀치, 판재 및 V형 다이 정렬을 이용한 스테인리스강 공기 벤딩 예시.

소개

프레스 브레이크 벤딩에서 V 다이 개구부를 정확하게 선택하는 것은 매우 중요한 결정입니다. 많은 작업자가 V 개구부를 재료 두께의 약 8배로 해야 한다는 전통적인 규칙을 따릅니다. 이 규칙은 유용하지만, 단지 시작점에 불과합니다. 실제 생산에서는 재료 등급, 필요한 내부 반경, 스프링백 특성, 표면 품질, 벤딩 길이, 기계 톤수 및 툴링 상태 등 여러 요인에 따라 적절한 다이 개구부가 달라집니다.

프레스 브레이크는 최신식이고 강력하며 정밀하게 프로그래밍될 수 있지만, 하부 금형 개구부가 재료 및 부품 요구 사항에 적합하지 않으면 최종 결과물이 불안정해질 수 있습니다. 일반적인 문제로는 과도한 스프링백, 불균일한 굽힘 각도, 균열, 눈에 띄는 금형 자국, 부정확한 평면 길이, 불필요한 공구 마모 등이 있습니다. 대량 판금 생산의 경우 이러한 문제는 단순한 기술적 문제를 넘어 생산 비용 문제로 빠르게 이어집니다.

이 가이드는 전문 가공업체가 실제 생산 과정에서 V형 금형 개구부를 선택하는 방법을 설명합니다. 판금 제조업체, 프레스 브레이크 작업자, 금형 엔지니어 및 생산 관리자를 대상으로 하며, 벤딩 정확도를 향상시키고, 재작업을 줄이며, 보다 반복 가능한 벤딩 공정을 구축하는 데 도움이 됩니다.

V Die 오프닝이 중요한 이유

V자형 다이 개구부는 공기 벤딩 공정 중 판금의 지지 방식을 제어합니다. 판금은 하부 다이의 양쪽 어깨 부분에 접촉하고, 펀치는 재료를 V자형 홈으로 밀어 넣습니다. 공기 벤딩에서는 재료가 완전히 바닥에 닿지 않기 때문에 V자형 개구부의 형상은 최종 벤딩 반경과 하중 제거 후 탄성 회복량에 직접적인 영향을 미칩니다.

일반적으로 V자형 개구부가 작을수록 내부 반경이 작아지지만, 필요한 굽힘력이 증가합니다. 이로 인해 프레스 브레이크에 가해지는 부하가 증가하고, 공구 마모가 심해지며, 재료 표면에 더 강한 압력 자국이 남을 수 있습니다. 반대로 V자형 개구부가 클수록 필요한 톤수는 줄어들고 재료 흐름이 개선되지만, 일반적으로 내부 반경이 커지고 스프링백 현상이 증가할 수 있습니다.

이러한 이유로 V자형 절곡부 선택은 단순히 설정 습관에 그치는 것이 아닙니다. 이는 전체 절곡 공정에 영향을 미치는 엔지니어링 결정입니다. 올바른 선택은 절곡 반경, 스프링백, 표면 품질, 기계 용량, 공구 수명 및 최종 부품 공차 간의 균형을 고려해야 합니다.

전통적인 8배 두께 규칙

프레스 브레이크 에어 벤딩에서 가장 널리 사용되는 지침은 '재료 두께의 8배' 규칙입니다. 이 지침에 따르면 V자형 개구부는 판재 ​​두께의 약 8배입니다. 예를 들어, 2mm 두께의 판재는 보통 V16 다이로 시작하고, 3mm 두께의 판재는 보통 V24 다이로 시작합니다.

이 규칙은 많은 연강 적용 분야에서 실용적인 균형을 제공하기 때문에 널리 사용됩니다. 일반적으로 적절한 내부 곡률 반경, 허용 가능한 스프링백, 그리고 관리 가능한 톤수 요구 사항을 제공합니다. 캐비닛, 기계 덮개, 브래킷, 산업용 케이스와 같은 일반적인 제작 부품의 경우 8× 규칙은 종종 신뢰할 수 있는 출발점이 됩니다.

하지만 8배 법칙을 절대적인 규칙으로 여겨서는 안 됩니다. 이 법칙은 스테인리스강의 스프링백, 알루미늄의 경도, 후판 중량, 표면 마감 요구 사항 또는 특정 설계 반경 요구 사항을 자동으로 고려하지 않습니다. 숙련된 프레스 브레이크 작업자는 8배 법칙을 첫 번째 기준으로 사용한 다음 실제 벤딩 조건에 따라 조정합니다.

V자형 개구부가 굽힘 반경에 미치는 영향

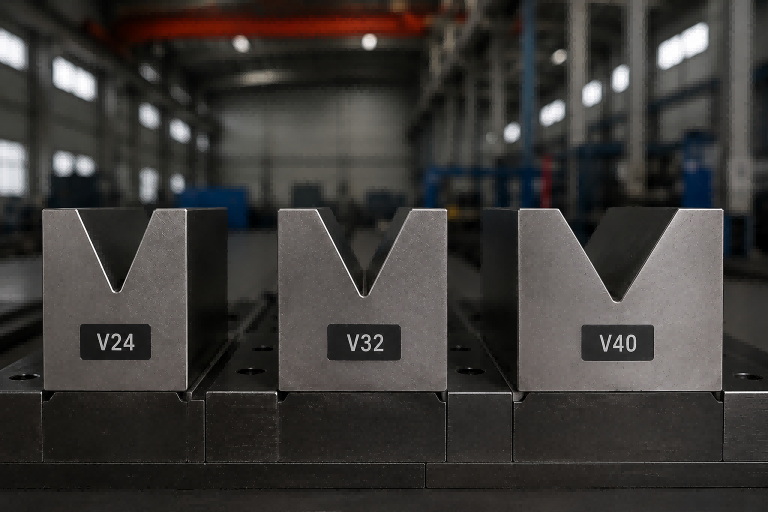

 그림 2. V24, V32 및 V40의 비교로, 서로 다른 하단 다이 개구부 크기를 보여줍니다.

일반적으로 V자형 개구부가 클수록 내부 굽힘 반경이 커집니다. 이는 재료가 더 넓은 영역에 걸쳐 지지되고 더 큰 변형 영역을 중심으로 성형되기 때문입니다. 반대로 V자형 개구부가 작으면 재료가 더 좁은 성형 영역으로 밀려 들어가기 때문에 굽힘 반경이 작아집니다.

이 관계는 평면 패턴 계산에 매우 중요합니다. 굽힘 여유, 굽힘 공제 및 K-계수는 모두 실제 내부 반경의 영향을 받습니다. 만약 제작사가 굽힘 가정을 업데이트하지 않고 V24에서 V32로 변경하면 최종 평면 길이와 조립 적합도가 달라질 수 있습니다.

단순한 부품의 경우, 작은 반경 차이는 문제가 되지 않을 수 있습니다. 그러나 정밀한 외함, 용접 조립품 또는 다른 부품과 정확하게 결합되어야 하는 구성 요소의 경우, 반경의 일관성이 매우 중요해집니다. 따라서 선택하는 V자형 개구부는 재료 두께와 설계 요구 사항을 모두 충족해야 합니다.

V자형 개방이 스프링백에 미치는 영향

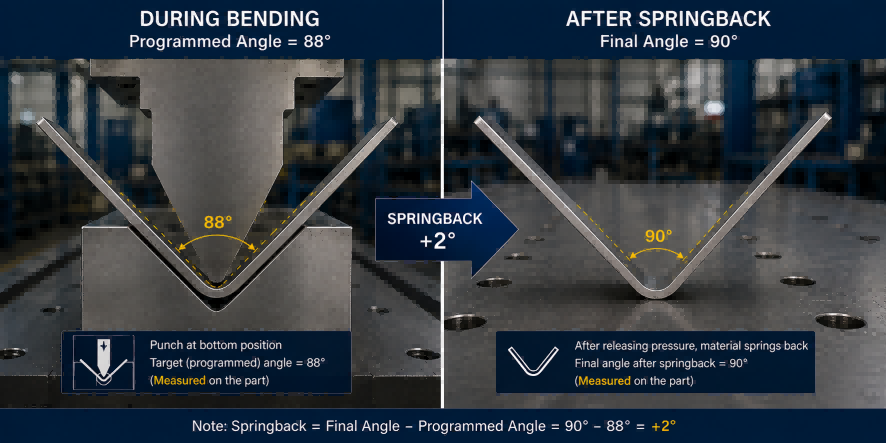

 그림 3. 스프링백 보상 원리: 프로그래밍된 과굽힘 각도 및 최종 해제 각도.

스프링백은 굽힘력이 제거된 후 발생하는 탄성 복원 현상입니다. 모든 판금 재료는 어느 정도 스프링백 현상을 보이지만, 스테인리스강 및 고강도 재료는 일반적으로 일반 강철보다 스프링백 현상이 더 크게 나타납니다.

V자형 개구부는 굽힘 반경에 영향을 미치기 때문에 스프링백에 영향을 줍니다. V자형 개구부가 클수록 일반적으로 굽힘 반경이 커지고, 반경이 커지면 탄성 복원력이 더 커지는 경향이 있습니다. 따라서 성형 중에는 부품이 제대로 된 것처럼 보이지만 펀치가 후퇴한 후에는 약간 벌어지는 현상이 나타날 수 있습니다.

실제 스테인리스강 벤딩 작업에서 작업자는 종종 목표 각도를 초과하여 벤딩하는 방식으로 보정합니다. 예를 들어, 최종 목표 각도가 90°인 경우, 재질 및 공구 설정에 따라 프로그램된 벤딩 각도는 88° 또는 89°와 같이 약간 더 작을 수 있습니다. 이러한 보정은 추측이 아닌 시험 벤딩 및 생산 경험을 바탕으로 이루어져야 합니다.

V자형 개구부가 톤수에 미치는 영향

V자형 개구부가 작을수록 필요한 굽힘력이 커집니다. 이는 생산 시 가장 중요한 고려 사항 중 하나입니다. 더 작은 금형을 선택하면 더 좁은 반경을 만들 수 있지만, 기계의 용량 한계에 더 가까워질 수도 있습니다. 이로 인해 프레임, 펀치, 금형 및 유압 시스템에 가해지는 스트레스가 증가합니다.

V자형 개구부가 클수록 톤수 요구량이 줄어듭니다. 이는 긴 굽힘, 두꺼운 재료, 그리고 공구 수명과 기계 부하가 중요한 대량 생산에 유용할 수 있습니다. 그러나 과도하게 큰 금형을 사용하면 반경이 너무 커지거나 스프링백이 허용 한도를 초과할 수 있습니다.

전문적인 벤딩 공정에서는 더 작은 V자형 개구부를 선택하기 전에 항상 톤수를 확인해야 합니다. 공구 선택과 톤수 계산은 별도로 처리해서는 안 되며, 함께 고려해야 합니다.

재질별 V자형 개구부 권장 사항

연강

연강은 일반적인 프레스 브레이크 벤딩에 가장 예측 가능한 소재입니다. 대부분의 에어 벤딩 작업에서 8배 법칙이 잘 적용됩니다. 3mm 연강 부품은 일반적으로 V24에서 시작하고, 4mm 연강은 종종 V32에서 시작합니다. 연강은 일반적으로 적당한 스프링백, 우수한 성형성 및 안정적인 벤딩 특성을 나타냅니다.

스테인리스 스틸

스테인리스강은 일반적으로 높은 항복 강도와 강한 탄성 회복력을 가지고 있어 더욱 세심한 관리가 필요합니다. 많은 생산 환경에서 스테인리스강은 두께의 8배에서 10배 범위의 V형 개구부를 사용할 때 이점을 얻습니다. 예를 들어, 3mm 두께의 304 스테인리스강 부품은 V24 개구부를 기본으로 사용할 수 있지만, 더 큰 곡률 반경, 낮은 표면 압력 또는 더 나은 외관 품질이 요구되는 경우 V30 또는 V32 개구부를 고려할 수 있습니다.
절충점은 스프링백입니다. V자형 개구부가 클수록 표면 응력은 줄어들지만 탄성 회복력이 증가할 수 있습니다. 스테인리스강의 경우 최종 결정은 반경, 스프링백, 톤수 및 외관 사이의 균형을 고려해야 합니다.

알류미늄

알루미늄 벤딩은 합금 종류와 경도에 따라 크게 달라집니다. 연질 알루미늄은 비교적 좁은 반경으로 벤딩할 수 있는 반면, 경질 알루미늄은 균열을 방지하기 위해 더 큰 벤딩 반경이 필요합니다. 부품 및 재질 상태에 따라 일반적으로 두께의 6배에서 10배 정도의 V자형 벤딩 반경이 사용됩니다. 장식용 알루미늄 부품의 경우 표면 보호 및 공구 연마 또한 중요합니다.

두꺼운 판

두꺼운 판재 벤딩 작업에는 일반적으로 두께의 10배에서 12배 이상에 달하는 큰 V자형 개구부가 필요합니다. 주된 이유는 톤수 때문입니다. 두꺼운 재료는 높은 성형력을 발생시키는데, V자형 개구부가 클수록 기계 부하를 줄이고 공구 수명을 연장하는 데 도움이 됩니다. 두꺼운 판재 작업 시에는 기계 용량, 공구 정격, 벤딩 길이를 신중하게 확인해야 합니다.

실제 엔지니어링 사례 연구

케이스 1 – 3mm 연강 케이스

산업용 외함을 제작하는 한 공장에서는 3mm 연강에 V24 규격을 사용했습니다. 그 결과, 안정적인 굽힘 반경, 적절한 톤수, 그리고 일반적인 각도 보정 후 일관된 90° 굽힘을 얻을 수 있었습니다. 이는 8배 법칙이 효과적으로 적용되는 전형적인 사례입니다.

케이스 2 – 3mm 304 스테인리스 스틸 패널

동일한 V24 개구부를 3mm 두께의 304 스테인리스강에 적용하여 테스트했습니다. 굽힘 정도는 허용 가능한 수준이었지만, 스프링백 현상은 연강보다 높았습니다. 작업자는 프로그램된 각도를 조정하고 생산 전에 샘플 굽힘을 통해 최종 부품을 검증했습니다.

사례 3 – 장식용 스테인리스 부품

장식용 스테인리스 패널을 더 작은 V자형 개구부로 구부렸을 때 금형 자국이 뚜렷하게 나타났습니다. 더 큰 V자형 개구부는 재료 표면에 가해지는 국부적인 압력을 줄이고 외관을 개선했지만, 추가적인 스프링백 보정이 필요했습니다.

사례 4 – 알루미늄 전자 장치 하우징

두께 2mm의 알루미늄 하우징은 균열 없이 깔끔하게 구부려야 했습니다. 공구 선택은 합금의 상태와 두께뿐 아니라 필요한 곡률 반경을 기준으로 이루어졌습니다. 최종적으로 제작된 V자형 홈은 안정적인 곡률 반경과 만족스러운 외관 품질을 제공했습니다.

사례 5 – 두꺼운 판재 구조 부품

초기에는 12mm 탄소강 부품을 더 작은 금형 개구부로 테스트했습니다. 그러나 톤수가 너무 높아 효율적인 생산이 불가능했습니다. V자형 개구부를 넓히자 기계 부하가 감소하고 공구 수명이 향상되었으며, 동시에 허용 가능한 부품 형상을 유지할 수 있었습니다.

흔히 저지르는 V자형 개구부 선택 실수

· 모든 재료에 동일한 V자형 개구부를 사용합니다.

· 반지름이나 탄성 회복을 확인하지 않고 8배 법칙을 따릅니다.

· 톤수를 확인하지 않고 더 좁은 벤딩을 만들기 위해 더 작은 금형을 선택하는 것.

· 장식 부품의 표면 품질 요구 사항을 무시함.

· 평면 패턴 가정을 업데이트하지 않고 생산 중에 툴링을 변경하는 경우.

· 대량 생산 전 샘플 벤딩 테스트를 생략합니다.

· 마모된 금형을 사용하고 문제가 단순히 기계 교정 문제라고 가정하는 것.

· V 다이 선택을 엔지니어링 결정이 아닌 설정 습관으로 취급하는 것.

자주 묻는 질문

질문: 3mm 연강에 어떤 V자형 개구부를 사용해야 할까요?
A: V24는 에어벤딩의 일반적인 시작점입니다.

질문: 8배 법칙은 항상 정확한가요?
A: 아니요. 그것은 실용적인 출발점일 뿐, 보편적인 규칙은 아닙니다.

질문: V자형 개방은 스프링백에 영향을 미치나요?
A: 네. 일반적으로 V자형 개구부가 클수록 곡률 반경이 커지고 탄성 회복력이 강해집니다.

질문: V자형 개구부가 톤수에 영향을 미치나요?
A: 네. V자형 개구부가 작을수록 더 큰 굽힘력이 필요합니다.

질문: 스테인리스강에 가장 적합한 V자형 개구부는 무엇입니까?
A: 많은 제작업체는 탄성 회복, 곡률 반경 및 표면 요구 사항에 따라 8배에서 10배 두께로 시작합니다.

질문: V형 금형 하나로 모든 재질에 사용할 수 있나요?
A: 아니요. 재질 종류, 두께 및 생산 요구 사항을 고려해야 합니다.

질문: 자재 배치에 따라 굽힘 각도가 달라지는 이유는 무엇입니까?
A: 재료의 항복 강도와 경도는 배치별로 다를 수 있으며, 이는 스프링백에 영향을 미칩니다.

질문: 시험 굽힘을 실시해야 할까요?
A: 네. 특히 스테인리스강이나 정밀 부품의 경우, 대량 생산 전에 굽힘 시험을 하는 것이 필수적입니다.

추천 엔지니어링 리소스

ZYCO 소개

ZYCO는 전 세계 제조업체에 프레스 브레이크 기계, 판금 가공 솔루션 및 엔지니어링 리소스를 제공합니다. ZYCO 엔지니어링 허브는 제조업체가 실제 벤딩 원리를 이해하고 생산 정확도를 향상시키며 실제 제조 경험을 바탕으로 더 나은 툴링 결정을 내릴 수 있도록 지원하기 위해 설계되었습니다.

결론

V 다이의 최적 개구부는 재료 두께만으로 결정되는 것이 아닙니다. 두께는 출발점일 뿐이며, 재료의 특성, 스프링백, 굽힘 반경, 톤수, 표면 품질 및 생산 목표를 고려해야 최적의 최종 선택이 가능합니다. 이러한 관계를 이해하는 가공업체는 재작업을 줄이고, 반복성을 향상시키며, 공구를 보호하고, 더욱 안정적인 굽힘 결과를 얻을 수 있습니다.

전통적인 8배율 법칙은 여전히 ​​유용하지만, 최상의 굽힘 결과는 엔지니어링 지식과 실제 생산 테스트를 결합할 때 얻을 수 있습니다.
