프레스 브레이크의 크라우닝 축 작동 원리

Axis의 Crowning은 무엇인가?

굽힘 기계 가공 중, 특히 긴 길이, 두꺼운 판 또는 고강도 재료를 굽힐 때, 중간 부분은 "상부 또는 하부 다이 처짐(굽힘 변형)"으로 인해 일관되지 않은 굽힘 각도가 발생하기 쉽습니다. 즉, 양쪽 각도는 정상이고 중간 각도가 너무 큽니다(각도 열림).
이러한 문제를 해결하기 위해 "크라우닝 축"은 작업대 중앙 부분의 변형을 자동 또는 수동으로 조절하여 일관된 굽힘 각도를 보장하도록 설계되었습니다.

일반적인 크라우닝 축 유형

1. 수동 기계식 크라우닝

✅ 특징:

보상 금액을 수동으로 조정합니다(일반적으로 렌치나 핸드휠을 사용).

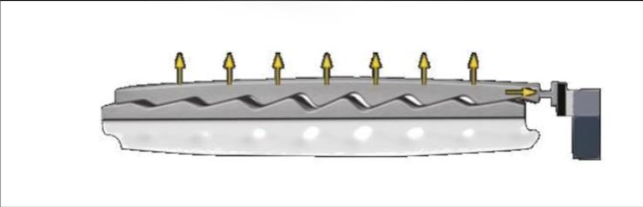

구조는 쐐기형으로, 일반적으로 경사철근이 한 줄로 배열되어 있으며, 중앙은 두껍고 양쪽 끝은 얇습니다.

모터나 CNC 시스템이 사용되지 않습니다.

✅ 구조적 구성:

고정베이스, 이동식 경사블록, 조정나사 또는 핸드휠

✅ 작동 원리:

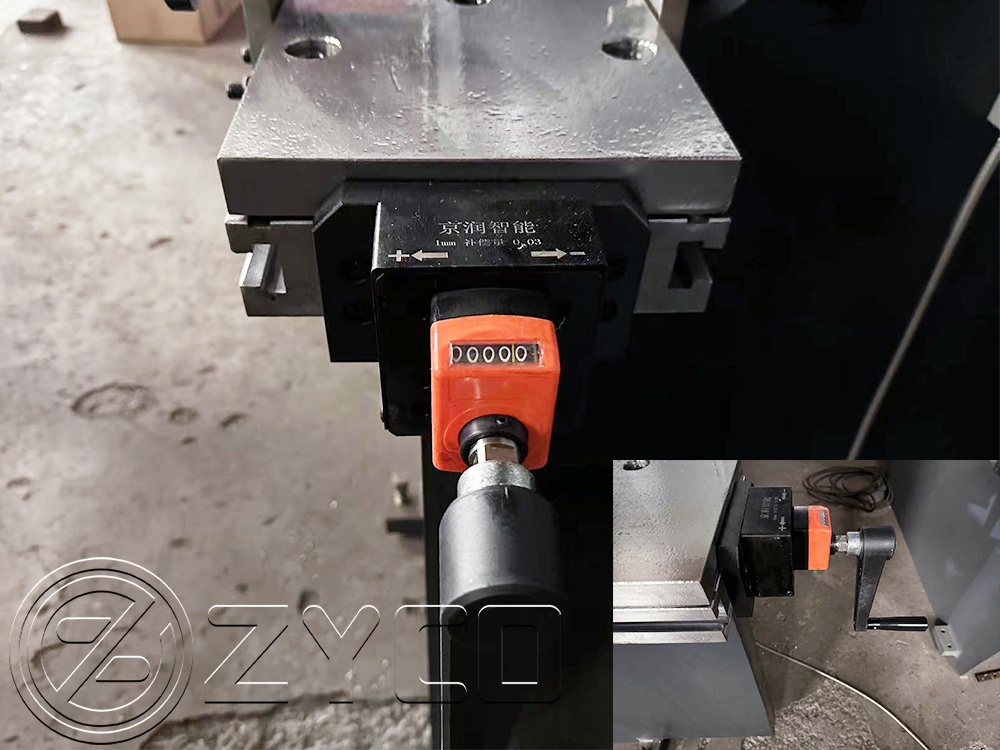

핸드휠을 수동으로 회전시키고, 경사 블록을 이동시키고, 하단 다이 작업대의 중앙을 올리고, 다양한 판 두께/길이에 대한 보상 금액을 수동으로 설정합니다.

✅ 장점:

저렴한 비용;

낮은 고장률과 간단한 유지관리

소규모 공장이나 한 가지 유형의 판만 처리하는 시나리오에 적합합니다.

❌ 단점:

이 작업은 경험에 의존하며 초보자에게는 적합하지 않습니다.

정확도가 높지 않으며 각도 일관성은 인적 요인에 의해 쉽게 영향을 받습니다.

다양한 공정에 자동으로 적응할 수 없으며, 판 두께가 바뀔 때마다 재조정해야 합니다.

2. 자동 기계식 크라우닝

✅ 특징:

CNC 시스템에 의해 제어됩니다. 보상값은 자동으로 설정됩니다;

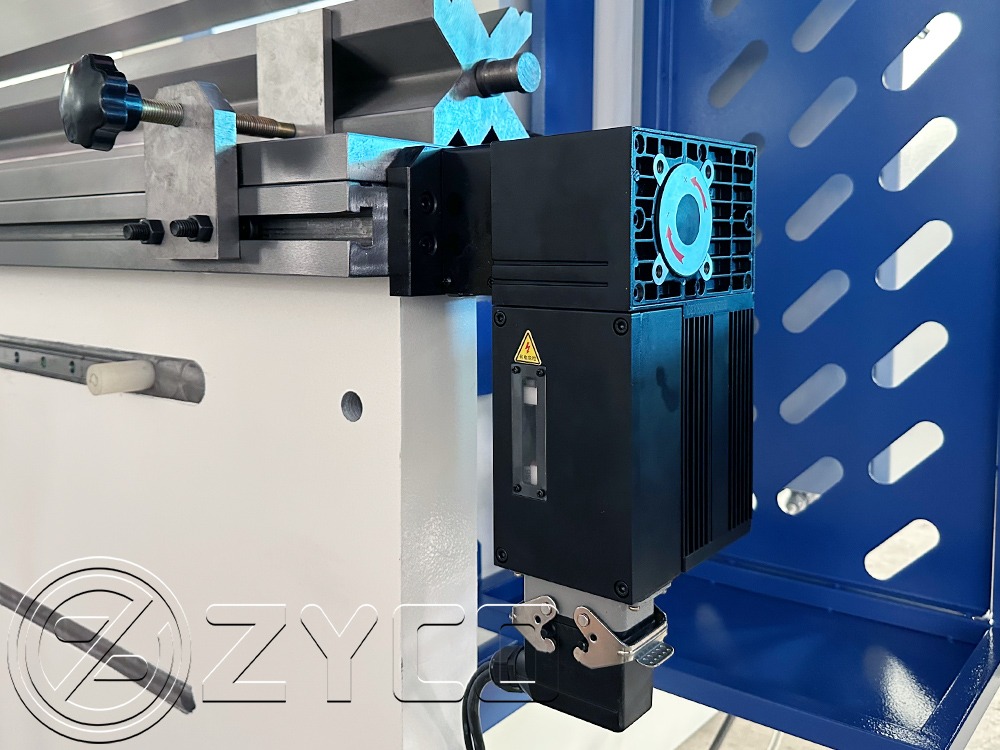

대부분은 쐐기 그룹을 구동하기 위해 서보 모터 + 나사 구동 구조를 사용합니다.

정확도와 일관성이 수동식보다 훨씬 높습니다.

✅ 구조적 구성:

고정 웨지 그룹, 이동 웨지 그룹, 모터 + 스크류 또는 랙 구조, 위치 피드백 시스템(인코더)

✅ 작동 원리:

CNC 시스템(예: EASYCAT)、델렘、에사、CYBELEC 등)은 입력된 판 두께, 금형, 길이 등에 따라 처짐을 자동으로 계산합니다.;

쐐기를 움직이기 위해 모터를 제어하기 위한 명령을 자동으로 내립니다.

중간 영역에서 보상 변형을 달성하고 처짐을 정확하게 상쇄합니다.

✅ 장점:

자동 보상 효율성을 개선하기 위해;

프로그램 전환에 협조하여 각도는 항상 일정합니다.

작업자의 경험에 의존하지 않으며 다양한 종류와 배치 생산에 적합합니다.

❌ 단점:

비용이 약간 더 높습니다.

모터와 나사에 대한 유지관리 요구 사항이 더 높습니다.

요약 비교표
