ZYCO 전문가용 가이드 - V 그루빙 머신이란 무엇인가요?

현대 판금 가공에서 깔끔한 벤딩과 날카로운 모서리를 구현하는 것은 더 이상 단순한 기술적 요구 사항을 넘어 제품 품질과 시각적 매력을 좌우하는 핵심 요소가 되었습니다. 건축 패널, 엘리베이터 외장재, 캐비닛, 문틀, 스테인리스 스틸 장식 제품 등 다양한 제조업체들은 일관성과 효율성을 유지하면서 벤딩 결과를 개선할 수 있는 방법을 끊임없이 모색하고 있습니다. 바로 이러한 점에서 V 그루빙 머신이 중요한 역할을 합니다.

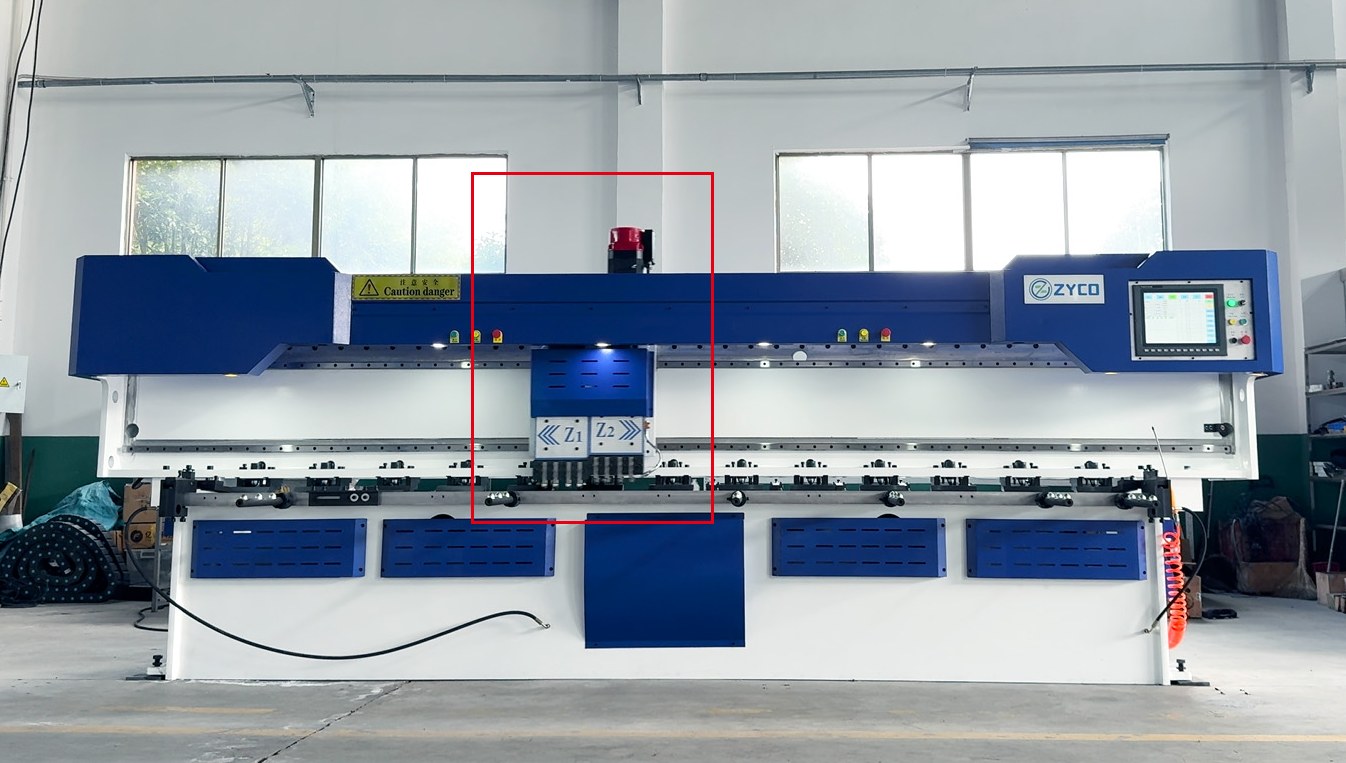

V 그루빙 머신 이해하기

V자형 홈 가공기는 탄소강판, 스테인리스강판, 알루미늄판 등의 금속판을 전처리하는 데 주로 사용되는 판금 가공 장비입니다. V자형 홈을 가공하여 판재의 두께를 변화시킴으로써 매우 작은 곡률 반경으로 정밀한 벤딩을 구현할 수 있으며, 고급 장식, 전자 제품, 자동차 제조 등 다양한 분야에서 요구되는 높은 수준의 외관 및 정밀도를 충족합니다. CNC 시스템을 사용하여 절삭 공구를 정밀하게 제어하고 설정된 경로를 따라 절삭함으로써 대량 생산 및 생산성 향상이 가능합니다.

V자형 홈 가공이 왜 그렇게 중요할까요?

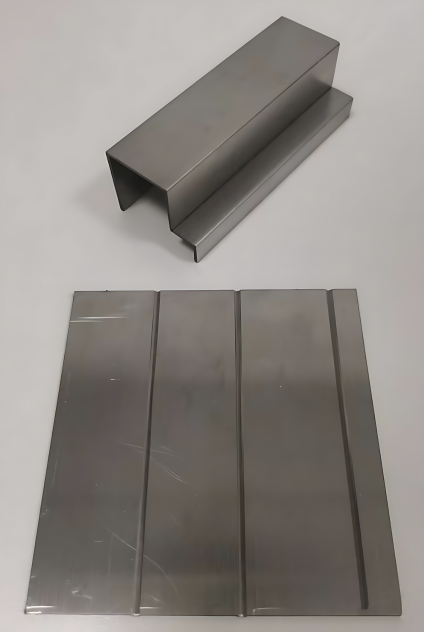

더욱 날카로운 모서리와 깔끔한 곡선

V자형 홈 가공 후, 굽힘선 부분의 잔여 재료 두께가 최소화됩니다. 덕분에 판재를 깔끔하고 정확한 각도로 접을 수 있어 시각적으로 거의 90도에 가까운 형태를 연출합니다. 장식 패널이나 문틀처럼 외관이 중요한 제품의 경우, 이러한 차이는 즉시 눈에 띕니다.

향상된 굽힘 정확도

굽힘 과정에서 필요한 힘이 적기 때문에 스프링백 현상이 크게 줄어듭니다. 따라서 특히 대량 생산 시 굽힘 각도를 더욱 예측 가능하고 일관되게 유지할 수 있습니다.

얇은 판재를 사용할수록 성능이 향상됩니다.

얇은 소재는 굽힘 과정에서 변형, 주름, 표면 자국이 발생하기 쉽습니다. V자형 홈 가공은 굽힘 부위의 응력을 줄여 이러한 위험을 최소화하고, 얇은 스테인리스강이나 알루미늄 판재에서도 매끄러운 표면 마감을 유지하는 데 도움을 줍니다.

V형 홈 가공기의 주요 응용 분야

V형 홈 가공기는 정밀도, 외관, 반복성이 중요한 산업 분야에서 널리 사용됩니다. 예를 들어 다음과 같은 산업 분야가 있습니다.

건축용 금속 패널 및 외관

엘리베이터 내부 및 도어 패널

스테인리스 스틸 가구 및 캐비닛

금속 문틀 및 마감재

장식용 외장재 및 인테리어 디자인 요소

이러한 용도에서 V자형 홈 가공은 일반적인 산업용 마감과 고급 제품을 구분 짓는 중요한 요소가 되는 경우가 많습니다.

V 그루빙 머신의 작동 원리

기본 과정은 두 단계로 구성됩니다.

1. 용지 배치
기계 설계에 따라 금속판은 작업대 위에 단단히 놓이거나 클램프로 고정됩니다.

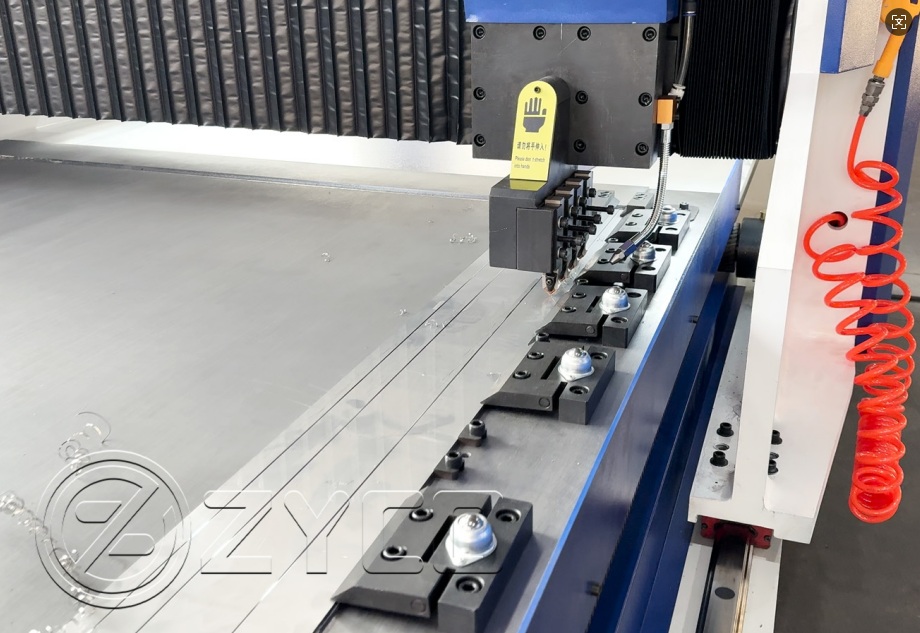

2. 굽은 선을 따라 홈을 파기
절삭 공구가 프로그래밍된 경로를 따라 이동하여 선택된 위치에 정밀한 V자형 홈을 만듭니다. 홈의 깊이와 각도는 재료 두께 및 굽힘 요구 사항에 따라 조정할 수 있습니다.

차이점 H수평 및 V수직 G지붕 M기계들

수평 홈 가공기와 수직 홈 가공기의 주요 차이점은 스핀들 방향, 가공 대상물, 구조적 특징 및 조작 편의성에 있습니다. 수직 스핀들은 수직으로 설치되며, 구조가 콤팩트하여 공간을 적게 차지하고, 판금과 같은 정밀하고 소형에서 중형 크기의 가공물에 적합하며, 에너지 효율이 높고 적재 및 하역이 용이합니다. 수평 스핀들은 수평으로 설치되며, 견고한 갠트리 구조를 갖추고 있어 공작기계 베드와 같은 크고 무거운 가공물에 적합하며, 칩 제거 효율이 좋지만 에너지 소비가 높고 설치가 복잡합니다. 따라서 가공 대상물의 크기, 정밀도 요구 사항, 작업장 공간 및 예산을 종합적으로 고려하여 적절한 스핀들을 선택해야 합니다.

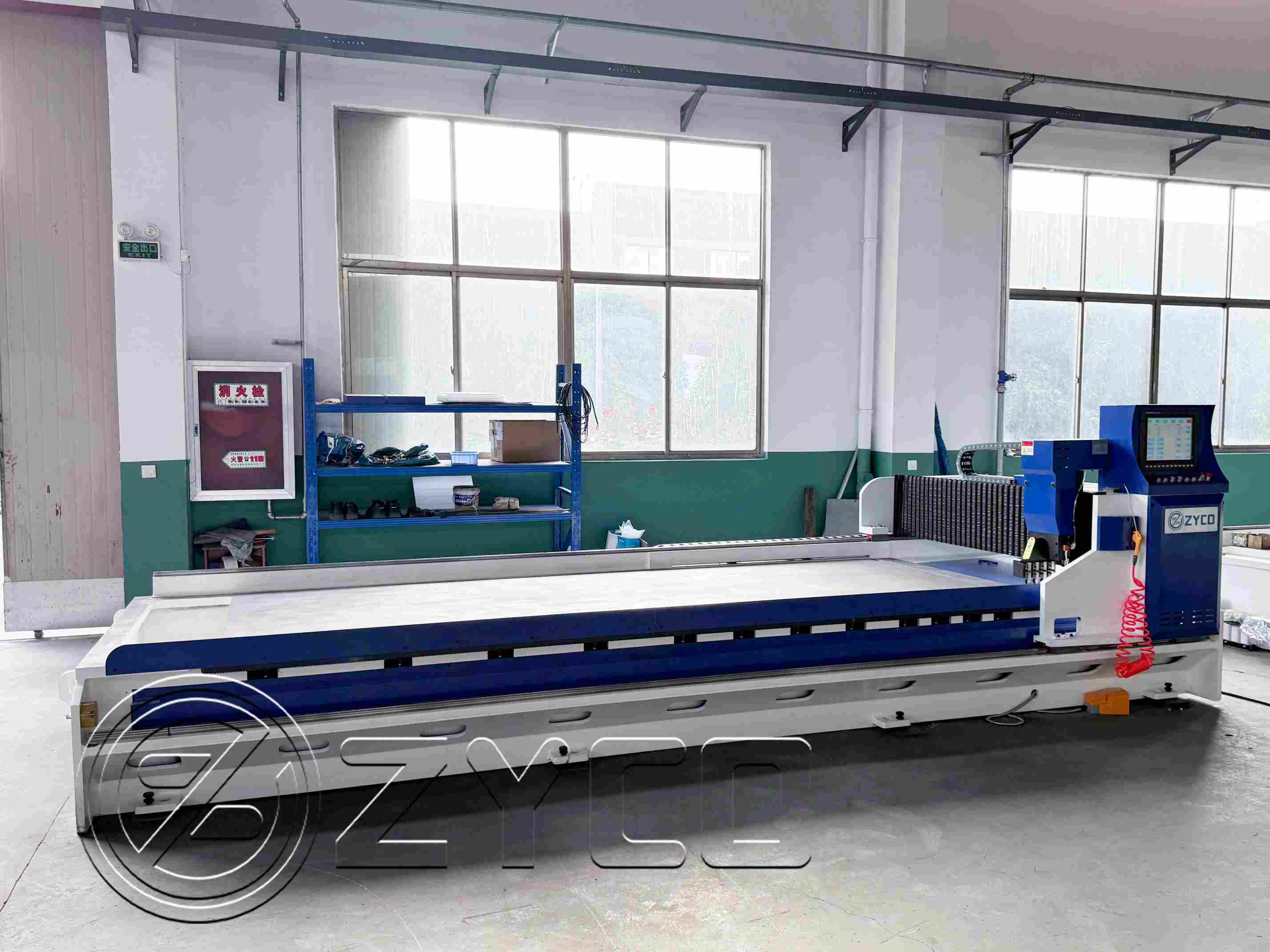

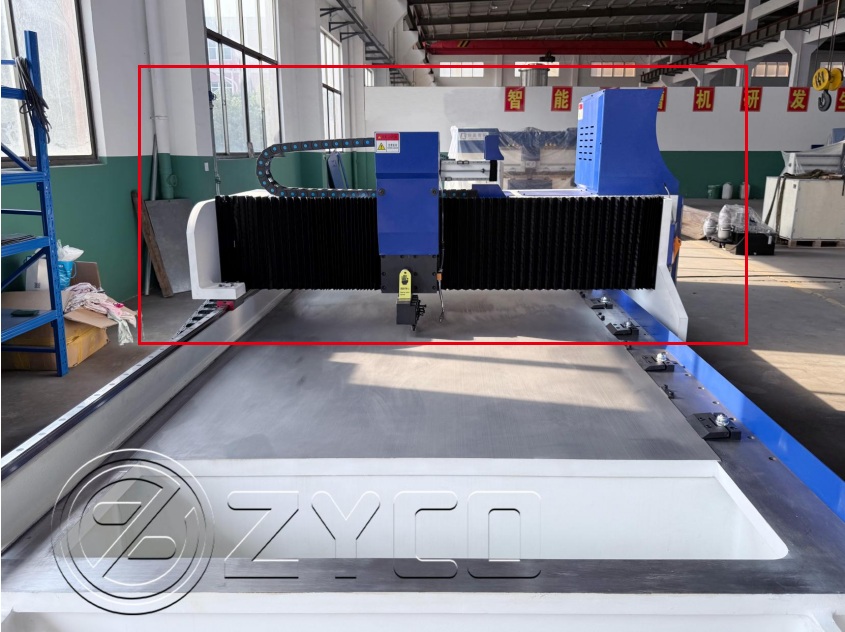

수평 V자형 홈 가공기

S구조:스핀들은 수평형(일반적으로 갠트리형)으로, 강성이 매우 높고 작업대 면적이 넓습니다.

장점:

1）높은 하중 지지력: 크고 무거운 공작물 가공에 적합합니다.

2）높은 가공 능력: 한 번의 클램핑으로 여러 표면을 가공할 수 있습니다(옵션).

3）우수한 칩 제거 성능: 칩 제거를 용이하게 하여 이상적인 가공 공정을 가능하게 합니다.

단점:

1）높은 에너지 소비량: 갠트리의 움직임은 관성이 커서 에너지 소비량이 높습니다.

2）설치 과정이 복잡합니다. 콘크리트 기초가 필요하고 넓은 면적을 차지합니다.

3）안전성이 낮음: 갠트리와 공구 홀더가 고속으로 같은 방향으로 움직여 안전상의 위험을 초래합니다.

4）상대적으로 낮은 정밀도: 테이블 표면이 마모되기 쉬워 수직형 테이블에 비해 정밀도가 떨어집니다.

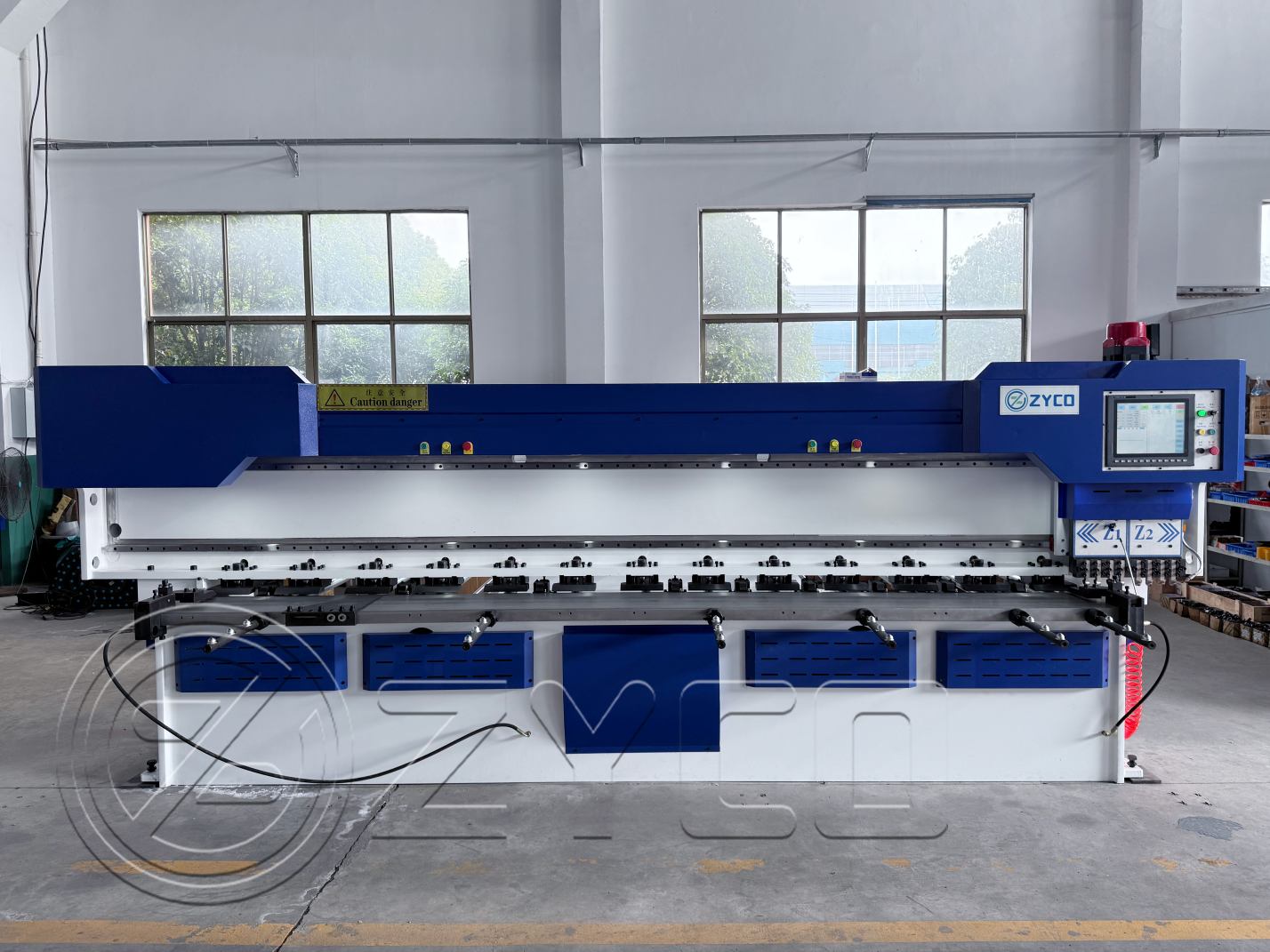

수직 V자형 홈 가공기

S구조:주축이 수직이고 구조가 콤팩트하며 전체 높이가 비교적 높고 무게중심이 안정적입니다.

장점:

1）높은 정밀도: 공구 끝과 작업대 사이의 오차가 작아 우수한 표면 품질을 얻을 수 있습니다.

2）낮은 에너지 소비량: 공구 홀더는 가볍고, 에너지 소비량은 수평 공구의 약 1/10에 불과합니다.

3）조작이 간편함: 공작물 적재 및 하역이 용이하고, 시야각이 좋으며, 안전성이 높습니다.

4）공간을 적게 차지함: 설치가 간편하며 평평한 지면만 있으면 됩니다.

5）적용 가능한 가공물: 벤딩 전 판금 부품과 같은 소형 내지 중형의 고정밀 가공물.

단점:대형 공작물에 대한 지지력이 부족하여 가공 범위가 제한됩니다.

서로 다른 구조들 사이에 절대적인 우월성이나 열등성은 없습니다. 핵심은 실제 제품과 생산 방식에 얼마나 잘 부합하는지에 있습니다.

V형 홈 가공기 선택 시 고려 사항

V형 홈 가공기에 투자하기 전에 제조업체는 다음 사항을 평가해야 합니다.

일반적으로 가공되는 재료 유형 및 두께

제품 치수 및 홈 위치의 복잡성

굽힘 외관 및 정밀도에 대한 요구 사항

주문 배치 크기 및 품목 변경 빈도

워크숍 공간 및 전체 레이아웃

생산 요구사항을 진정으로 충족하는 장비만이 품질과 효율성 측면에서 장기적인 가치를 제공할 수 있습니다.

S요약

AV 홈 가공기는 판금 가공에서 단순한 추가 공정이 아니라, 벤딩 품질, 외관, 생산 일관성을 직접적으로 향상시키는 도구입니다. 날카로운 선과 안정적인 형상을 가진 고급 금속 제품 생산을 목표로 하는 제조업체에게 V 홈 가공은 선택 사양이 아닌 필수 공정이 되었습니다.

V 그루빙의 작동 원리와 그 가치를 이해하는 것은 제품 품질과 제조 효율성을 향상시키는 첫걸음입니다.

이 글을 여기까지 읽으시고 홈 가공기 구매를 고려하고 계시다면, 저희 ZYCO 전문팀에 문의해 주세요. 고객님께 가장 적합한 모델을 추천해 드리고 최고의 품질과 가격을 제공해 드리겠습니다.
