실용적인 엔지니어링 가이드: 둘 중 하나를 선택하는 방법 공기 조종판금 가공을 위한 바닥 가공 및 코이닝

요약 보고서

~ 안에 프레스 브레이크 굽힘, 굽힘 방법은 각도 정확도, 스프링백 등에 영향을 미치는 가장 중요한 결정 사항 중 하나입니다. 선박공구 수명, 내부 반경표면 품질 및 생산 비용.

많은 벤딩 문제는 프레스 브레이크 자체의 결함 때문이 아닙니다. 재질, 부품 형상, 생산량, 요구되는 정밀도 또는 기계 용량에 맞지 않는 벤딩 방법을 사용했기 때문에 발생하는 경우가 많습니다.

가장 일반적인 프레스 브레이크 벤딩 방법 세 가지는 다음과 같습니다. 공기 벤딩바텀닝, 코이닝, 코이닝 등 각 방법은 올바르게 적용하면 정확한 부품을 생산할 수 있지만, 작동 방식은 서로 다릅니다. 공기 벤딩 유연성이 뛰어나고 현대 CNC 프레스 브레이크 생산에 널리 사용됩니다. 바텀 성형은 반복 작업 시 더 나은 각도 안정성을 제공합니다. 코이닝 성형은 고압 성형을 통해 스프링백을 최소화하지만, 최고 수준의 정밀도가 요구됩니다. 선박 그리고 이는 공구와 기계에 가장 큰 스트레스를 가합니다.

이 백서에서는 세 가지 벤딩 방법의 작동 원리, 차이점, 그리고 제조업체가 재료 유형, 두께, 벤딩 길이, 요구되는 정확도, 스프링백 특성, 툴링 및 생산 목표를 기반으로 적합한 방법을 선택하는 방법을 설명합니다.

굽힘 방법 선택이 중요한 이유

같은 프레스 브레이크, 같은 재료동일한 공구를 사용하더라도 굽힘 방법에 따라 다른 결과가 나올 수 있습니다. 90도 굽힘은 다음과 같은 방법으로 구현할 수 있습니다. 공기 벤딩바닥을 치는 것이나 코이닝이라고도 하지만, 최종 각도를 만드는 과정은 매우 다릅니다.

벤딩 방법 선택은 필요한 톤수, 스프링백 현상, 내부 반경, 각도 반복성, 공구 마모, 표면 자국, 설정 유연성, 생산 속도 및 작업자 조정에 영향을 미칩니다. 즉, 벤딩 방법 선택은 이론적인 문제가 아니라 품질, 비용, 기계 수명 및 생산 일관성에 직접적인 영향을 미치는 중요한 요소입니다.

유연한 생산을 위해 에어 벤딩을 선택하는 공장은 공구 교체 및 설정 시간을 줄일 수 있습니다. 반복 생산 부품에 바텀링을 사용하는 공장은 각도 안정성을 향상시킬 수 있습니다. 톤수를 확인하지 않고 코이닝을 적용하는 공장은 공구에 과부하가 걸리거나 공구 수명이 단축되거나 불필요한 기계 스트레스를 유발할 수 있습니다.

최적의 벤딩 방법이 항상 이론적으로 가장 정확한 방법은 아닙니다. 최적의 방법은 정확도, 스프링백, 톤수, 공구 수명, 유연성, 재료 특성 및 생산 비용 간의 균형을 가장 잘 맞춘 방법입니다.

세 가지 주요 프레스 브레이크 굽힘 방법

대부분의 프레스 브레이크 벤딩 작업은 세 가지 핵심 방법을 통해 이해할 수 있습니다. 공기 벤딩바텀 성형, 코이닝 성형 등이 있습니다. 근본적인 차이점은 성형 과정에서 판금이 펀치와 다이에 접촉하는 방식입니다.

· ~ 안에 공기 벤딩용지가 펀치 끝부분과 두 개의 다이 숄더에 닿지만, 바닥면에는 완전히 닿지 않습니다. V자형 개구부최종 각도는 주로 펀치 깊이에 의해 제어됩니다.

· 바텀 벤딩 방식에서는 판재가 다이 각도에 더 가깝게 압착됩니다. 따라서 재료가 툴링과 접촉하는 면적이 넓어져 에어 벤딩에 비해 스프링백 현상이 줄어듭니다.

· 코이닝 공정에서는 판재를 매우 높은 압력으로 압축하여 굽힘 부위에서 더 강한 소성 변형이 발생하도록 합니다. 이는 스프링백 현상을 크게 줄여주지만, 훨씬 더 높은 톤수가 필요합니다.

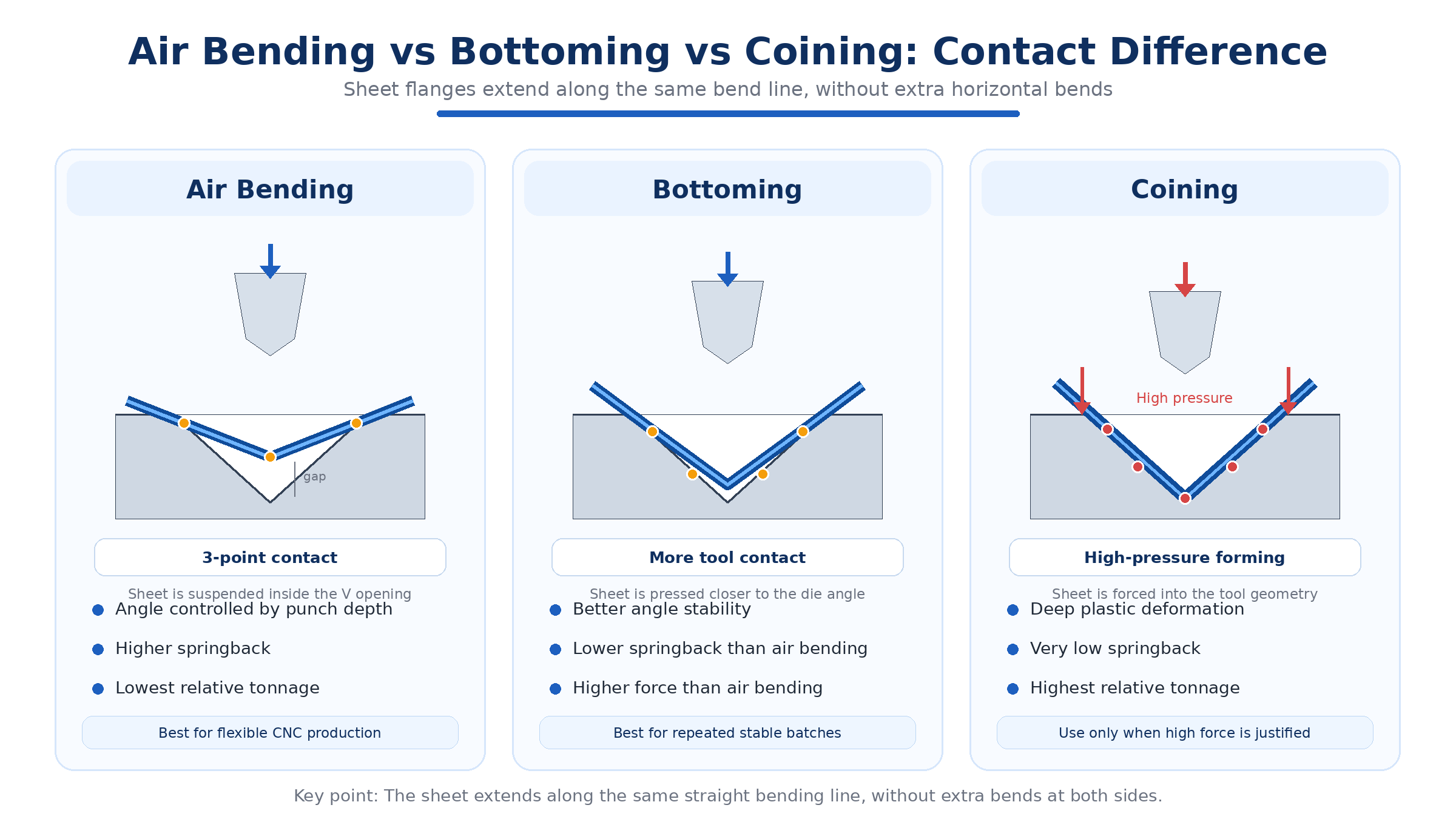

그림 1. 에어 벤딩, 바텀링, 코이닝은 성형 과정에서 판금이 펀치 및 위쪽 V자형 다이 개구부와 접촉하는 방식에서 주로 차이가 납니다.

무엇인가요 공기 조종?

에어 벤딩은 현대 CNC 프레스 브레이크 생산에서 가장 널리 사용되는 벤딩 방식입니다. 에어 벤딩에서는 판금이 V형 다이의 양쪽 어깨 부분에 의해 지지되는 동안 펀치가 재료를 아래로 누릅니다. 이때 재료는 다이 바닥에 완전히 닿지 않습니다. 최종 벤딩 각도는 펀치가 재료에 얼마나 깊이 내려가는지에 따라 결정됩니다. V자형 개구부.

펀치 깊이가 각도를 조절하기 때문에 동일한 펀치와 다이 세트로 여러 가지 굽힘 각도를 만들 수 있습니다. 예를 들어, 하나의 공구 세트로 펀치 위치를 변경하여 90도, 88도 또는 92도를 성형할 수 있습니다. 이러한 특성 덕분에 에어 벤딩은 다양한 부품을 가공하는 작업장에 매우 유연한 솔루션을 제공합니다. 재료그리고 배치 크기.

공기 조종술의 장점

· 더 낮은 톤수 요구 사항

· 다양한 부품 및 굽힘 각도에 대한 높은 유연성

· 힘을 더 많이 사용하는 방식에 비해 공구 마모가 줄어듭니다.

· 혼합 생산을 위한 더 빠른 설정

· CNC 각도 보정 및 교정에 적합합니다.

· 하나의 공구 세트로 다양한 각도를 만들 수 있는 능력

공기 벤딩의 한계

공기 벤딩의 주요 한계는 다음과 같습니다. 스프링백다이에 의해 재료가 완전히 구속되지 않기 때문에, 하중 제거 후 탄성 회복이 최종 각도에 더 큰 영향을 미칩니다. 또한 에어 벤딩은 재료 등급 변화, 두께 변화, 항복 강도, V 다이 개구부, 펀치 반경, 벤딩 길이 및 기계 반복 정밀도에 더 민감합니다.

공기 벤딩의 최적 활용 분야

· 유연한 생산

· 소량 및 중량 생산

· 다양한 굽힘 각도

· 제한된 톤수 용량

· 공구 교체 빈도 감소

· CNC 보정 및 초도품 검사 워크플로

바텀링이란 무엇인가요?

바텀 벤딩(또는 바텀 벤딩)은 판금을 에어 벤딩보다 더 단단하게 금형 캐비티에 압착하는 방식입니다. 이 방식에서는 재료가 금형 각도에 더 가깝게 성형되므로 최종 결과물이 금형 형상에 더 큰 영향을 받습니다.

바텀잉은 코이닝처럼 극심한 압력을 사용하지는 않지만, 에어 벤딩보다 더 큰 성형력을 필요로 합니다. 에어 벤딩에 비해 스프링백 현상이 적고, 공구, 재료 및 설정 조건을 잘 제어하면 더 나은 각도 안정성을 제공할 수 있습니다.

바닥 깔기(Bottoming)의 장점

· 반복 생산 시 에어 벤딩보다 각도 안정성이 우수합니다.

· 공기 벤딩에 비해 탄성 회복이 감소됨

· 공구와 재료가 안정적일 경우 우수한 반복성을 보인다

· 미세한 펀치 깊이 조정에 대한 의존도 감소

바닥 깔때기의 한계

바닥 성형은 공기 벤딩보다 유연성이 떨어집니다. 일반적으로 최종 각도에 더 가까운 형태의 툴링이 필요합니다. 생산 과정에서 다양한 각도를 구현해야 하는 경우, 바닥 성형은 툴 교체 횟수가 많거나 전용 툴링이 필요할 수 있습니다. 또한, 공기 벤딩에 비해 성형력과 툴링 부하가 증가합니다.

바닥 설치에 가장 적합한 용도

· 반복 배치

· 안정적인 재료

· 펀치와 다이의 각도가 일치함

· 더 높은 각도 안정성 요구 사항

· 충분한 기계 톤수

· 반복성이 공구 유연성보다 더 중요한 생산 환경

주화 발행이란 무엇인가요?

코이닝은 세 가지 벤딩 방법 중 가장 많은 힘을 필요로 하는 방식입니다. 코이닝에서는 펀치가 매우 높은 압력을 가하여 재료를 툴링 형상에 맞춰 성형합니다. 이 높은 압력은 벤딩 영역에 더 깊은 소성 변형을 일으켜 탄성 회복을 줄이고 스프링백을 최소화합니다.

코이닝 공법은 특정 용도에서 뛰어난 반복성을 제공할 수 있지만, 에어 벤딩이나 바텀링보다 훨씬 높은 톤수가 필요합니다. 또한 공구 마모를 증가시키고 기계에 더 큰 부하를 가합니다.

주화 발행의 장점

· 매우 낮은 반발력

· 적합한 용도에서 높은 각도 반복성

· 최종 형상에 대한 강력한 제어

· 의존도 감소 스프링백 보상

주화 제작의 한계

주화 제작의 가장 중요한 한계는 다음과 같습니다. 선박에어 벤딩에 충분한 용량을 갖춘 기계라고 해서 코이닝에도 충분한 용량을 갖춘 것은 아닙니다. 코이닝은 적절한 엔지니어링 검증 없이 적용할 경우 프레스 브레이크에 과부하를 일으키고, 공구를 손상시키며, 표면 자국을 증가시키고, 불필요한 기계 스트레스를 유발할 수 있습니다.

동전 발행에 가장 적합한 애플리케이션

· 특수 정밀 부품

· 매우 낮은 스프링백 요구 사항

· 작거나 적절한 재질 두께 및 굽힘 길이

· 충분한 프레스 브레이크 용량

· 고하중용으로 설계 및 등급이 지정된 공구

· 더 높은 힘과 공구 마모를 정당화하는 생산 요구 사항

공기 조종 vs 바닥 다지기 vs 동전 만들기코어 비교

세 가지 방법 모두 정확한 부품을 생산할 수 있지만, 생산 방식은 서로 다릅니다. 에어 벤딩은 가장 뛰어난 유연성을 제공합니다. 바텀밍은 각도 안정성을 향상시켜 줍니다. 코이닝은 스프링백이 가장 적지만 가장 큰 힘과 가장 세심한 검증이 필요합니다.

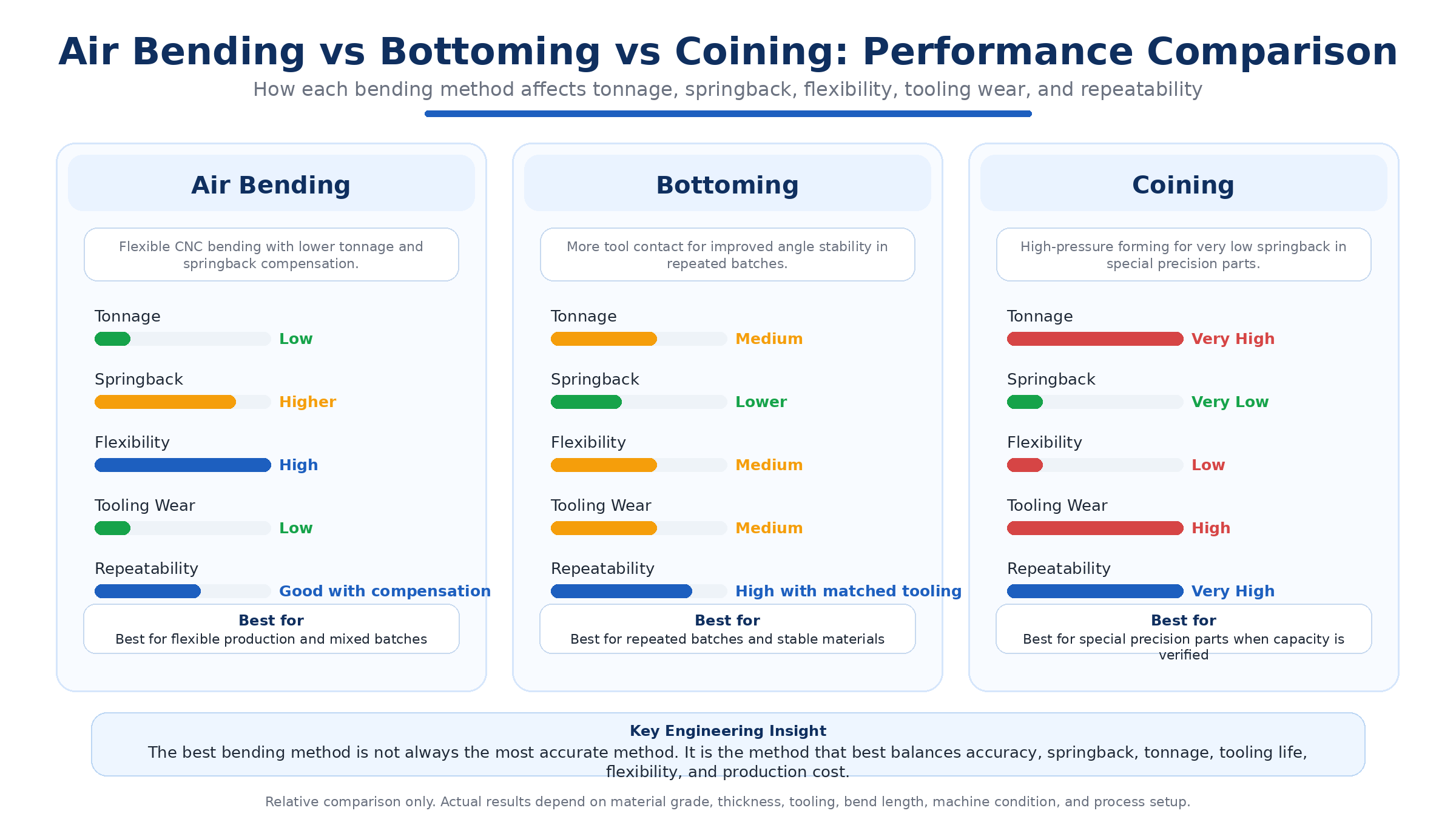

그림 2. 톤수, 스프링백, 유연성, 공구 마모, 반복성 및 적용 적합성을 기준으로 에어 벤딩, 바텀링 및 코이닝의 실제 성능 비교.

굽힘 방식이 스프링백에 미치는 영향

스프링백은 에어 벤딩, 바텀링, 코이닝 공정 간의 가장 큰 차이점 중 하나입니다. 에어 벤딩의 경우, 재료가 다이에 완전히 구속되지 않기 때문에 스프링백이 가장 큰 경우가 많습니다. 최종 각도는 재료의 탄성과 보정 값에 크게 좌우됩니다.

바텀 벤딩에서는 재료가 다이 각도에 더 가깝게 성형되기 때문에 스프링백이 감소합니다. 또한, 에어 벤딩에 비해 툴링이 최종 형상에 더 큰 영향을 미칩니다.

코이닝 공정에서는 높은 압력으로 인해 굽힘 영역에서 더 깊은 소성 변형이 발생하므로 스프링백이 가장 낮습니다. 그러나 스프링백이 낮다고 해서 코이닝 공정을 항상 선택해야 하는 것은 아닙니다. 필요한 힘과 공구 응력은 생산 요구 사항에 따라 타당해야 합니다.

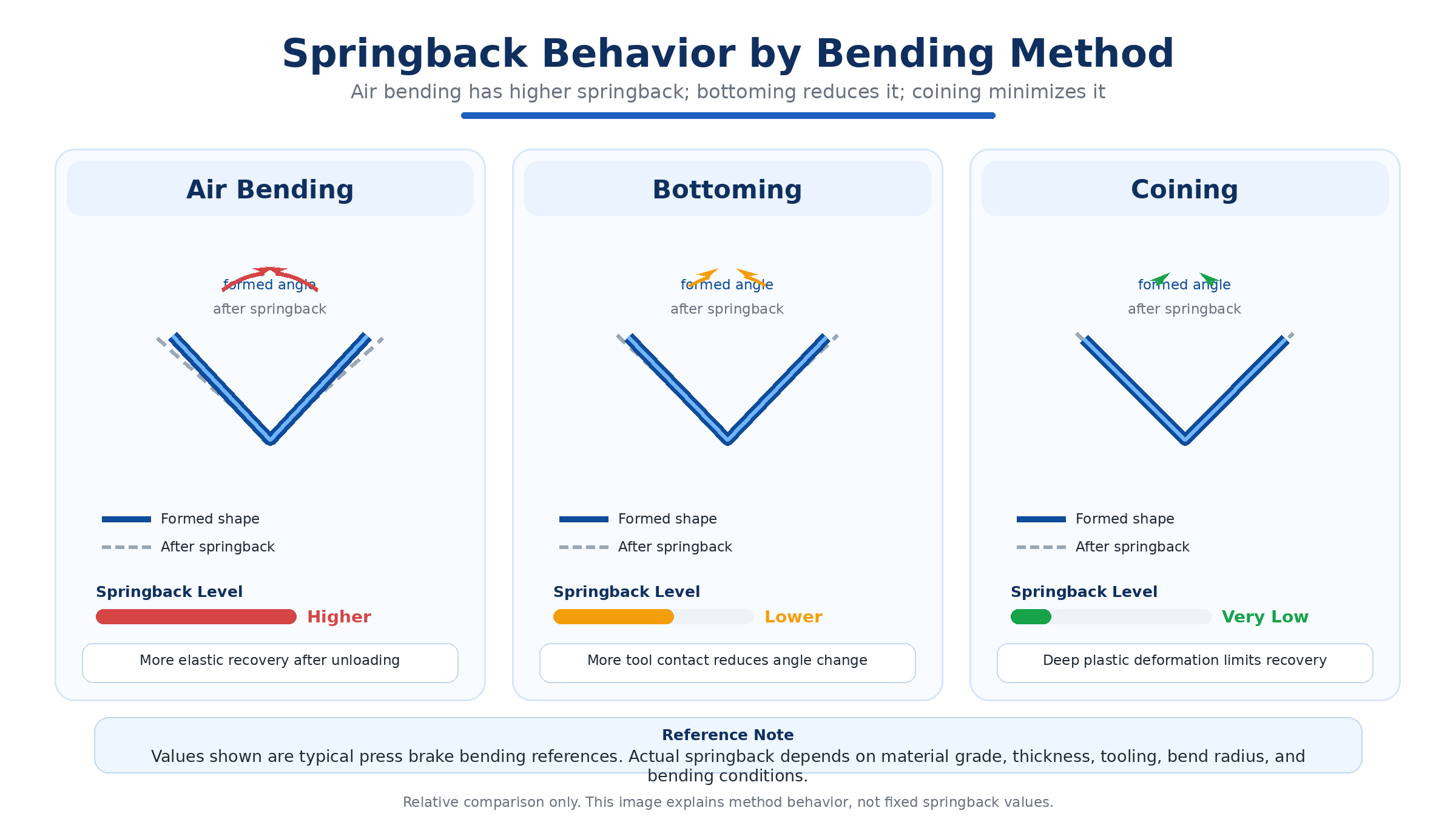

그림 3. 굽힘 방법에 따른 상대적 스프링백 거동. 값은 일반적인 프레스 브레이크 굽힘 참고값이며, 고정된 재료 사양은 아닙니다.

굽힘 방식이 톤수에 미치는 영향

벤딩 방식은 필요한 톤수에 큰 영향을 미칩니다. 에어 벤딩은 재료가 3점 접촉을 통해 성형되므로 가장 적은 힘이 필요합니다. 바텀 벤딩은 재료가 금형에 더 강하게 압착되므로 더 많은 힘이 필요합니다. 코이닝은 재료가 툴링 형상에 깊숙이 들어가도록 압착되므로 가장 큰 힘이 필요합니다.

이것이 바로 코이닝을 신중하게 사용해야 하는 가장 중요한 이유 중 하나입니다. 기계가 에어 벤딩에 충분한 용량을 가지고 있다고 해서 자동으로 바텀링이나 코이닝에 충분한 용량을 갖춘 것은 아닙니다.

벤딩 방법을 선택하거나 변경하기 전에 제조업체는 재료 두께, 벤딩 길이, 재료 강도, V 다이 개구부, 툴링 유형, 프레스 브레이크 용량 및 안전 여유를 확인해야 합니다.

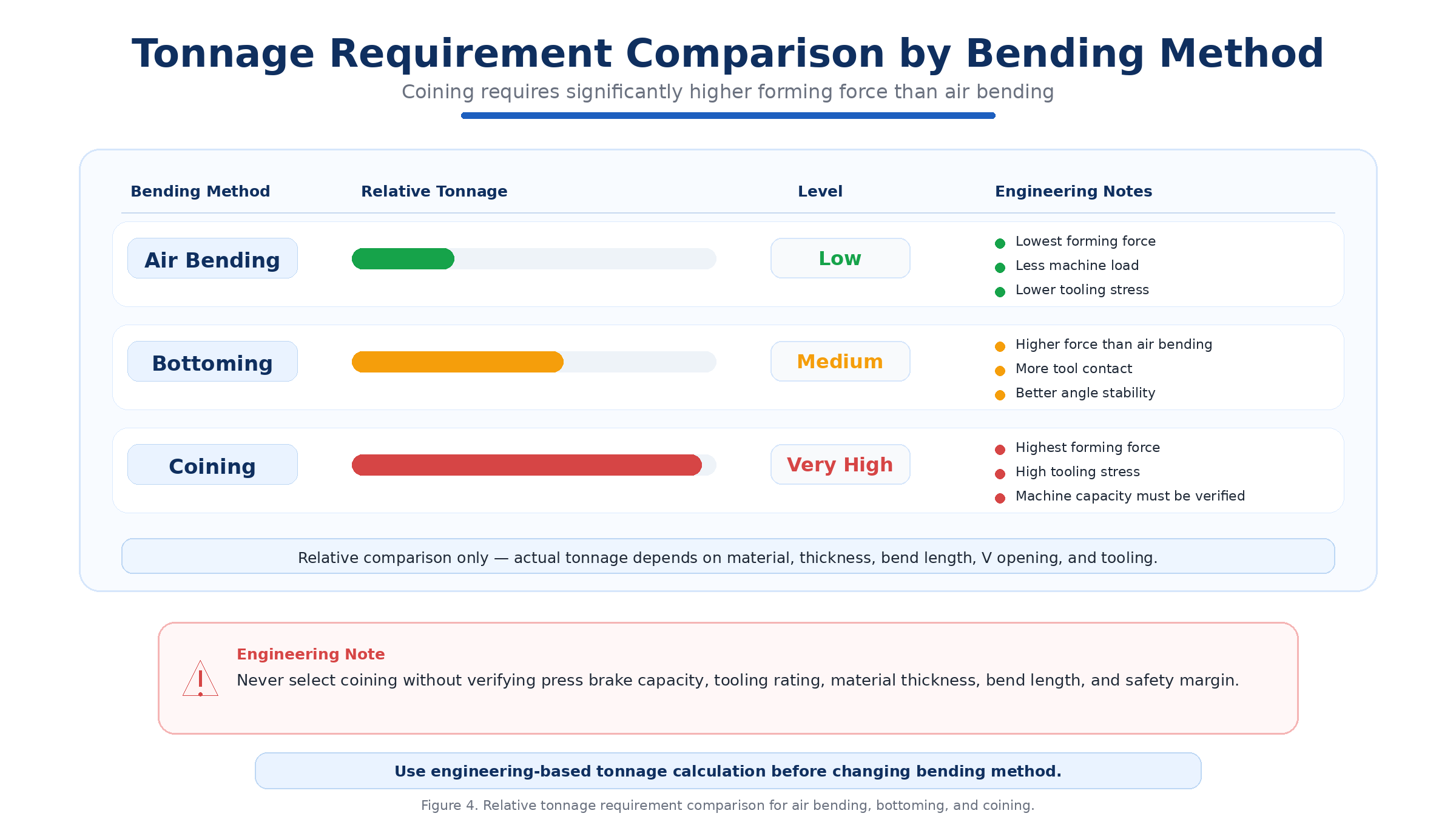

그림 4. 벤딩 방법에 따른 상대적 톤수 요구량 비교. 코이닝 벤딩은 기계 용량, 공구 등급, 재료 두께, 벤딩 길이 및 안전 여유를 확인하지 않고는 선택해서는 안 됩니다.

굽힘 방식이 미치는 영향 내부 반경 및 공구

내부 반경 또한 세 가지 방법 간의 중요한 차이점입니다. 에어 벤딩에서 내부 반경은 V 다이 개구부의 크기에 크게 영향을 받습니다. 일반적으로 V 개구부가 클수록 내부 반경이 커지고, 개구부가 작을수록 반경이 작아지고 성형력이 높아집니다.

바텀링(bottoming)에서는 재료가 툴링 각도에 더 가깝게 눌리기 때문에 내부 반경이 펀치와 다이의 형상에 더 큰 영향을 받습니다. 코이닝(coining)에서는 재료가 고압 하에서 툴 형상으로 성형되기 때문에 반경이 툴링 형상에 의해 훨씬 더 직접적으로 제어됩니다.

이것이 바로 벤딩 방법 선택이 절대 분리되어서는 안 되는 이유입니다. 공구 선택이론상으로는 올바르다고 보이는 방법이라도 펀치 반경이 적절하지 않으면 실패할 수 있습니다. V자형 개구부금형 각도 또는 툴링 용량이 재료 및 굽힘 요구 사항에 적합하지 않습니다.

올바른 굽힘 방법을 선택하는 방법

에어 벤딩, 바텀링, 코이닝 중 어떤 방식을 선택할지는 습관보다는 생산 요구 사항을 기준으로 해야 합니다. 정확도, 스프링백, 기계 용량, 툴링, 재료 특성, 생산량, 비용 등을 고려해야 합니다.

다음과 같은 경우 공기 조종술을 선택하세요:

· 유연한 생산 방식이 필요합니다.

· 당신은 여러 가지 다른 부분을 처리합니다.

· 여러 개의 굽힘 각도가 필요합니다.

· 톤수를 낮추고 공구 마모를 줄이는 것이 좋습니다.

· CNC 보정 기능이 제공됩니다.

· 초도품 검사는 공정의 일부입니다.

바텀업을 선택해야 할 때:

· 공기역학적 굽힘보다 더 나은 각도 안정성이 필요합니다.

· 생산 배치가 반복됩니다.

· 공구는 필요한 각도에 맞춰 제작됩니다.

· 소재의 다양성은 제한적입니다.

· 적재 용량은 충분합니다.

· 유연성보다는 반복성이 더 중요합니다.

다음과 같은 경우 코인 발행을 고려하세요:

· 매우 낮은 탄성 회복력이 필요합니다.

· 매우 높은 각도 반복 정밀도가 요구됩니다.

· 기계 용량이 검증되었습니다.

· 이 공구는 주화 제작에 적합하게 설계 및 제작되었습니다.

· 표면 표시는 허용되거나 통제됩니다.

· 생산 요구사항으로 인해 더 높은 힘과 공구 마모가 정당화됩니다.

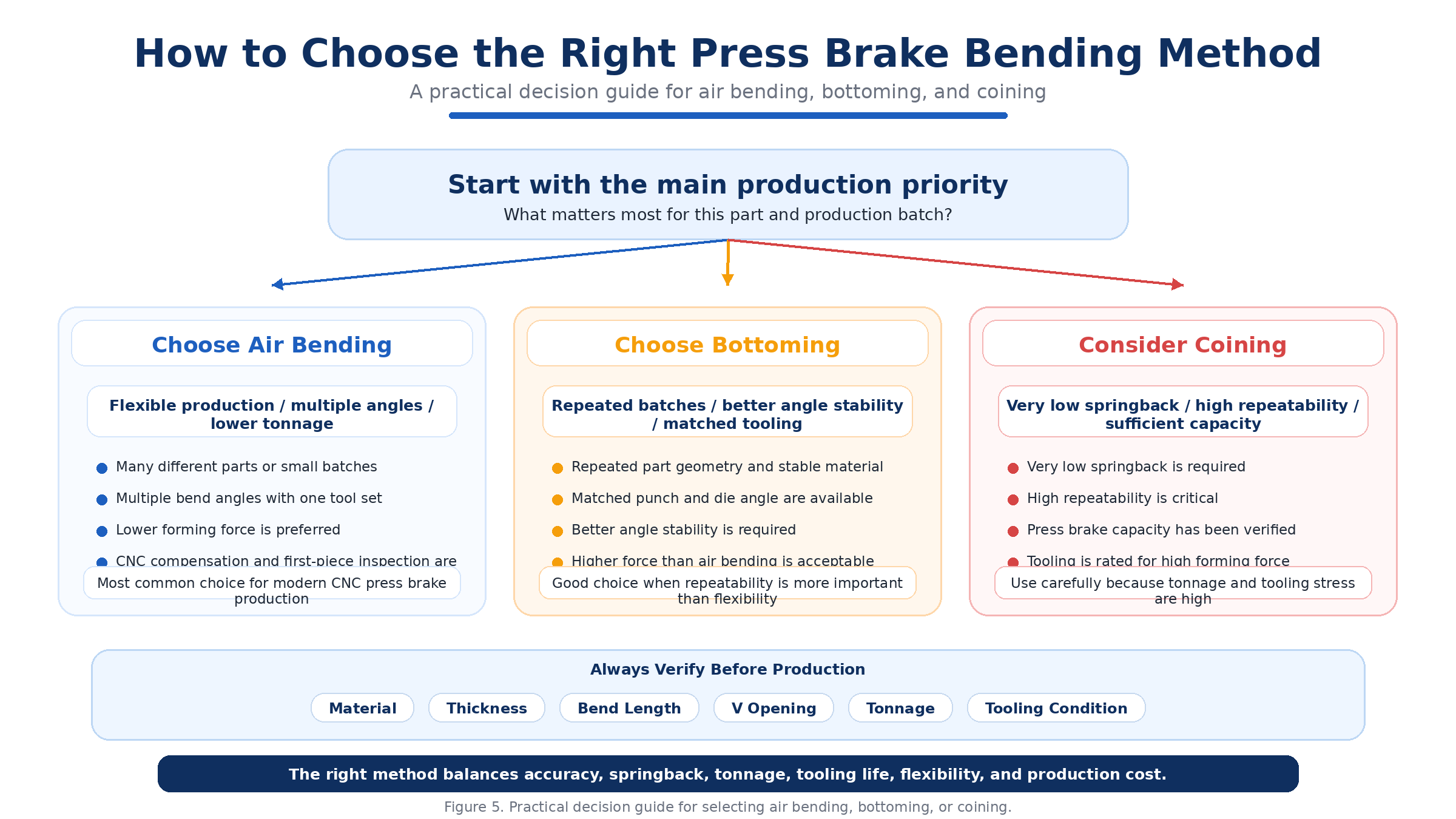

그림 5. 생산 우선순위, 스프링백, 톤수, 툴링 및 반복성 요구 사항을 기준으로 에어 벤딩, 바텀링 또는 코이닝을 선택하기 위한 실용적인 의사 결정 가이드.

굽힘 방법을 선택할 때 흔히 저지르는 실수

공기 벤딩을 사용하지 않고 스프링백 보상

공기역학적 굽힘은 유연하지만, 보정이 필요합니다. 스프링백을 무시하면 최종 각도가 예상보다 커질 수 있습니다.

서로 다른 것에 동일한 매개변수를 사용합니다 재료

연강, 스테인리스강, 아연 도금강, 알루미늄은 모두 같은 방식으로 휘어지지 않습니다. 재질별 데이터가 필수적입니다.

적절한 도구 없이 바닥재를 선택하는 것

바닥면 가공은 공구 형상에 크게 좌우됩니다. 펀치와 다이의 각도가 적합하지 않으면 각도 문제가 계속될 수 있습니다.

톤수를 확인하지 않고 코인을 사용하는 방법

코이닝 작업에는 매우 높은 힘이 필요할 수 있습니다. 기계 용량을 확인하지 않고 사용하면 공구가 손상되거나 프레스 브레이크에 과부하가 걸릴 수 있습니다.

정확성에만 집중하고 비용은 무시하는 것

가장 정확한 방법이 항상 최고의 생산 방법은 아닙니다. 공구 수명, 기계 부하, 설정 시간 및 유연성 또한 중요합니다.

방법 선택을 작업자 선호도로 취급

벤딩 방법 선택은 재료, 두께, 벤딩 길이, 정확도 요구 사항, 공구 및 생산량을 기반으로 한 엔지니어링 결정이어야 합니다.

생산 사례 연구

사례 연구 #1: 공기 벤딩을 이용한 스테인리스강 부품 제작

스테인리스 스틸 커버를 생산하는 한 제조업체는 에어 벤딩 공정에서 최종 각도가 일정하지 않은 문제를 겪었습니다. 공구와 기계는 양호한 상태였지만, 재료 배치에 따라 최종 각도가 달랐습니다. 근본적인 원인은 스프링백 변동이었습니다. 해결책은 에어 벤딩 공정 자체를 포기하는 것이 아니라, 재료별 스프링백 보정값을 설정하고 양산 전에 첫 번째 제품을 검증하는 것이었습니다. 생산 공정에 유연성이 요구되었기 때문에 에어 벤딩이 여전히 최적의 방법이었습니다.

사례 연구 #2: 하단 고정 장치를 사용한 반복 연강 브래킷

반복적으로 연강 브래킷을 생산하는 공장에서 보다 안정적인 각도와 검사 시간 단축을 원했습니다. 부품 설계, 재질 및 생산량은 안정적이었습니다. 적합한 금형과 설정 조건을 평가한 후, 공장은 바텀아웃(bottoming) 기법을 사용하여 반복 생산 배치 전반에 걸쳐 각도 안정성을 향상시켰습니다. 이 경우, 금형의 최대 유연성보다 반복성이 더 중요했습니다.

사례 연구 #3: 코이닝 기법을 이용한 소형 정밀 부품 제작

소형 정밀 부품을 생산하는 제조업체는 매우 낮은 스프링백과 엄격한 각도 반복성을 요구했습니다. 에어 벤딩은 스프링백 변동이 너무 컸고, 바텀링은 결과를 개선했지만 허용 오차 요구 사항을 완전히 충족하지는 못했습니다. 재료 두께와 벤딩 길이가 적합하고 기계 용량이 충분했기 때문에 코이닝 공정을 고려했습니다. 적절한 툴링과 제어된 설정을 통해 코이닝 공정은 스프링백을 줄이고 반복성을 향상시켰습니다. 이 사례는 코이닝 공정이 특수 용도에서 여전히 유용하지만, 요구되는 힘과 툴링 조건이 타당한 경우에만 가능하다는 것을 보여줍니다.

실용적인 방법 선택 체크리스트

FAQ 스키마 콘텐츠

에어벤딩, 바텀링, 코이닝의 차이점은 무엇인가요?

에어 벤딩은 재료를 다이에 완전히 압착하지 않고 펀치 깊이를 조절하여 각도를 형성합니다. 바텀밍은 재료를 다이 각도에 더 가깝게 형성합니다. 코이닝은 매우 높은 압력을 사용하여 재료를 툴링 형상에 밀어 넣고 스프링백을 최소화합니다.

굽힘 방식 중 어떤 방식이 가장 일반적입니까?

공기 벤딩은 현대 CNC에서 가장 일반적인 방법입니다. 프레스 브레이크 유연성이 뛰어나고, 필요한 톤수가 적으며, 동일한 공구로 다양한 각도를 만들 수 있기 때문에 생산에 유리합니다.

굽힘 방식 중 탄성 회복이 가장 적은 것은 무엇입니까?

코이닝 공정은 일반적으로 매우 높은 압력을 가하고 굽힘 부위에 더 깊은 소성 변형을 일으키기 때문에 스프링백이 가장 적습니다.

어떤 방법이 가장 많은 것을 요구합니까? 선박?

코이닝 방식은 가장 많은 톤수를 필요로 합니다. 바텀링 방식은 에어 벤딩 방식보다 더 많은 힘이 필요하며, 에어 벤딩 방식은 세 가지 방법 중 가장 적은 힘이 필요합니다.

바닥을 치는 것이 공기를 구부리는 것보다 더 정확한가요?

바닥 굽힘 방식은 반복 생산 시 각도 안정성이 더 뛰어나지만 유연성은 떨어집니다. 공기 굽힘 방식 또한 스프링백 보정 및 재료 데이터를 적절히 관리하면 정확한 결과를 얻을 수 있습니다.

동전 주조는 오늘날에도 여전히 사용되고 있나요?

네, 하지만 유연한 제조 환경에서는 흔하지 않습니다. 코이닝 공법은 기계 용량과 툴링이 적합할 때, 스프링백이 매우 낮고 반복성이 높은 특수 용도에 주로 사용됩니다.

어떻게 V-다이 개방이 굽힘 방법 선택에 영향을 미칠까요?

V-다이 다이 개구부는 내부 반경, 톤수, 스프링백 및 표면 마킹에 영향을 미칩니다. 특히 에어 벤딩의 경우 내부 반경이 다이 개구부에 크게 영향을 받기 때문에 매우 중요합니다.

제조업체는 어떻게 적절한 벤딩 방법을 선택해야 할까요?

제조업체는 재료 유형, 두께, 굽힘 길이, 요구되는 정확도, 스프링백, 내부 반경, 공구 상태, 기계 용량, 생산량 및 비용을 고려해야 합니다.

결론

에어 벤딩, 바텀링, 코이닝은 단순히 동일한 벤딩을 만드는 세 가지 방법이 아닙니다. 이들은 스프링백, 톤수, 공구 마모, 내부 반경, 유연성 및 생산 비용에 각기 다른 영향을 미치는 서로 다른 엔지니어링 접근 방식입니다.

에어 벤딩은 일반적으로 유연한 최신 제조 공정에 가장 적합한 선택입니다. 바텀링은 안정적인 생산 환경에서 반복성을 향상시킬 수 있습니다. 코이닝은 특수 정밀도 응용 분야에서 스프링백을 최소화할 수 있지만 훨씬 더 높은 압력이 필요합니다. 선박 그리고 세심한 공구 관리가 필요합니다.

최적의 벤딩 방법이 항상 가장 정확한 방법은 아닙니다. 정확도, 스프링백, 톤수, 공구 수명, 유연성, 재료 특성 및 생산 비용 간의 균형을 가장 잘 맞춘 방법입니다.

이러한 차이점을 이해하는 제조업체는 불량률을 줄이고, 일관성을 향상시키며, 공구를 보호하고, 프레스 브레이크 용량을 더욱 효율적으로 활용할 수 있습니다. 많은 공장에서 가장 큰 개선은 기계를 바꾸는 데서 오는 것이 아니라, 벤딩 방식 선택을 체계적인 엔지니어링 결정으로 만드는 데서 비롯됩니다.
