굽힘 여유 계산기: 판금 가공에서 정확한 평면 패턴 개발이 중요한 이유

다음과 같은 상황을 상상해 보세요:

판금 부품을 설계, 프로그래밍, 레이저 절단한 후 프레스 브레이크로 보냈습니다. 도면상으로는 모든 것이 정확해 보이고, 벤딩 공정도 순조롭게 진행됩니다. 그러나 벤딩 후 완성된 부품은 의도한 치수와 일치하지 않습니다. 장착 구멍의 위치가 약간 어긋나거나, 조립 시 틈이 생기거나, 최종 제품이 예상대로 맞지 않는 경우가 있습니다.

많은 제작 업체들에게 이러한 문제들은 답답할 정도로 익숙한 문제입니다.

더욱 답답한 점은 벤딩 작업 자체가 문제의 원인이 아닌 경우가 많다는 것입니다. 많은 경우, 근본적인 원인은 평면 패턴 설계 단계로 거슬러 올라갑니다.

판금 부품을 절단하기 전에 제조업체는 굽힘 과정에서 재료가 어떻게 거동할지 파악해야 합니다. 재질, 두께, 굽힘 반경, 공구 설정 등은 모두 성형된 부품의 최종 치수에 영향을 미칠 수 있습니다. 개발 단계에서 이러한 요소를 고려하지 않으면 아무리 완벽하게 굽힘 공정을 수행하더라도 부정확한 결과가 나올 수 있습니다.

이러한 이유로 현대 판금 제조업체들은 평면 패턴의 정확도와 디지털 엔지니어링 도구에 점점 더 많은 비중을 두고 있습니다. 생산 시작 전에 주요 벤딩 매개변수를 평가함으로써 엔지니어는 치수 일관성을 향상시키고, 재료 낭비를 줄이며, 비용이 많이 드는 생산 오류를 방지할 수 있습니다.

평면 패턴 정확도가 그토록 중요한 이유

판금 가공에서 완성품의 품질은 재료가 프레스 브레이크에 도달하기 전에 상당 부분 결정됩니다.

평면 패턴은 다음과 같은 모든 후속 제조 공정의 기초가 됩니다.

• 레이저 절단
• 펀치
• 터릿 처리
• 굽힘
• 용접
• 최종 조립

개발된 블랭크의 크기가 정확하지 않으면 전체 생산 공정 전반에 걸쳐 치수 문제가 계속 발생할 수 있습니다.

정밀 부품 생산 시에는 작은 편차라도 심각한 문제를 야기할 수 있습니다.

• 전기 캐비닛
• 서버 케이스
• 엘리베이터 패널
• 냉난방 시스템
• 산업 기계 커버
• 스테인리스 스틸 장식 제품

제품의 복잡성이 증가함에 따라 정확한 평면 패턴 개발이 점점 더 중요해집니다.

굽힘 과정에서 재료의 거동 이해

판금은 구부릴 때 강체처럼 행동하지 않습니다.

재료가 굽힘을 따라 성형될 때, 판의 각 부분은 서로 다른 수준의 응력을 받습니다. 어떤 부분은 압축되고, 어떤 부분은 늘어납니다. 이러한 자연적인 변형은 굽힘 전후에 재료가 차지하는 공간을 변화시킵니다.

변형량은 다음과 같은 여러 요인에 따라 달라질 수 있습니다.

재질 유형

재료마다 성형 과정에서 반응이 다릅니다.

예를 들어:

• 연강
• 스테인리스 스틸
• 알류미늄
• 구리

각 재료는 고유한 성형 특성을 가지고 있으며, 이는 부품의 최종 치수에 영향을 미칩니다.

재질 두께

두꺼운 재료는 일반적으로 얇은 판재와 달리 굽힘 과정에서 다른 거동을 보입니다.

두께가 변함에 따라 평면 패턴과 완성품 부품 간의 관계도 변합니다.

굽힘 반경

선택된 굽힘 반경은 굽힘 공정 중 재료의 흐름에 직접적인 영향을 미칩니다.

급격한 굴곡은 설계 및 공정 계획 단계에서 더욱 세심한 주의를 요하는 경우가 많습니다.

툴링 구성

펀치와 다이의 선택은 벤딩 작업의 최종 결과에 상당한 영향을 미칠 수 있습니다.

동일한 재료를 사용하더라도 다양한 공구 조합을 사용하면 치수 결과가 달라질 수 있습니다.

부정확한 평면 패턴으로 인해 발생하는 일반적인 문제점

제조상의 문제점 대부분은 잘못된 개발 데이터에서 비롯됩니다.

가장 흔한 문제점들은 다음과 같습니다:

조립상의 어려움

부품이 겉보기에는 정확해 보일 수 있지만 조립 과정에서 제대로 맞지 않을 수 있습니다.

이로 인해 종종 추가적인 재작업과 생산 지연이 발생합니다.

정렬되지 않은 특징

굽힘선 근처에 있는 구멍, 홈 및 절단부는 성형 후 의도한 위치에서 벗어날 수 있습니다.

증가된 물질 폐기물

블랭크 크기가 잘못되면 불량품이 발생하고 불필요한 폐기물이 쌓이는 경우가 많습니다.

반복적인 설정 조정

작업자는 치수 오류를 보정하기 위해 프로그램을 수정하고 수정 작업을 하는 데 귀중한 생산 시간을 소비할 수 있습니다.

시간이 지남에 따라 이러한 문제들은 수익성과 생산 효율성에 상당한 영향을 미칠 수 있습니다.

제조업체가 굽힘 여유 계산기를 사용하는 이유는 무엇일까요?

제조 공차가 점점 더 엄격해지고 고객 기대치가 계속 높아짐에 따라 매뉴얼 참조나 과거 경험에만 의존하는 것은 더 이상 충분하지 않은 경우가 많습니다.

현대의 제조 기업들은 설계 및 생산 계획을 지원하기 위해 디지털 엔지니어링 도구를 점점 더 많이 사용하고 있습니다.

전문적인 굽힘 여유 계산기는 엔지니어가 생산 시작 전에 중요한 굽힘 변수를 평가하여 다음과 같은 사항에 대해 더 나은 결정을 내릴 수 있도록 도와줍니다.

• 평면 패턴 개발
• 재료 선택
• 굽힘 계획
• 설계 검증
• 제작 준비

제조업체는 굽힘 작업 후에 치수 문제를 발견하는 대신, 공정 초기에 잠재적인 문제를 파악할 수 있습니다.

이러한 사전 예방적 접근 방식은 불필요한 생산 위험을 줄이는 동시에 프로젝트 전반의 일관성을 향상시키는 데 도움이 됩니다.

설계부터 생산까지의 일관성을 개선하세요

판금 가공에서 가장 큰 어려움 중 하나는 설계, 프로그래밍 및 제조 간의 일관성을 유지하는 것입니다.

엔지니어링 팀과 프로덕션 팀이 동일한 개발 표준을 따를 때 전체 워크플로가 더욱 예측 가능해집니다.

혜택은 다음과 같습니다:

• 더욱 신뢰할 수 있는 CAD 모델
• CAM 프로그래밍 정확도 향상
• 치수 일관성 향상
• 생산 오류 감소
• 설치 시간 단축
• 전반적인 효율성 향상

이는 특히 맞춤형 판금 부품, 정밀 케이스, 건축용 금속 제품 및 산업 장비를 생산하는 기업에 매우 유용합니다.

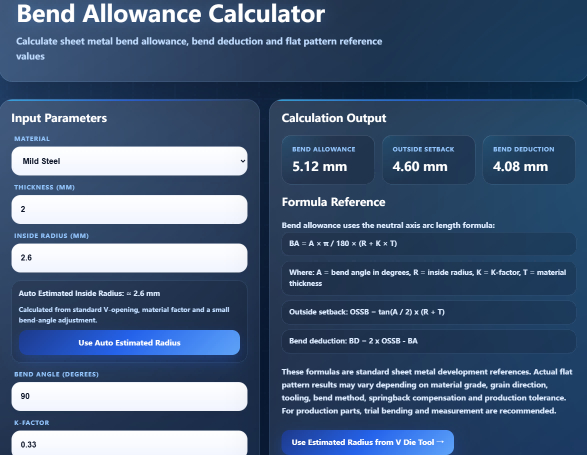

온라인 굽힘 허용량 계산기를 사용해 보세요.

엔지니어와 제작자가 평면 패턴의 정확도를 향상시킬 수 있도록 ZYCO는 판금 가공에 특화된 전문가용 온라인 굽힘 여유 계산기를 제공합니다.

새로운 제품을 설계하든, 생산 도면을 검증하든, 기존 제조 공정을 최적화하든, 이 계산기는 개발을 간소화하고 생산 신뢰도를 높이는 데 도움이 될 수 있습니다.

굽힘 여유 계산기는 여기에서 이용할 수 있습니다.

https://calculator.zycomachine.com/engineering-tools/bend-allowance-calculator

많은 엔지니어들이 설계 단계에서 이 도구를 사용하여 생산 도면을 배포하기 전에 굽힘 조건을 검증함으로써 제조 공정 후반에 발생하는 비용이 많이 드는 수정 작업을 줄입니다.

판금 개발을 위한 모범 사례

보다 일관된 제조 결과를 얻기 위해 제조업체는 다음과 같은 사항을 고려해야 합니다.

• 가능한 한 자재 사양을 표준화하십시오.
• 일관된 공구 설정 상태를 유지하십시오.
• 생산 전에 설계 가정을 검증하십시오.
• 프로젝트 계획 단계에서 평면도 치수를 검토하십시오.
• 회사 전체의 개발 표준을 수립하십시오.
• 설계 검증을 지원하기 위해 엔지니어링 도구를 활용하십시오.

이러한 관행을 최신 디지털 도구와 결합하면 제품 품질과 제조 효율성을 모두 향상시키는 데 도움이 될 수 있습니다.

결론

성공적인 판금 가공은 정확한 계획에서 시작됩니다.

작업 현장에서는 벤딩 작업에 많은 관심이 쏠리지만, 평면 패턴의 정확성은 프로젝트의 성공 여부를 결정짓거나 비용이 많이 드는 생산 문제에 직면하게 되는 경우가 많습니다.

제조업체는 재료가 성형 과정에서 어떻게 거동하는지 이해하고 설계 단계에서 전문 개발 도구를 활용함으로써 치수 정확도를 향상시키고 폐기물을 줄이며 더욱 예측 가능한 생산 결과를 얻을 수 있습니다.

판금 개발에 있어 보다 신뢰할 수 있는 접근 방식을 찾는 엔지니어, 디자이너 및 제작 전문가에게 굽힘 여유 계산기는 생산 시작 전에 의사 결정을 개선하는 실용적인 방법을 제공합니다.
