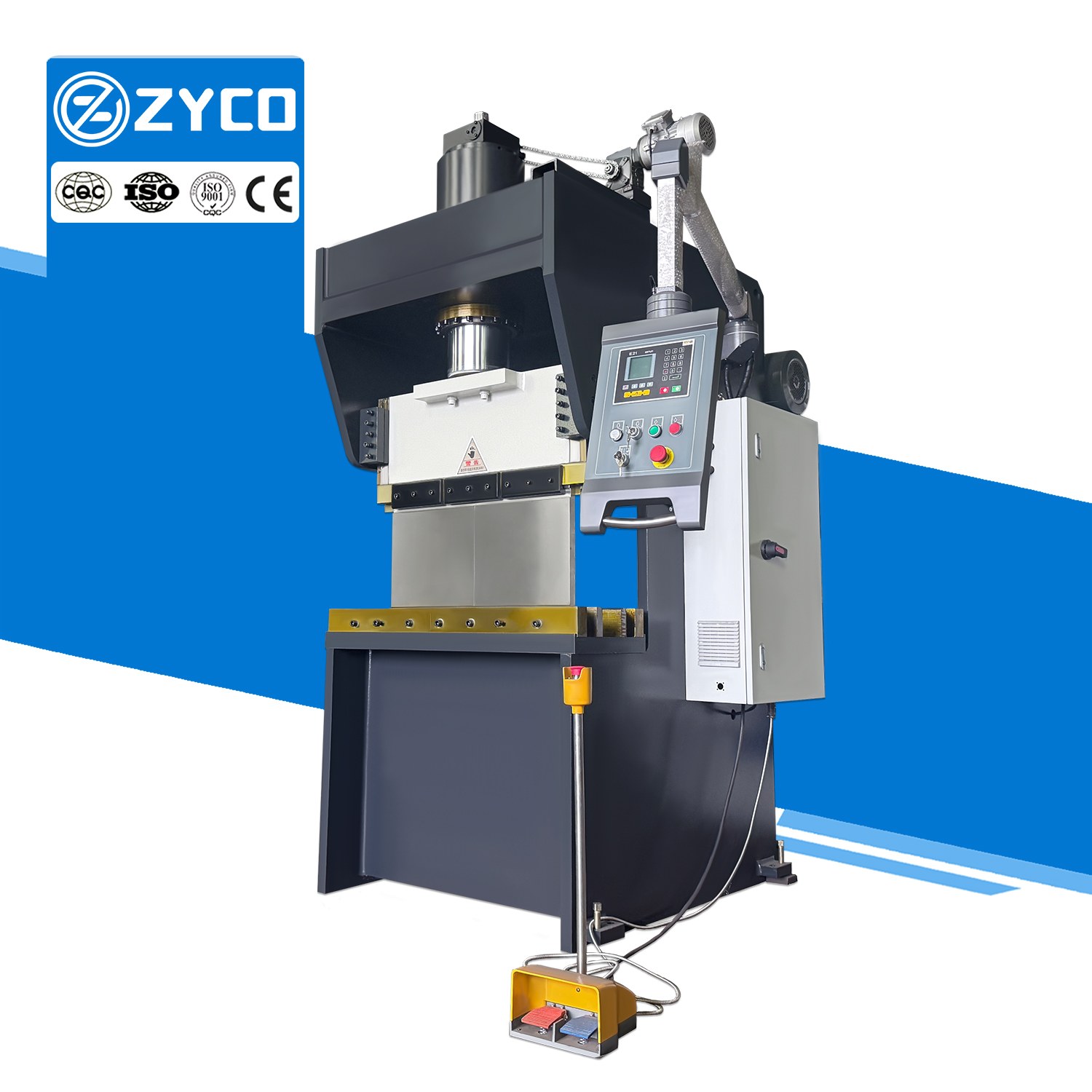

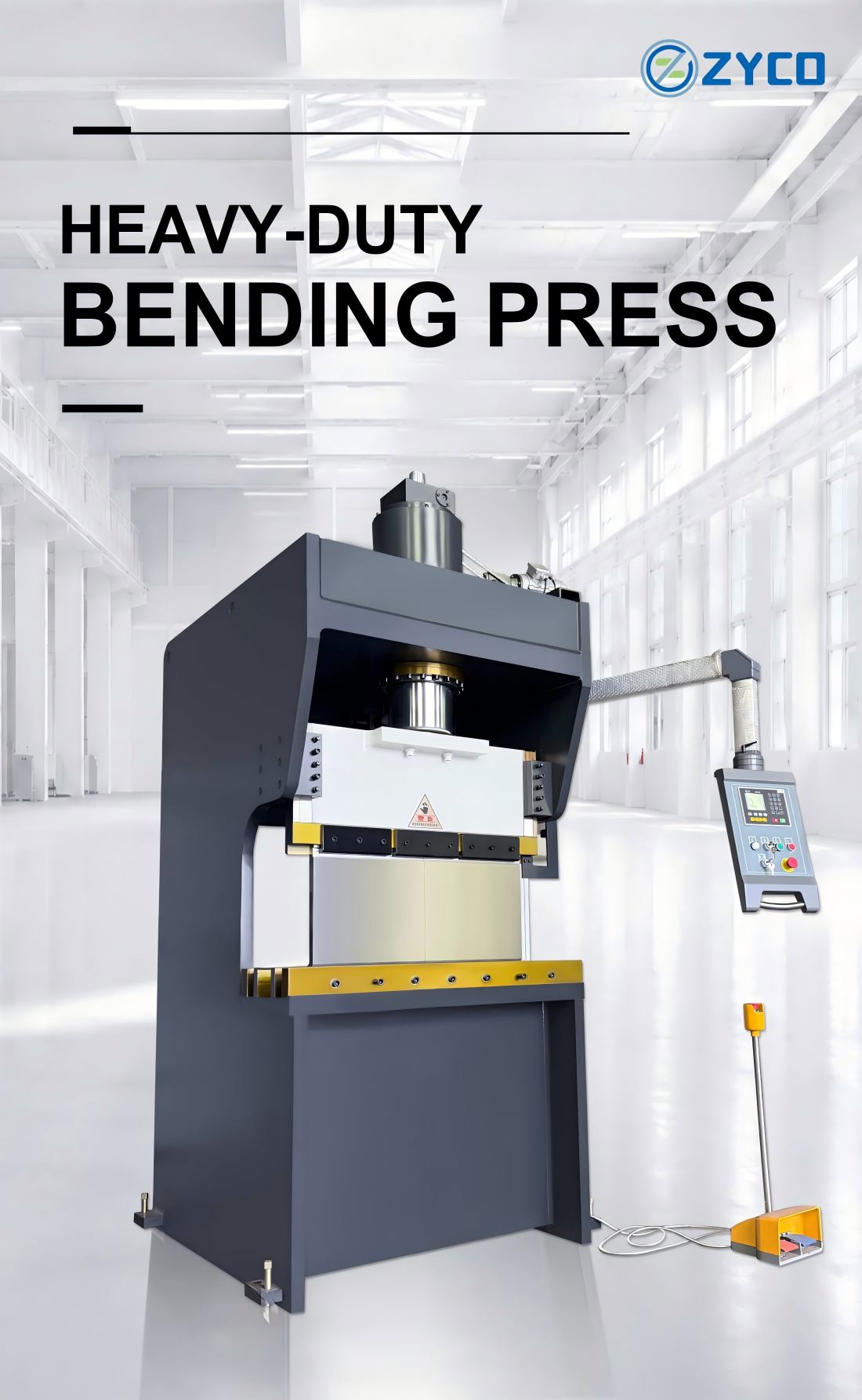

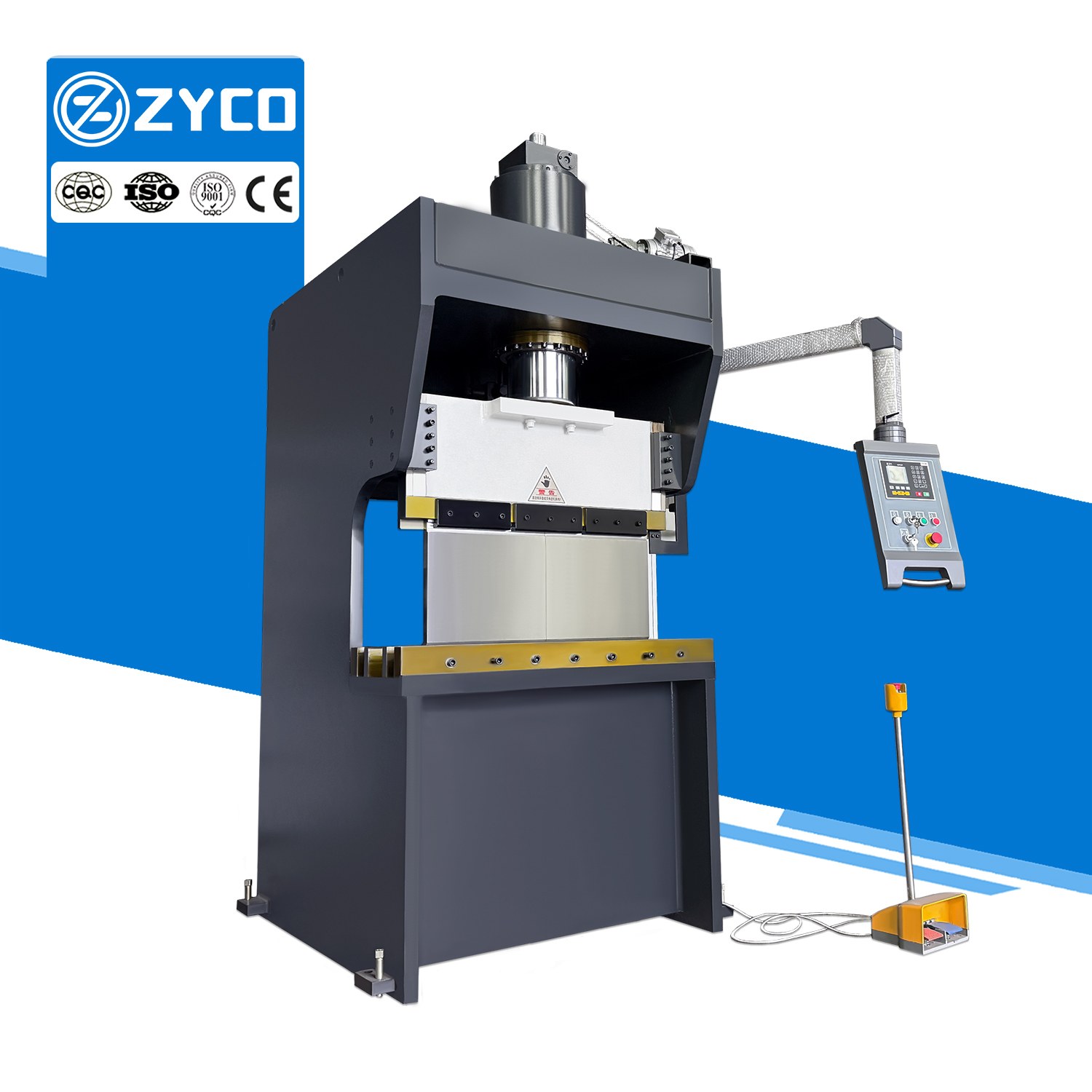

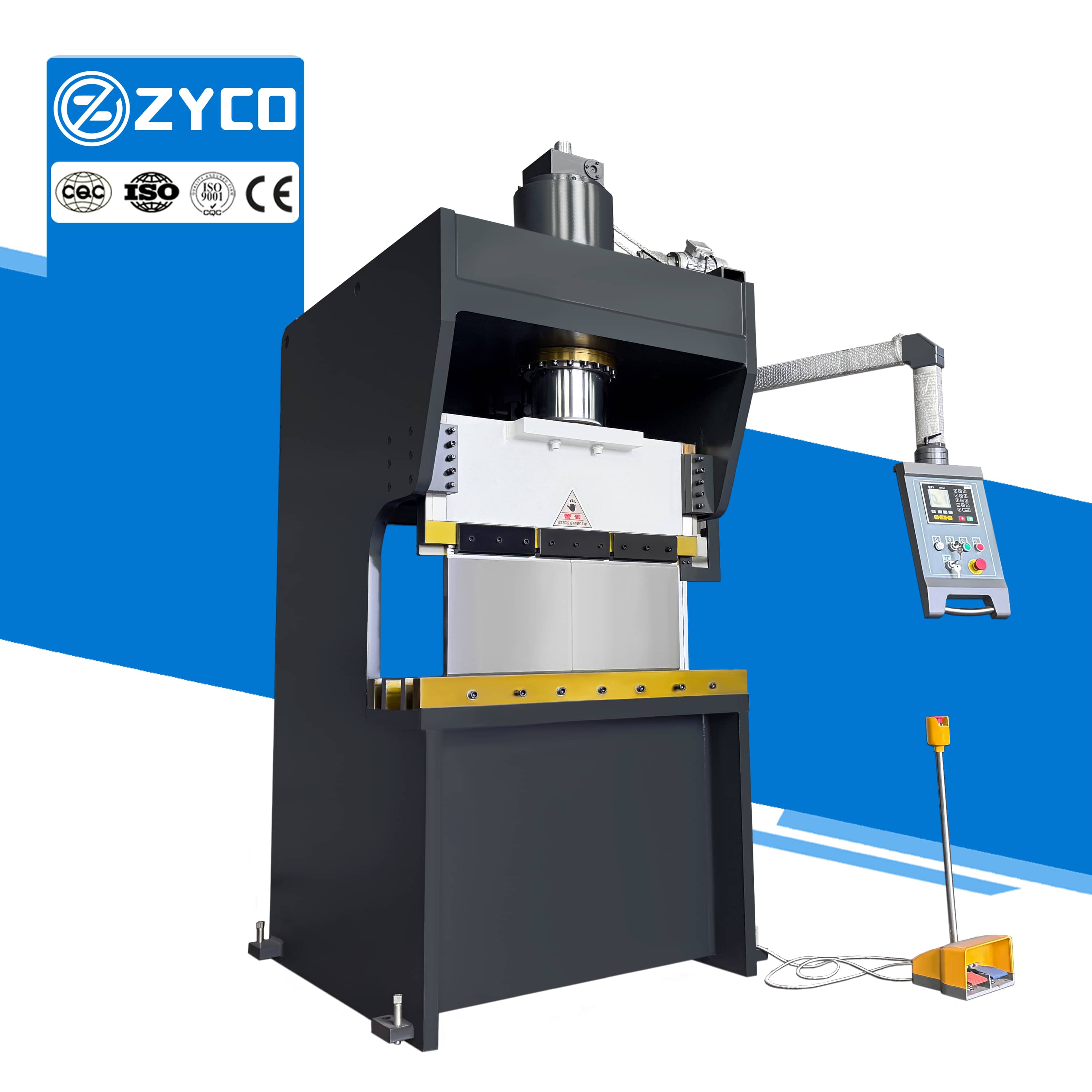

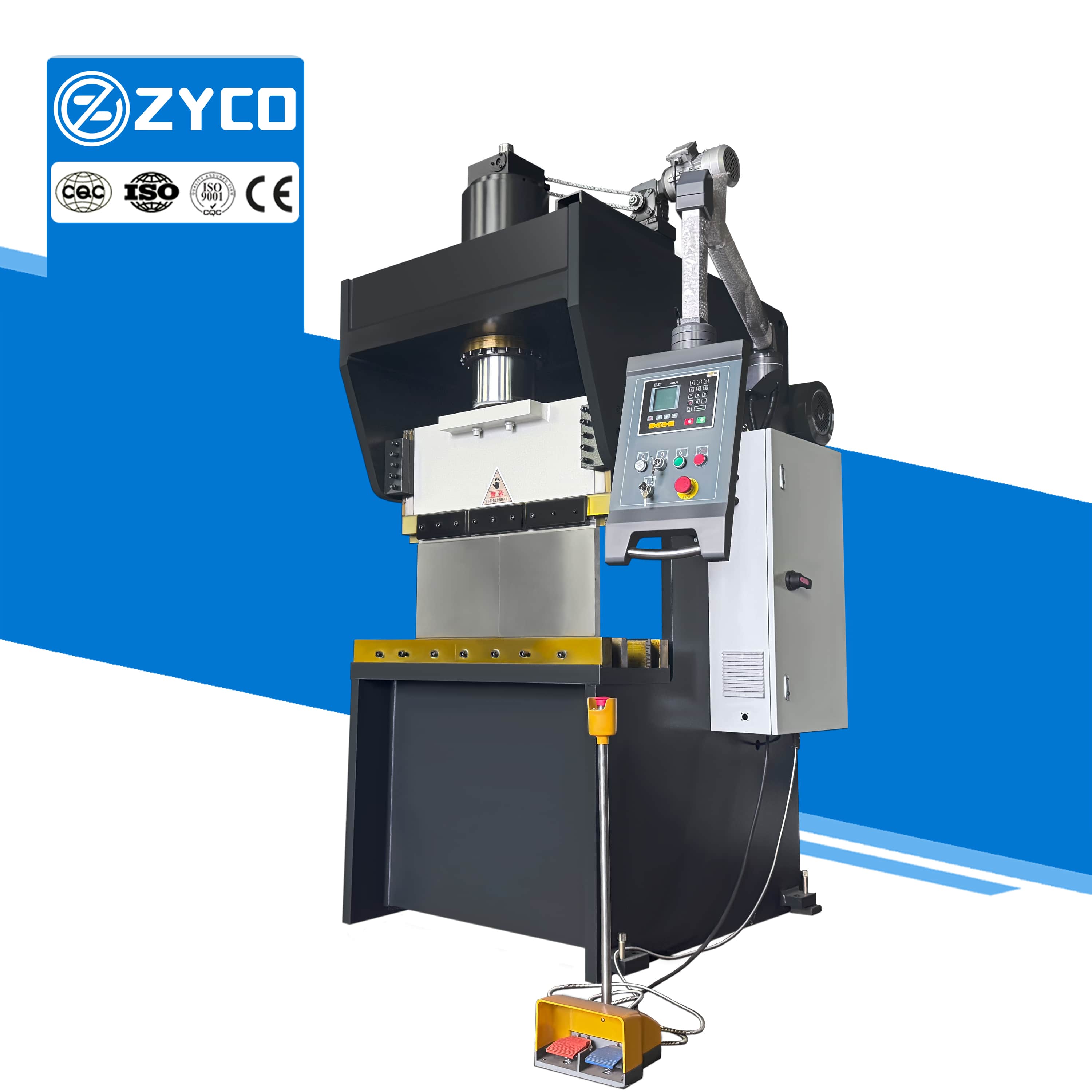

20mm 탄소강 단판 절곡용 소형 후판 절곡 프레스

자이코

1.이러한 유형의 프레스 브레이크는 단일 실린더 설계를 사용하여 유압 시스템을 단순화하고 전체 구조를 더욱 컴팩트하게 만들어 작업 공간을 덜 차지하도록 합니다. 또한, 줄인 구성 요소 수가 적어 조달 및 유지 관리 비용이 모두 절감되므로, 다양한 프로젝트에 이상적인 선택입니다. 제한된 작업 공간 또는 유연한 예산 요건.

2.짧은 작업대 길이(일반적으로 약 1미터)와 램의 높은 강성 덕분에 단일 실린더에서 발생하는 집중된 힘이 램 전체에 고르게 분산됩니다. 이는 양쪽 끝단의 동시 하강 운동을 보장하여 안정적이고 신뢰할 수 있는 정밀한 굽힘 가공을 가능하게 합니다.

3."짧고 두꺼운 판재"의 경우, 단일 실린더 구조는 직접적인 힘 전달이라는 장점을 제공하여 정밀한 제어가 가능합니다. 전기 유압 서보 또는 펌프 제어 서보 시스템을 통해이를 통해 짧고 두꺼운 판의 안정적인 굽힘이 가능해집니다. 일관된 굽힘 각도를 보장합니다.

제어 시스템

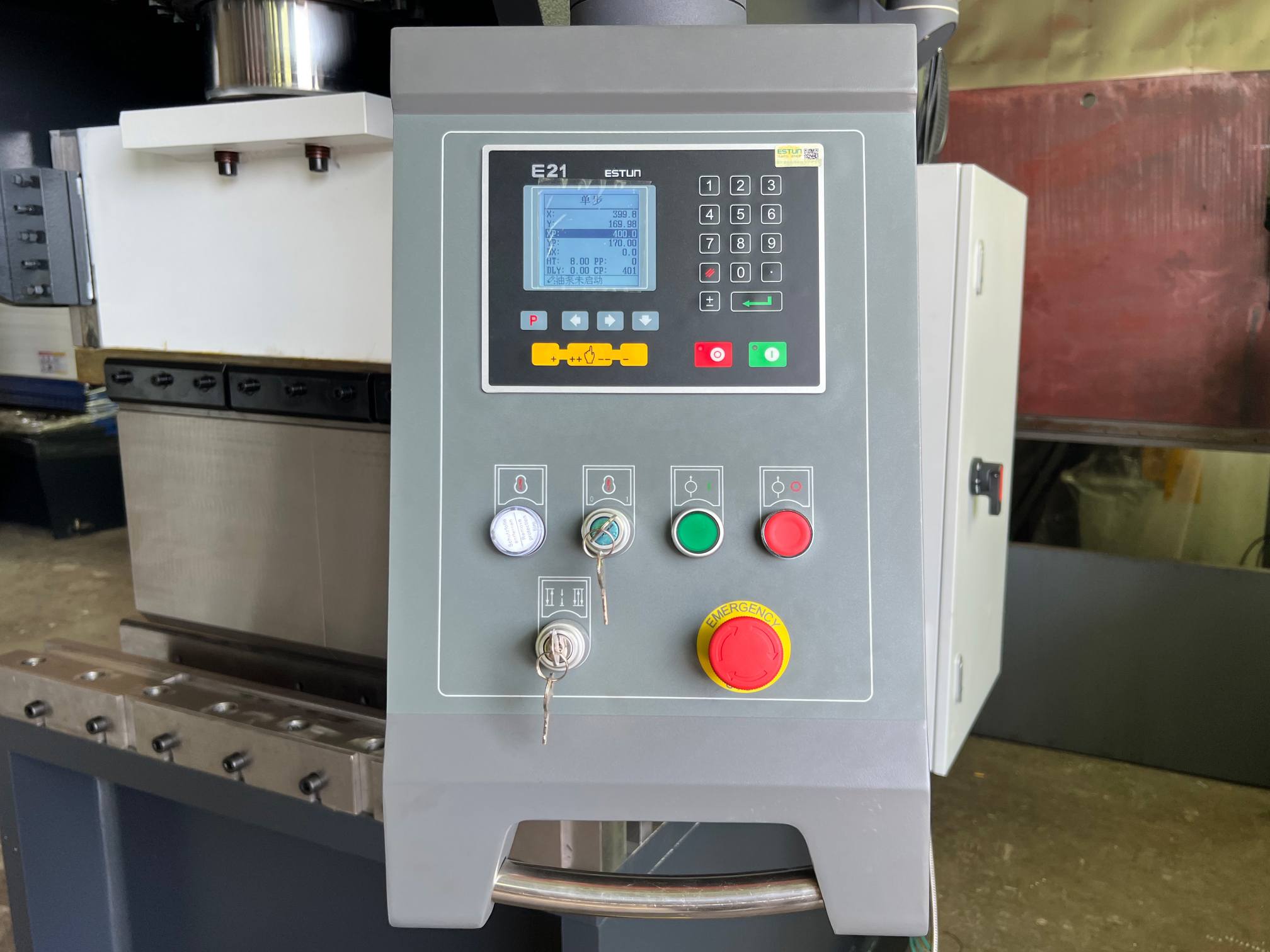

E21 시스템은 경제적인 프레스 브레이크를 위해 특별히 설계된 2축 CNC 컨트롤러로, 기계의 CNC 기능 요구 사항과 정밀 제어 표준을 모두 충족합니다.

이 장비는 최대 40개의 프로그램을 저장할 수 있으며, 각 프로그램은 최대 25단계까지 지원하므로 복잡한 가공물을 한 번에 처리할 수 있어 생산 효율을 크게 향상시킵니다.

고화질 LCD 화면을 탑재하여 모든 프로그래밍 매개변수를 한 페이지에 표시하므로 직관적이고 편리한 조작이 가능합니다.

더 보기 +

압형

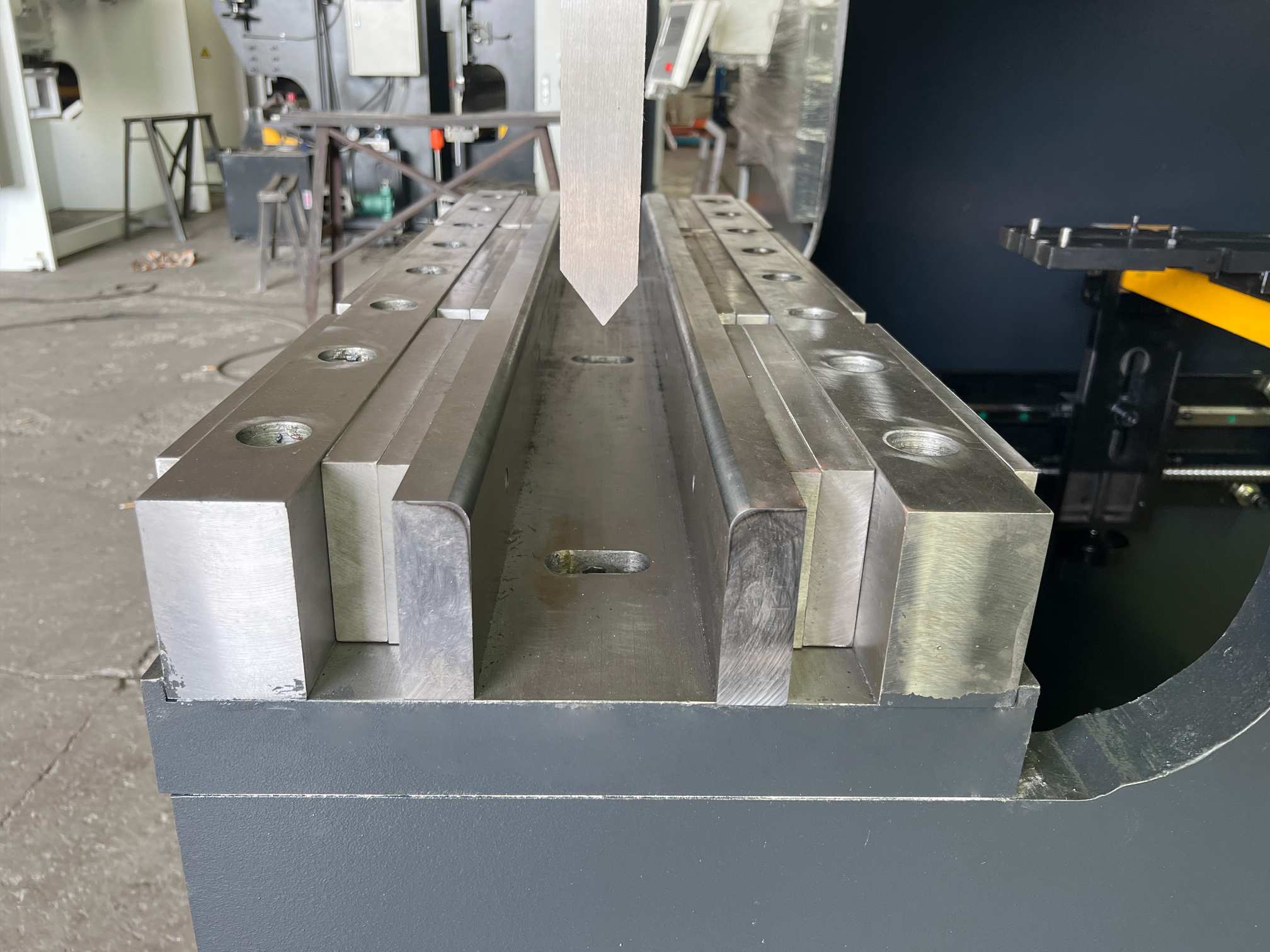

두께 20mm의 판재를 성형하기 위해 하부 금형의 V자형 개구부는 일반적으로 판재 두께의 8~10배(예: V > 160mm)로 크기를 조정하여 재료 균열을 방지하고 막대한 생산량을 충족합니다.

공구 자체는 거대하고 무거우며, CNC 심층 경화와 같은 공정을 거쳐 HRC 56~60의 높은 경도를 달성합니다. 경화층 깊이는 최대 4mm에 달하여 수백 톤에 달하는 반복적인 충격을 견딜 수 있습니다.



더 보기 +

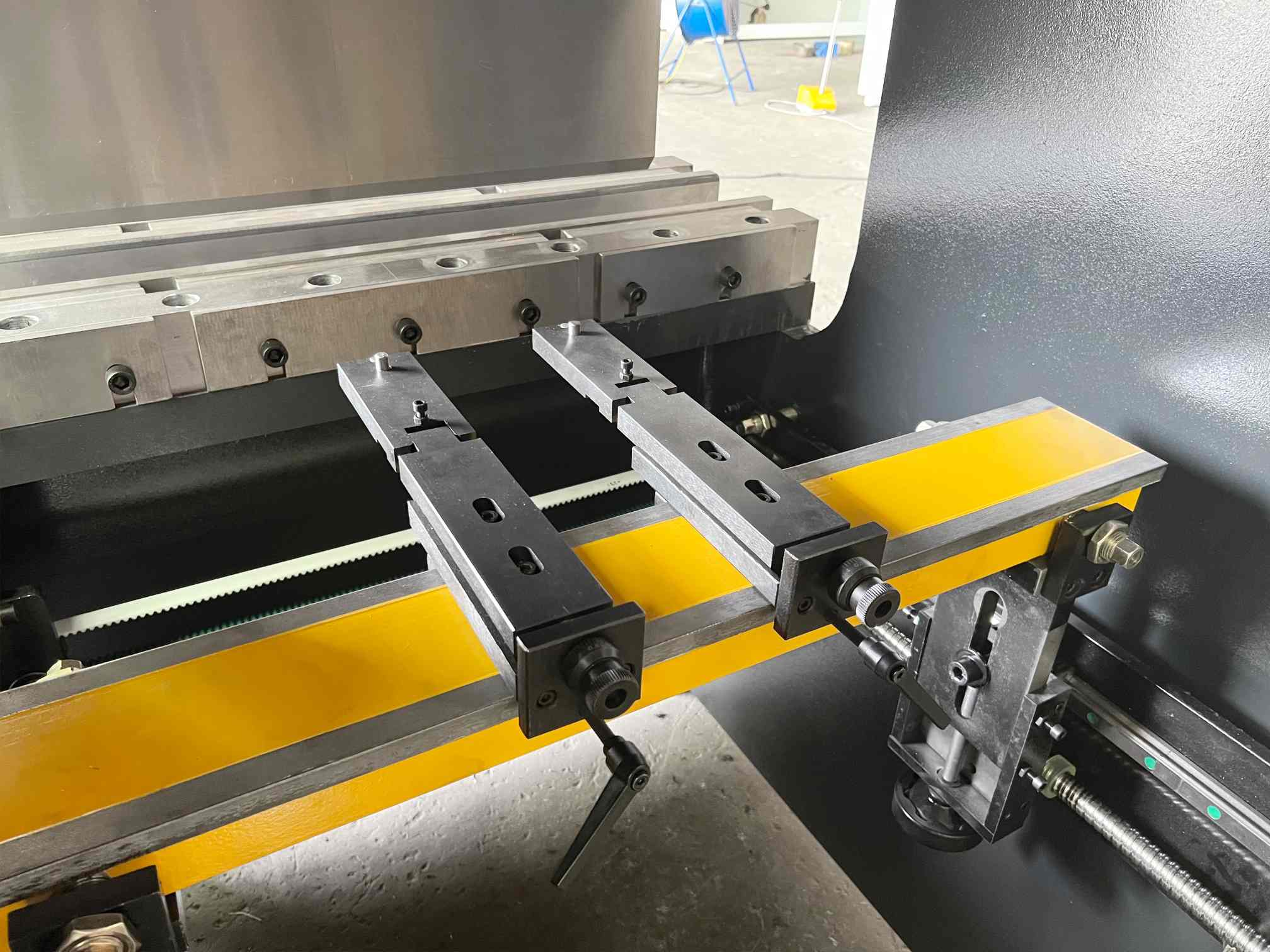

백 게이지

볼 스크류와 서보 모터를 결합하여 높은 강성, 빠른 응답 속도 및 마이크론 수준의 반복 정밀도를 구현합니다.

백게이지 빔은 처짐에 저항하도록 최적화된 단면 형상을 가진 고강도 강철로 제작되어 장기적인 정밀 안정성을 보장합니다.

더 보기 +

감속기

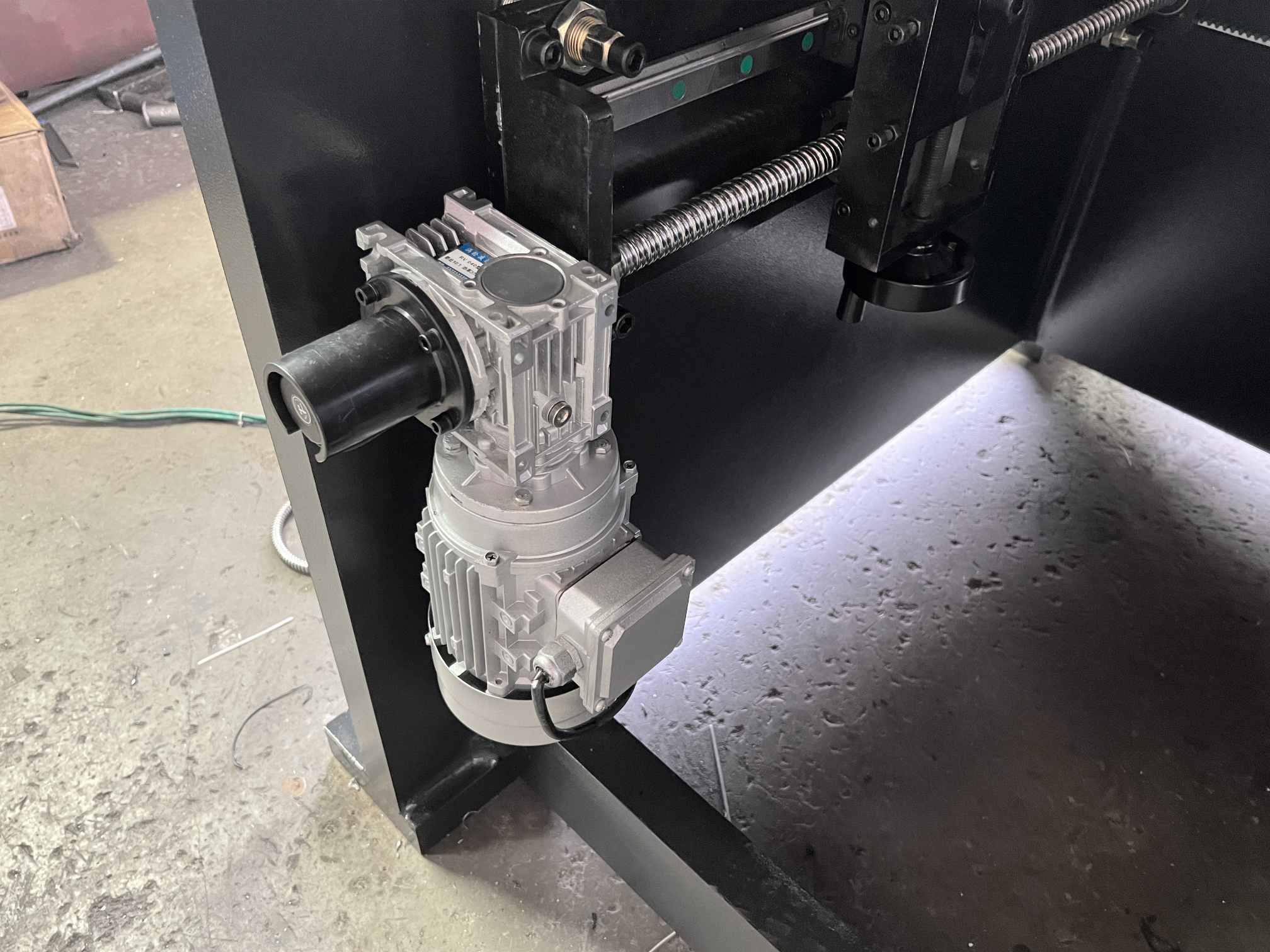

감속기는 프레스 브레이크 구동 시스템의 핵심 부품이며, 감속기의 정밀도는 기계의 안정성과 정확성을 직접적으로 결정합니다.

이 장치는 에너지 손실을 최소화하면서 모터에서 작동 메커니즘으로 효율적으로 동력을 전달합니다.
