불량률 감소, 일관성 향상 및 반복 가능한 판금 가공 결과 달성을 위한 실용적인 엔지니어링 가이드

요약 보고서

현대 판금 가공에서 벤딩 정밀도는 제조 경쟁력의 직접적인 척도가 되었습니다. 고객은 더욱 엄격한 공차, 짧은 납기, 그리고 배치별 일관된 품질을 기대합니다. 플랜지 치수가 단 1mm만 벗어나도 조립에 문제가 발생할 수 있으며, 벤딩 각도 오차가 단 2도에 불과해도 재작업, 용접 조정 또는 부품 전체 교체가 필요할 수 있습니다. 이러한 문제가 생산 과정 전반에 걸쳐 반복될 경우, 그 비용은 폐기되는 자재의 가치를 훨씬 넘어섭니다.

많은 제조업체들은 최신 CNC 프레스 브레이크가 자동으로 정확한 부품 생산을 보장한다고 생각합니다. 하지만 실제 생산 경험은 다른 현실을 보여줍니다. 어떤 업체는 일반 장비로도 뛰어난 반복성을 달성하는 반면, 어떤 업체는 고가의 장비에 투자했음에도 불구하고 일관성 없는 결과에 어려움을 겪습니다. 이러한 차이는 대개 장비 자체의 문제가 아니라, 장비를 뒷받침하는 제조 시스템의 문제입니다.

이 백서에서는 프레스 브레이크 벤딩 오류의 가장 흔한 10가지 원인을 설명하고, 일관성을 향상시키고, 불량률을 줄이며, 반복 가능한 판금 가공 결과를 얻기 위한 실용적인 엔지니어링 방법을 제시합니다.

벤딩 부정확성의 실제 비용

대부분의 제조업체는 벤딩 불량으로 인한 실제 비용을 과소평가합니다. 부품이 검사에 불합격하면 즉시 폐기된 자재의 가치를 계산하는 데 집중하는 경우가 많습니다. 하지만 실제로는 자재 비용은 문제의 극히 일부분에 불과합니다.

단 한 번의 잘못된 굽힘 작업으로 용접, 조립, 검사, 납품, 고객과의 소통에 이르기까지 연쇄 반응이 일어날 수 있습니다. 이것이 바로 선도적인 제작 업체들이 굽힘 오류를 수정하는 것뿐만 아니라 애초에 오류가 발생하지 않도록 예방하는 데 집중하는 이유입니다.

왜 좋은 기계가 여전히 불량품을 생산하는 걸까요?

판금 가공에서 가장 큰 오해 중 하나는 벤딩 정확도가 주로 기계적인 문제라는 것입니다. 실제로는 프레스 브레이크는 더 큰 제조 시스템의 구성 요소 중 하나일 뿐입니다. 최종 벤딩 정확도는 기계, 공구, 재료 및 공정이라는 네 가지 주요 시스템에 의해 결정됩니다.

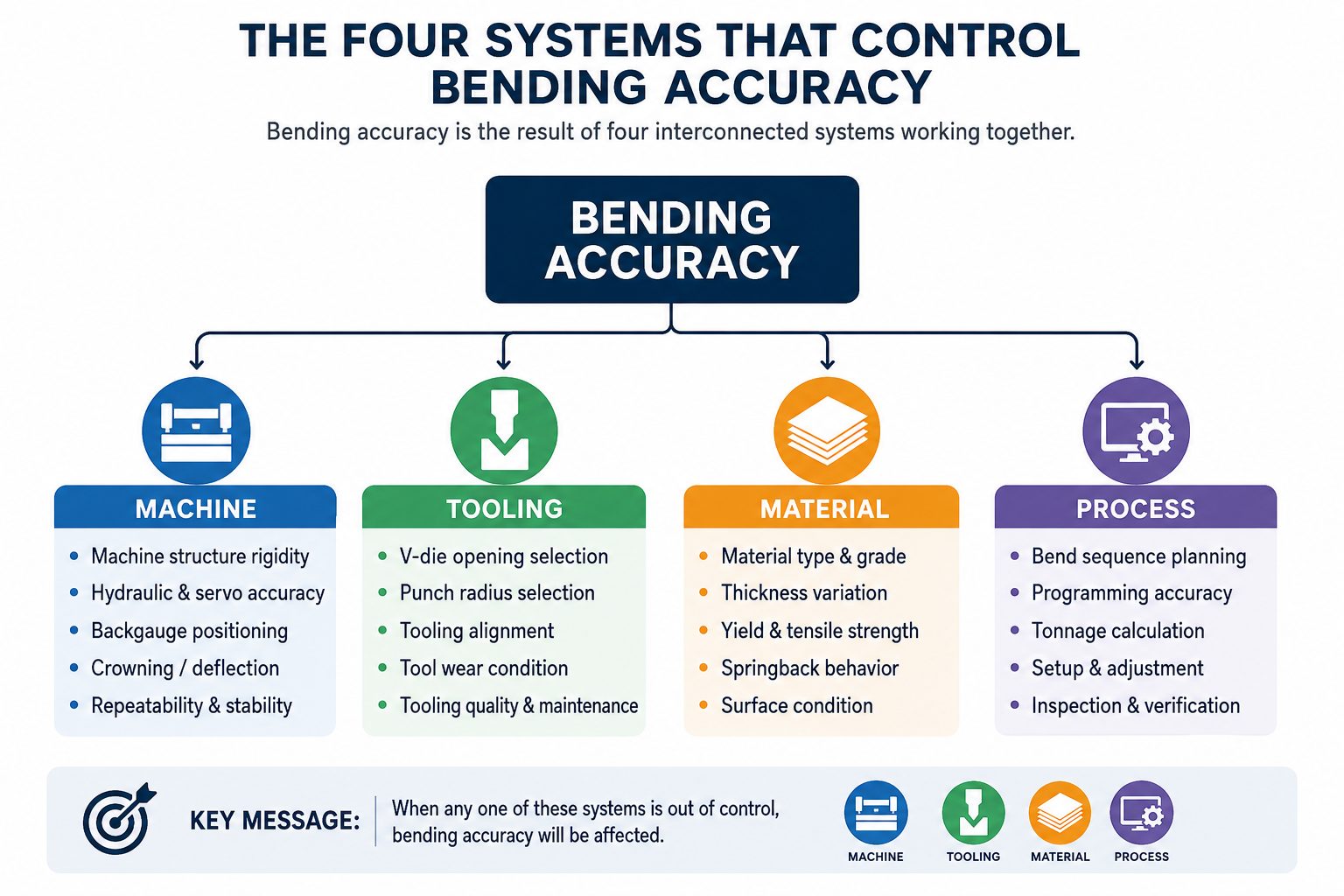

그림 1. 벤딩 정확도를 제어하는 ​​네 가지 시스템: 기계, 공구, 재료 및 공정.

원인 #1: 잘못된 V-다이 개방 선택

벤딩 공정에서 가장 중요한 결정 중 하나는 올바른 V 다이 개구부를 선택하는 것입니다. 다이 개구부는 벤딩력, 내부 반경, 스프링백 현상, 표면 품질 및 각도 일관성에 직접적인 영향을 미칩니다.

금형 개구부가 너무 작으면 필요한 톤수가 증가하고 공구 마모가 가속화됩니다. 또한 과도한 표면 자국이 발생하고 예상보다 좁은 내부 반경이 생길 수 있습니다. 반대로 금형 개구부가 너무 크면 내부 반경이 커지고 스프링백이 증가하며, 재질 및 부품 요구 사항에 맞지 않을 경우 불안정한 각도 제어가 발생할 수 있습니다.

생산 예시

3mm 연강을 벤딩하는 한 가공 공장에서 기계에 이미 설치되어 있던 V16 다이 개구부를 선택하여 사용했습니다. 그러나 이후 엔지니어링 검토를 통해 V24 개구부가 더 적합하다는 것이 밝혀졌습니다. 더 작은 다이를 사용한 결과, 필요한 톤수가 증가하고, 공구 마모가 심해지며, 표면 자국이 생기고, 각도가 일정하지 않게 되었습니다. 적절한 다이 개구부로 변경한 후 생산 안정성이 즉시 향상되었습니다.

이러한 값은 지침일 뿐이며, 절대적인 규칙은 아닙니다. 실제 선택 시에는 재료 유형, 필요한 내부 반경, 굽힘 길이, 표면 요구 사항 및 사용 가능한 프레스 브레이크 용량을 고려해야 합니다.

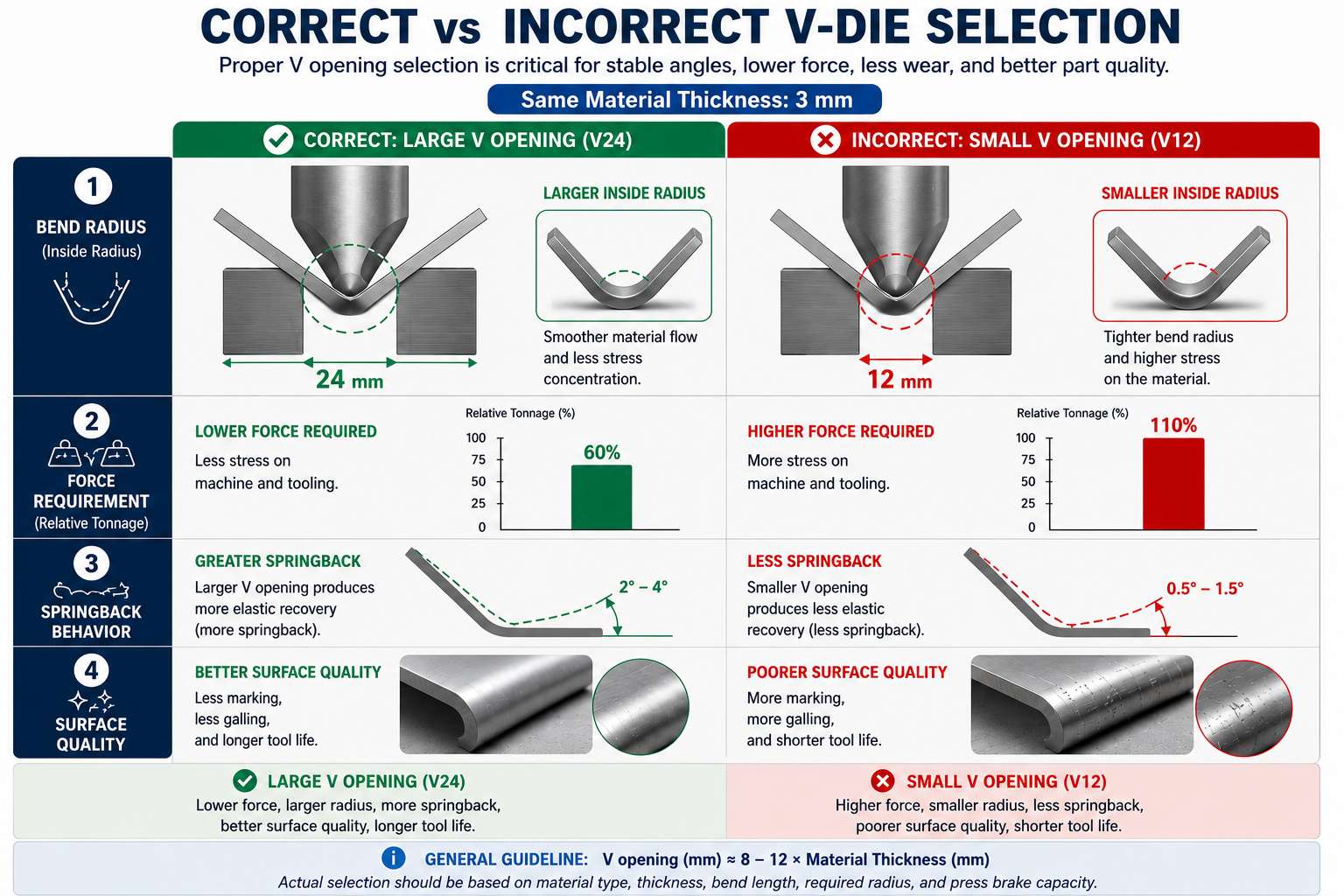

그림 2. 동일한 3mm 재료 두께에 대한 올바른 V-다이 선택과 잘못된 V-다이 선택.

원인 #2: 재료 변형 무시

모든 판금 재료가 동일한 특성을 보이는 것은 아닙니다. 공칭 두께가 동일한 재료라도 항복 강도, 인장 강도, 제조 방법, 공급업체 및 재료 배치에 따라 굽힘 결과가 다를 수 있습니다.

예를 들어, 304 스테인리스강은 일반적으로 연강보다 탄성 반발력이 더 큽니다. 알루미늄은 종종 다른 곡률 반경 가정 및 보정값을 필요로 합니다. 고강도강은 일반적으로 훨씬 더 높은 굽힘력을 요구합니다. 모든 재료를 동일하게 취급하는 제조업체는 예측 불가능한 생산 결과를 경험하는 경우가 많습니다.

가장 성공적인 제조업체들은 기본 가정에만 의존하는 것이 아니라 실제 생산 경험을 바탕으로 재료 참조 데이터를 유지합니다.

원인 #3: 잘못된 스프링백 보정

스프링백은 벤딩 오차의 가장 흔한 원인 중 하나입니다. 펀치가 후퇴한 후 재료는 탄성적으로 복원되어 원래 형태로 부분적으로 되돌아갑니다. 이때 보정이 충분하지 않으면 최종 각도가 의도한 각도보다 커집니다.

생산 예시

한 제조업체가 동일한 굽힘 매개변수를 유지하면서 연강에서 304 스테인리스강으로 재질을 변경했습니다. 그 결과 약 3도의 일정한 각도 오차가 발생했습니다. 새 재질에 맞게 스프링백 보정값을 업데이트하자 문제가 해결되었습니다. 이 간단한 조정으로 지속적인 재작업과 품질 문제를 예방할 수 있었습니다.

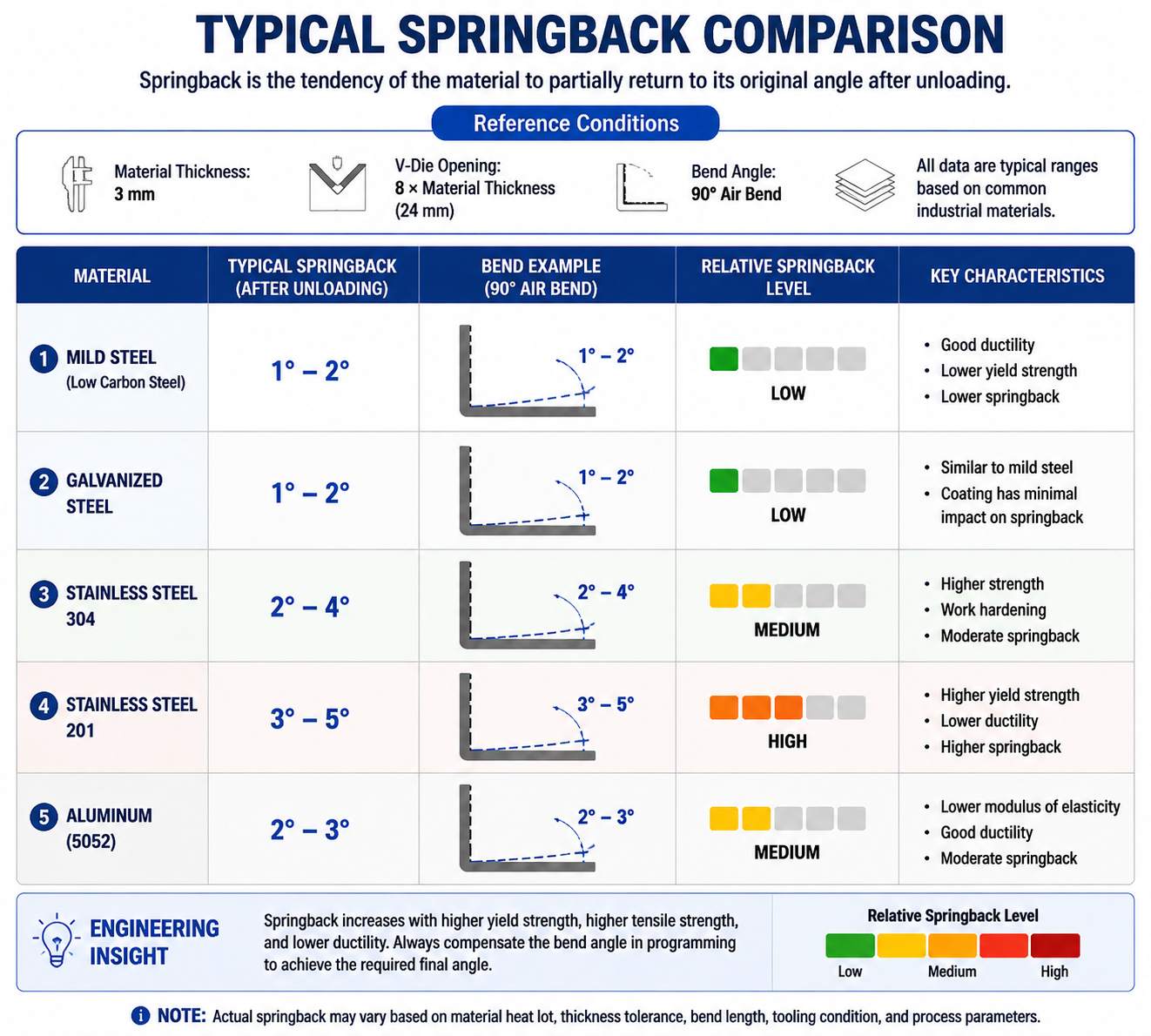

그림 3. 일반적인 판금 재료에 대한 공기 굽힘 스프링백 비교.

원인 #4: 마모되거나 손상된 공구

공구 마모는 대개 서서히 진행되기 때문에 품질 문제가 나타날 때까지 감지하기 어렵습니다. 일반적인 공구 문제로는 펀치 끝단의 마모, 다이 숄더의 마모, 표면 손상, 공구 파손 및 정렬 불량 등이 있습니다.

아주 작은 형상 변화라도 각도 일관성과 곡률 반경 형성에 상당한 영향을 미칠 수 있습니다. 선도적인 제조 시설에서는 눈에 보이는 결함이 발생할 때까지 기다리지 않고 예방적 검사 일정을 수립합니다. 공구 유지보수는 벤딩 품질을 향상시키는 가장 비용 효율적인 방법 중 하나입니다.

원인 #5: 기계 편향 및 불량한 크라운 형성

프레스 브레이크 프레임은 매우 견고하지만 완벽하게 견고한 것은 아닙니다. 하중을 받으면 프레임과 베드는 탄성적으로 변형됩니다. 크라운 보정이 없으면 긴 공작물의 중앙 부분이 양 끝보다 더 큰 굽힘 각도를 나타낼 수 있는데, 이는 기계가 중앙에서 아래로 휘어지고 굽힘선 길이를 따라 굽힘 관계가 변하기 때문입니다.

생산 예시

250톤 프레스 브레이크로 길이 4000mm의 공작물을 굽히는 생산팀은 양 끝 부분은 목표 각도인 90도에 가까웠지만, 중앙 부분은 훨씬 더 크게 측정된 것을 발견했습니다. 언뜻 보기에는 부품이 허용 가능한 것처럼 보였지만, 굽힘선을 따라 자세히 검사한 결과 편차가 드러났습니다.

최신 크라운 시스템은 이러한 휘어짐을 보정하여 각도 일관성을 크게 향상시킵니다. 긴 부품이나 고하중 작업에는 적절한 크라운 작업이 필수적입니다.

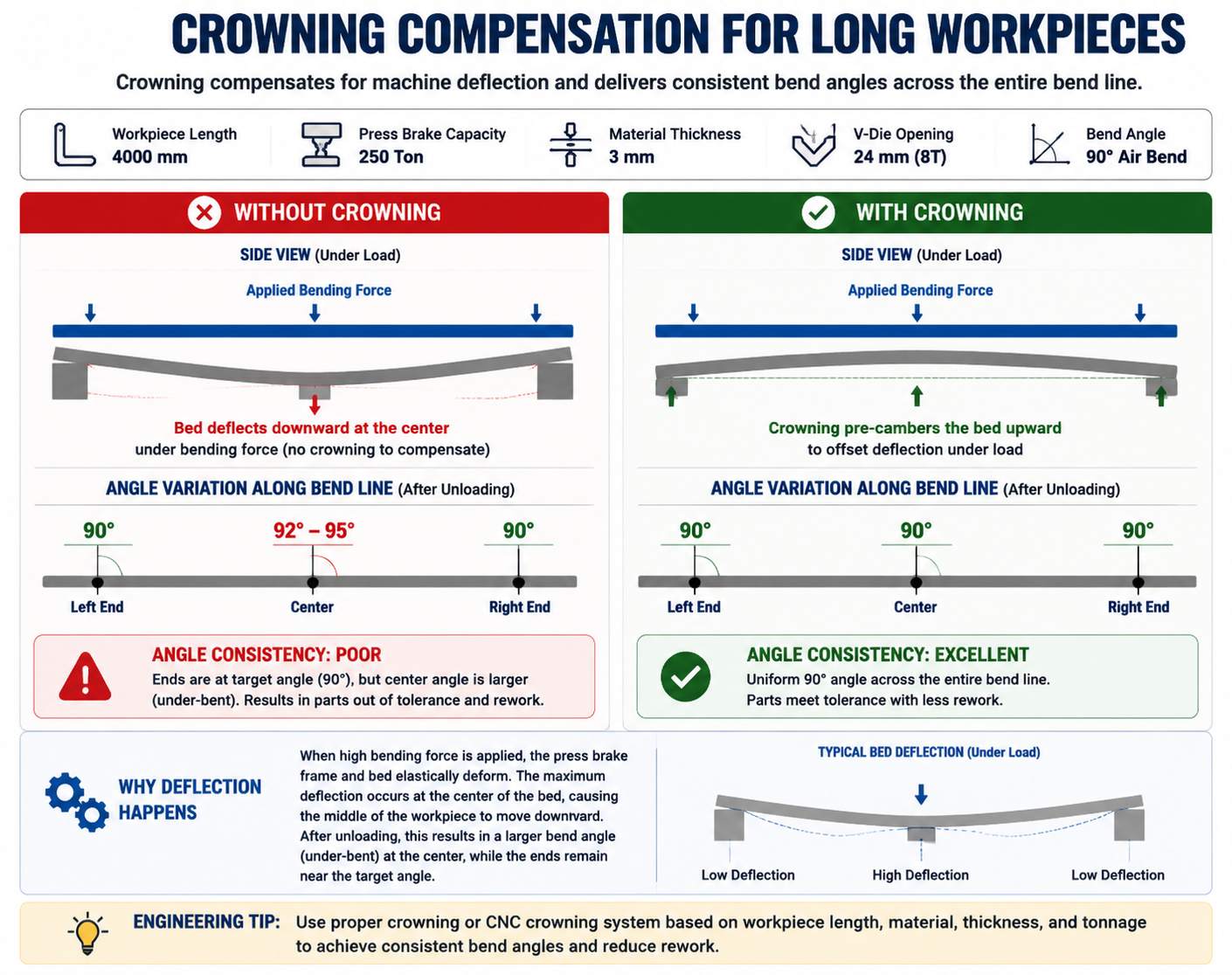

그림 4. 크라운 보정은 긴 공작물 전체에 걸쳐 일관된 각도를 유지하는 데 도움이 됩니다.

원인 #6: 백게이지 위치 오류

백게이지 정확도는 플랜지 치수에 직접적인 영향을 미칩니다. 벤딩 각도가 정확하더라도 위치 설정이 부정확하면 부품을 사용할 수 없게 될 수 있습니다. 일반적인 원인으로는 서보 보정 오류, 기계적 마모, 부품 풀림, 충돌 손상 및 불충분한 유지 보수 등이 있습니다.

단 몇 밀리미터의 위치 오차만으로도 완제품의 치수에 상당한 편차가 발생할 수 있습니다. 따라서 정기적인 교정과 초도품 검증은 여전히 ​​중요한 품질 관리 절차입니다.

원인 #7: 부적절한 벤드 시퀀스 계획

벤딩 관련 문제의 상당수는 첫 번째 벤딩 작업이 시작되기 훨씬 전에 발생합니다. 벤딩 순서가 잘못되면 부품 간섭, 공구 충돌, 위치 지정 어려움, 누적된 치수 오차 등이 발생할 수 있습니다.

생산 예시

복잡한 외함에서 작업자는 주요 긴 플랜지를 성형하기 전에 여러 개의 짧은 플랜지를 구부립니다. 초기 굽힘 작업은 후속 작업에서 위치 지정에 방해가 되어 치수 편차와 설정 시간을 증가시킵니다. 개선된 작업 순서는 이러한 방해 요소를 제거하고 정확성과 생산성을 모두 향상시킵니다.

원인 #8: 잘못된 굽힘력 또는 톤수 선택

안정적인 굽힘을 위해서는 정확한 힘 계산이 필수적입니다. 톤수가 부족하면 재료가 제대로 성형되지 않을 수 있습니다. 반대로 톤수가 과도하면 공구 및 기계 부품에 가해지는 응력이 증가하여 공구 수명이 단축될 수 있습니다.

정확한 계산을 위해서는 재료 종류, 재료 두께, 굽힘 길이, V자형 개구부, 굽힘 방법 등을 고려해야 합니다. 많은 작업자들이 단순히 힘을 증가시키는 방식으로 품질 문제를 해결하려고 하지만, 단기적으로는 효과적인 것처럼 보일 수 있습니다. 그러나 이러한 방법은 공구 마모 및 기계 응력 증가와 같은 새로운 문제를 야기하는 경우가 많습니다. 공학적 기반의 톤수 계산은 훨씬 더 신뢰할 수 있는 해결책을 제공합니다.

원인 #9: 굽힘 여유 및 K-계수 오류

평면 패턴 개발은 정확한 굽힘 여유 계산에 달려 있습니다. 잘못된 가정은 종종 전체 치수 오류, 조립 간섭, 용접 문제 및 반복적인 설정 조정으로 이어집니다.

주요 변수로는 재료 두께, 내부 반경, K-계수 및 굽힘 방식이 있습니다. 가장 신뢰할 수 있는 굽힘 여유 값은 기본 CAD 값보다는 실제 생산 측정값을 기반으로 산출됩니다. 굽힘 데이터를 지속적으로 검증하는 제조업체는 더 나은 치수 일관성을 확보할 수 있습니다.

원인 #10: 표준화된 절차의 부족

이 가이드에서 논의된 열 가지 원인 중 표준화 부족이 가장 큰 피해를 주는 경우가 많습니다. 많은 제조 공장은 개별 작업자의 경험에 크게 의존합니다. 그 결과, 동일한 기계, 동일한 재료, 동일한 공구를 사용하더라도 한 교대조는 만족스러운 부품을 생산하는 반면, 다른 교대조는 일관성 없는 결과를 낼 수 있습니다.

세계적인 제조업체들은 공구 선택 규칙, 재료별 매개변수, 스프링백 보정 값, 설정 절차, 검사 요구 사항 및 품질 검사 지점을 정의하는 문서화된 절차를 통해 이러한 변동성을 줄입니다. 표준화를 통해 벤딩 품질은 작업자 의존적인 상태에서 공정 의존적인 상태로 전환됩니다.

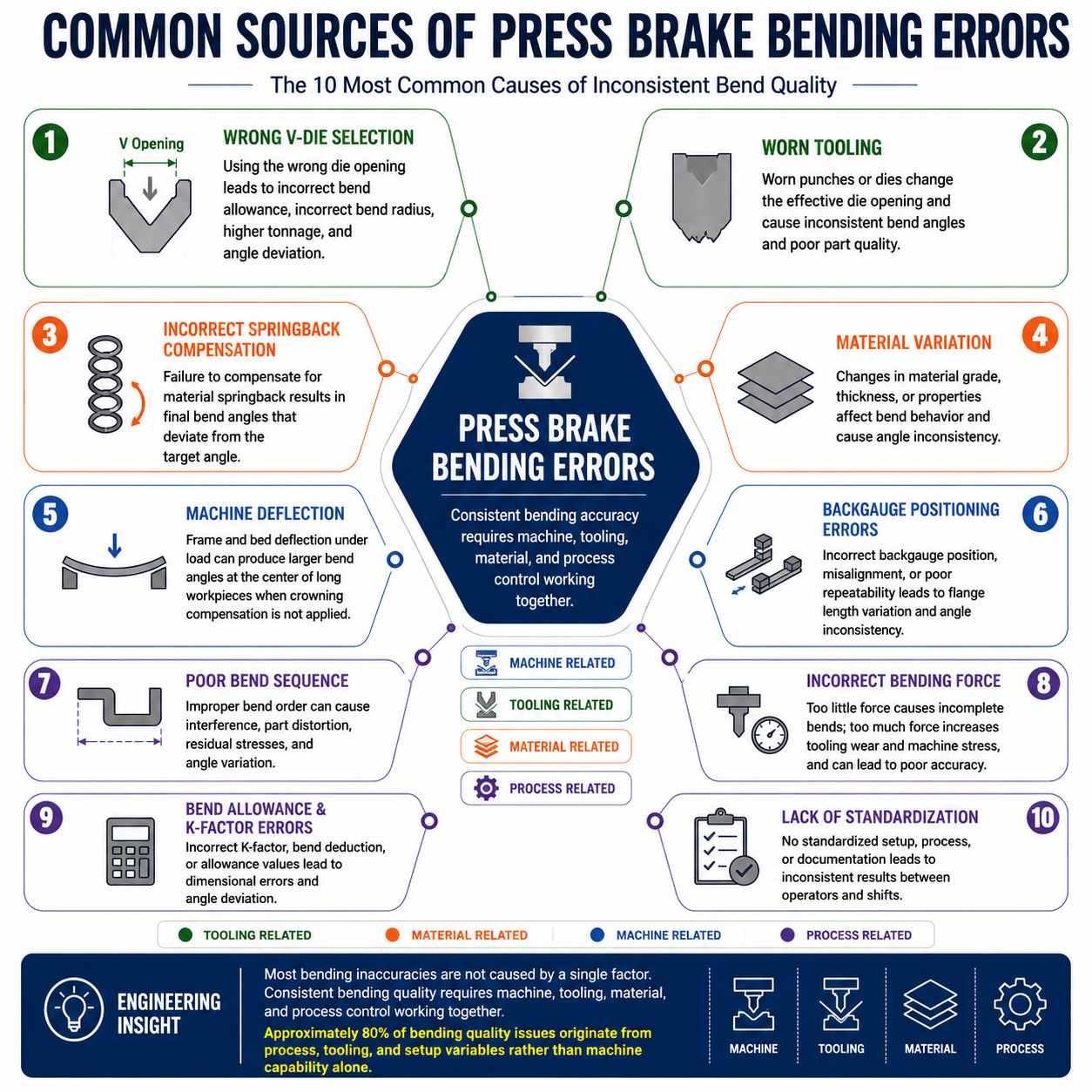

그림 5. 공구, 재료, 기계 및 공정 변수에 따른 프레스 브레이크 벤딩 오류의 일반적인 원인.

선도적인 제조업체들이 반복 가능한 정확도를 달성하는 방법

일관된 벤딩 품질로 유명한 기업들은 시행착오에 의존하는 경우가 드뭅니다. 대신, 변동성을 줄이고 시간이 지남에 따라 반복성을 향상시키는 시스템을 구축합니다.

· 재료 데이터베이스

· 스프링백 데이터베이스

· 표준화된 공구 선택

· 첫 번째 제품 검사

· 예방 유지보수 프로그램

· 백게이지 교정 일정

· 프로세스 문서화

· 운영자 교육 시스템

이러한 관행은 검증된 설정 지식을 작업자, 교대 근무 및 생산 배치 전반에 걸쳐 반복적으로 사용할 수 있도록 해주기 때문에 경쟁 우위가 됩니다.

공학적 관점: 임시방편적인 해결책 후에도 정확도 문제가 자주 재발하는 이유

판금 가공에서 가장 골치 아픈 상황 중 하나는 굽힘 문제가 해결된 듯 보이다가 며칠 또는 몇 주 후에 다시 발생하는 경우입니다. 작업자가 각도를 조정하면 생산성이 향상되고 문제가 일시적으로 사라지는 듯하지만, 결국 다시 발생합니다.

이러한 악순환은 많은 가공 업체들이 근본 원인을 해결하기보다는 증상만 교정하기 때문에 발생합니다. 예를 들어, 어떤 업체는 굽힘 각도가 일정하지 않은 문제를 겪고 굽힘 깊이를 변경하는 것으로 해결할 수 있습니다. 이렇게 하면 각도가 다시 정상으로 보이는 듯하지만, 실제 원인은 재료의 편차, 공구 마모, 크라운 설정 또는 스프링백 보정 문제일 수 있습니다. 근본 원인을 해결하지 않으면 결국 문제는 다시 발생합니다.

벤딩 정밀도 제어 시스템 구축

선도적인 제조업체들은 단순히 경험에만 의존하여 벤딩 정밀도를 관리하지 않습니다. 그들은 벤딩 공정을 중심으로 제어 시스템을 구축합니다. 실용적인 벤딩 정밀도 제어 시스템은 일반적으로 다섯 단계로 구성됩니다.

생산 사례 연구

사례 연구 #1: 스테인리스 스틸 케이스 제조

전기함 제조업체는 연강에서 스테인리스강으로 재질을 변경할 때 각도 편차가 반복적으로 발생하는 문제를 겪었습니다. 초기에는 벤딩 깊이를 늘리고 기계 설정을 조정했습니다. 결과는 일시적으로 개선되었지만, 불일치는 계속되었습니다.

근본 원인 분석 결과, 사용 중인 스프링백 값이 스테인리스강이 아닌 일반강을 기준으로 개발된 것으로 나타났습니다. 이에 따라 스테인리스강 스프링백 기준표를 작성하고 재질별 보정값을 설정했습니다. 그 결과, 각도 변동이 줄어들고, 설치 시간이 단축되었으며, 불량률이 감소했습니다.

사례 연구 #2: 긴 공작물 각도 변화

구조 패널을 생산하는 한 제조 회사에서 중앙 각도가 허용 오차 범위를 벗어났지만 양 끝 부분은 목표값에 근접했다고 보고했습니다. 작업자들은 처음에는 공구 마모를 의심했습니다. 조사 결과 크라운 보정이 불충분했던 것으로 드러났습니다. 크라운 보정을 적절히 조정한 후, 가공물 전체 길이에 걸쳐 각도 균일성이 향상되었습니다.

사례 연구 #3: 운영자 간 결과 불일치

한 제조 시설에서 A조는 일관된 품질의 부품을 생산하는 반면, B조는 잦은 재작업이 발생한다고 보고했습니다. 사용된 장비, 자재, 공구는 모두 동일했습니다. 근본적인 원인은 표준화된 설정 절차의 부재였습니다. 각 작업자는 서로 다른 보정 값, 설정 방법, 검사 기법을 사용했습니다. 문서화된 벤딩 표준을 도입한 후 생산 일관성이 크게 향상되었습니다.

벤딩 정확도에 대한 흔한 오해

권장 정확도 향상 로드맵

즉각적인 개선을 원하는 제조 업체라면 다음 단계를 따르면 높은 투자 대비 효과를 얻을 수 있습니다. 대부분의 제조업체는 새로운 장비를 구매하지 않고도 상당한 개선을 이룰 수 있습니다.

실제 벤딩 정확도 점검표

생산을 시작하기 전에 다음 사항을 확인하십시오.

이 간단한 체크리스트를 사용하면 흔히 발생하는 많은 생산 문제를 사전에 예방할 수 있습니다.

엔지니어링 허브 리소스 가이드

제조업체가 벤딩 정확도를 향상시킬 수 있도록 ZYCO 엔지니어링 허브는 이 가이드에서 다루는 주제를 뒷받침하는 실용적인 엔지니어링 자료를 제공합니다.

이러한 자료들을 종합하면 벤딩 오류를 줄이고 제조 일관성을 향상시키는 데 실질적인 틀을 제공합니다.

결론

프레스 브레이크 벤딩의 정확도를 향상시키려면 더 나은 장비를 구입하는 것 이상의 노력이 필요합니다. 기계, 공구, 재료 및 공정 변수를 체계적으로 제어하는 ​​제조업체는 일관적으로 더 나은 품질, 더 낮은 불량률 및 더 높은 수익성을 달성합니다.이를 위해서는 적절한 공구 선택, 검증된 재료 데이터, 스프링백 제어, 기계 유지 보수, 정확한 톤수 계산, 굽힘 허용 오차 검증, 크라운 조정, 백게이지 교정 및 공정 표준화를 결합한 체계적인 엔지니어링 접근 방식이 필요합니다.

가장 성공적인 제조업체들은 벤딩 정확도가 단일 기계 설정이 아닌 전체 제조 시스템의 결과라는 것을 이해하고 있습니다. 이 가이드에서 논의된 10가지 요소를 제어함으로써 제조업체는 불량률을 줄이고, 일관성을 향상시키며, 생산성을 높이고, 전 세계 고객에게 더 높은 품질의 제품을 제공할 수 있습니다.

제조 공차가 점점 더 엄격해지고 고객 기대치가 높아짐에 따라, 엔지니어링 기반의 벤딩 기술은 성공적인 판금 가공의 가장 중요한 기반 중 하나로 남을 것입니다.

더 알아보기

ZYCO 엔지니어링 허브를 살펴보세요:

calculator.zycomachine.com/engineering-tools

FAQ 스키마 콘텐츠

내 벤딩 각도가 일정하지 않은 이유는 무엇입니까?

굽힘 각도가 일정하지 않은 이유는 일반적으로 재료의 차이, 스프링백 차이, 공구 마모, 크라운 문제, 백게이지 위치 오류 또는 일관성 없는 설정 절차 때문입니다.

V-다이 개구부는 벤딩 정확도에 어떤 영향을 미칩니까?

V자형 개구부는 필요한 힘, 내부 반경, 스프링백 특성, 표면 품질 및 각도 일관성에 영향을 미칩니다. 잘못된 개구부를 선택하면 불안정한 결과가 초래되는 경우가 많습니다.

재질 유형이 복원력에 영향을 미치나요?

네. 재질에 따라 스프링백 값이 다릅니다. 스테인리스강은 일반적으로 연강보다 스프링백이 크며, 알루미늄의 경우 다른 반경 및 보정 가정이 필요한 경우가 많습니다.

긴 공작물에서 굽힘 각도가 구간별로 다르게 나타나는 이유는 무엇일까요?

기계 변형과 불충분한 크라운 보정은 긴 부품에서 각도 변화가 발생하는 일반적인 원인입니다.

프레스 브레이크 공구는 얼마나 자주 검사해야 합니까?

검사 빈도는 생산량과 재료 유형에 따라 다르지만, 마모로 인한 정확도 문제를 예방하기 위해 공구는 정기적으로 점검해야 합니다.

더 나은 프레스 브레이크가 모든 정밀도 문제를 해결할 수 있을까요?

아니요. 벤딩 정확도는 기계, 공구, 재료 및 공정 제어가 모두 함께 작동해야 합니다.

굽힘 일관성을 향상시키는 가장 빠른 방법은 무엇일까요?

일반적으로 설정 절차, V-다이 선택, 스프링백 보정 및 첫 번째 제품 검사를 표준화하면 개선 속도가 가장 빠릅니다.

왜 다른 연산자를 사용하면 다른 결과가 나올까요?

대부분의 경우 작업자 간의 편차는 기계 성능보다는 일관성 없는 절차에서 비롯됩니다.
