벤딩 머신에 레이저 정렬 기술 적용

판금 가공 분야에서 벤딩 머신은 제품 윤곽을 형성하는 핵심 장비이며, 그 정확도는 완제품의 품질에 직접적인 영향을 미칩니다. 전통적인 굽힘 기계 수동 마킹 및 기계식 블록 위치 지정에 의존하는 방식은 작동이 번거롭고 경험에 따라 쉽게 제한됩니다. 레이저 기술이 발전함에 따라 레이저 정렬 시스템 공정이 굽힘 가공에 도입되어 효율성과 정확성 향상에 중요한 돌파구가 되었습니다. 본 논문에서는 레이저 정렬 시스템의 기술 원리, 적용 시나리오 및 미래 전망을 심층적으로 분석합니다.

Ⅰ. 레이저 정렬 기술의 작동 원리

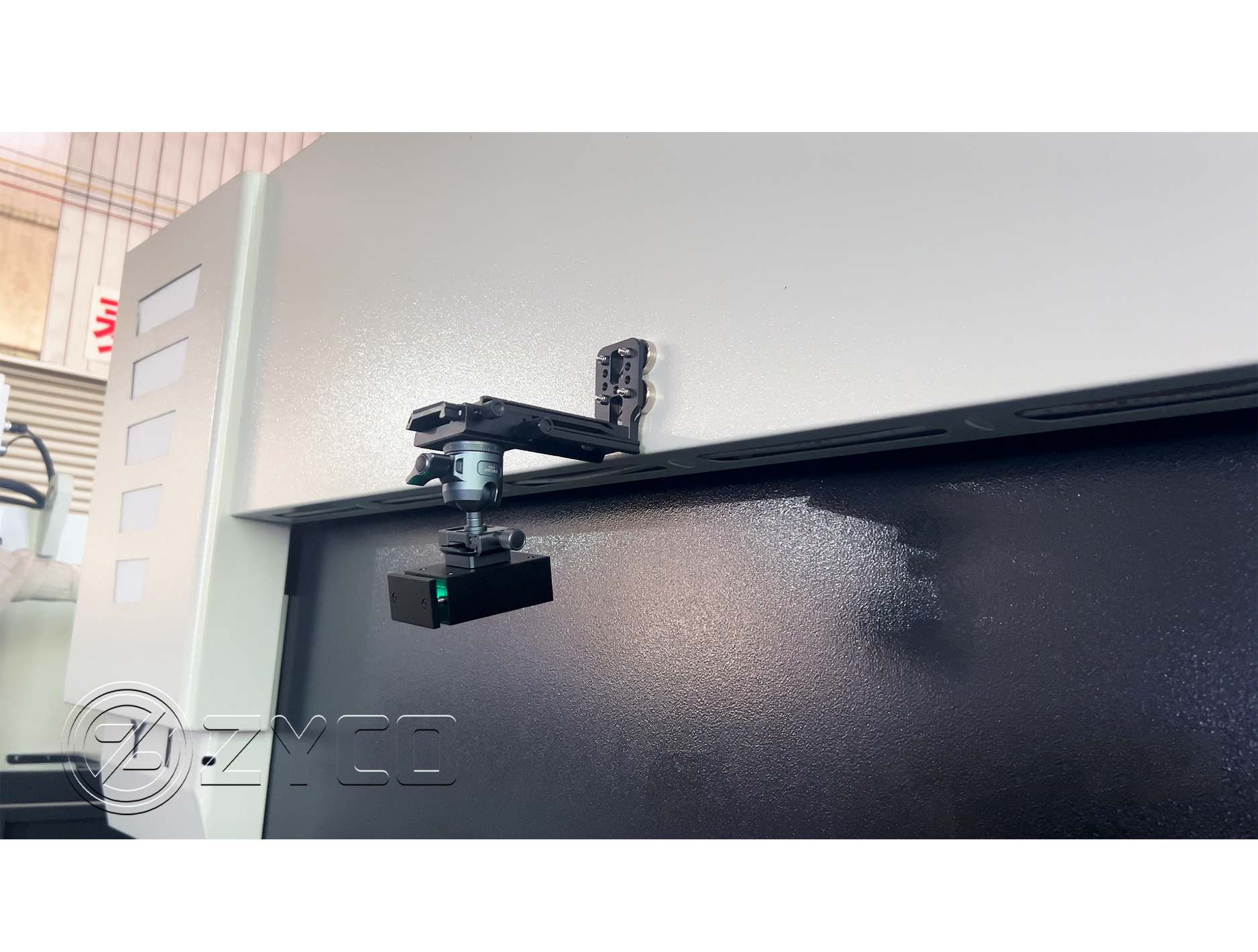

레이저 정렬 시스템은 고정밀 레이저 송신기와 광 센서를 통합하여 실시간 동적 교정 네트워크를 구축합니다. 핵심 프로세스는 다음과 같습니다.

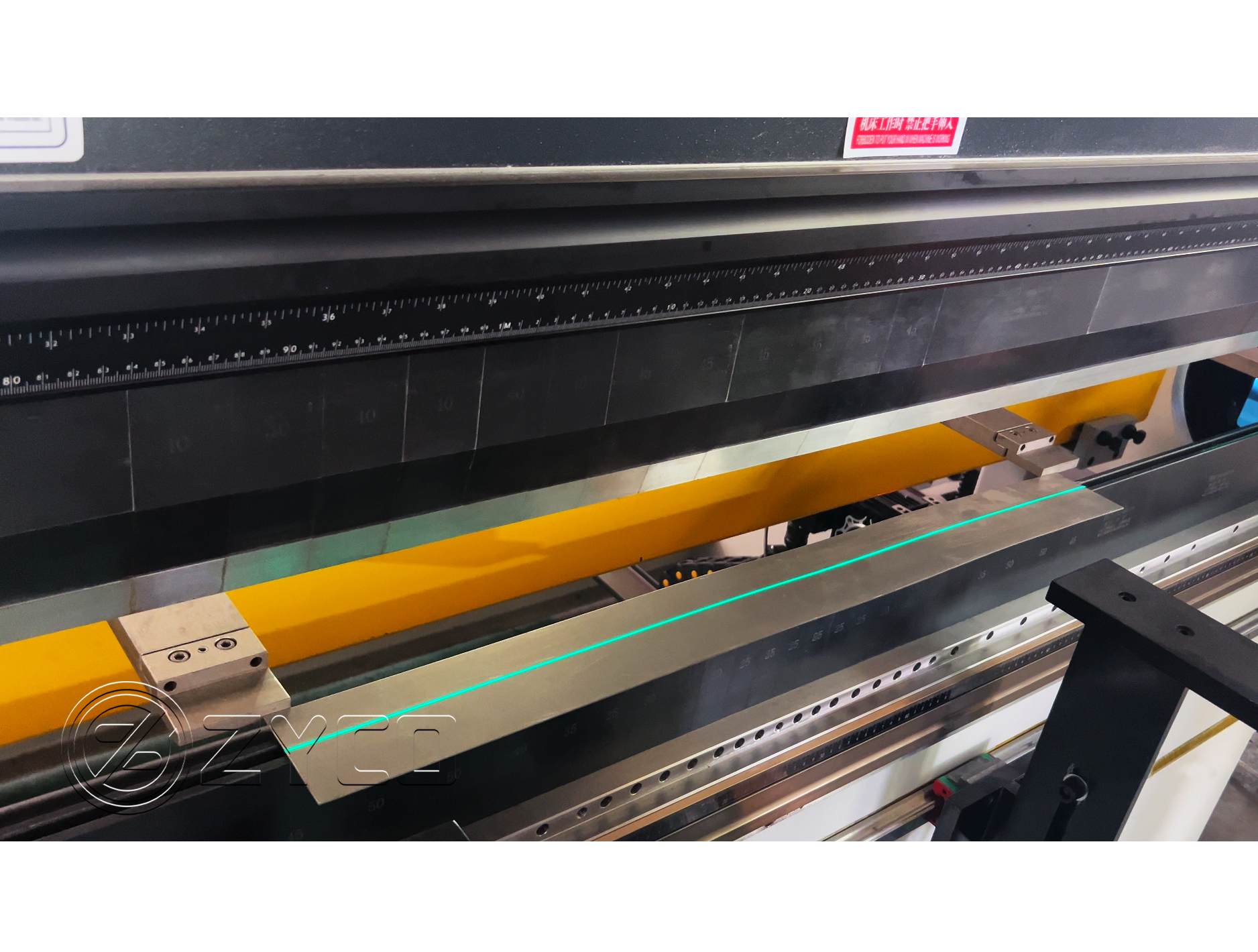

1. 레이저 투사 위치 지정: 굽힘 기계 작업대에 눈에 보이는 레이저 선을 투사하여 굽힘 위치를 정확하게 표시합니다. 판금기존의 물리적 블록을 대체합니다.

2. 레이저 감지: 금속판 굽힘 제품의 경우 레이저 라인을 통해 제품의 직진성을 검출할 수 있습니다.

Ⅱ. 레이저 정렬 기술의 핵심 장점

1. 정확도 향상: 수동 시각적 오류를 제거하고 복잡한 다중 패스 굽힘의 누적 오류를 70% 이상 줄여 특히 항공우주와 같은 고정밀 분야에 적합합니다.

2. 효율성 혁신: 수동 표시와 반복적인 굽힘 단계를 제거하고, 금형 변경 디버깅 시간을 50% 단축하고, 소량 배치 및 다양한 종류의 유연한 생산에 적응합니다.

3. 인간-기계 협업 최적화: 운전자는 시각적 인터페이스를 통해 정렬 상태를 실시간으로 모니터링하여 물리적 부하를 줄이고 안전성을 크게 향상시킵니다.

4. 데이터 추적성: 이 시스템은 모든 굽힘 매개변수를 기록하고, 프로세스 최적화와 품질 추적을 지원하며, 산업 4.0의 지능형 추세를 준수합니다.

III. 일반적인 적용 시나리오 및 사례

- 자동차 부품 제조: 자동차 회사가 레이저 정렬 벤딩 머신을 도입한 후, 도어 힌지 브라켓의 굽힘 일관성이 89%에서 99.5%로 증가했으며 폐기율은 40% 감소했습니다.

- 정밀 전자 쉘 처리: 초박형 스테인리스 스틸 쉘의 경우 레이저 시스템은 0.1mm 수준의 미세 조정을 구현하여 소재 표면에 긁힘이 생기는 것을 방지합니다.

- 특수 형상 부품의 효율적인 성형: 사용자 정의된 사전 설정 레이저 경로 라이브러리를 통해 U형 및 Z형과 같은 복잡한 굽힘 방식으로 빠르게 전환하여 주문 요구 사항을 충족합니다.

IV. 기술적 과제와 미래 전망

현재 레이저 정렬 기술은 고반사율 재료의 간섭 및 여러 겹의 중첩 보정과 같은 어려움에 직면해 있습니다. 향후 개발 방향은 다음과 같습니다.

- AI 적응 알고리즘: 머신 러닝과 결합하여 재료 특성을 자동으로 식별하고 보상 모델을 최적화합니다.

- 여러 기기 간 협업: 레이저 절단기 및 용접 로봇과 연결하여 전체 공정의 디지털 생산 라인을 구축합니다.

- 저렴한 대중화 솔루션: 중소기업이 기술을 업그레이드하는 데 도움이 되는 컴팩트한 모듈식 레이저 시스템을 개발합니다.

결론

레이저 정렬 기술은 굽힘 가공의 정밀성을 재정의하고 금속 가공을 "경험 중심"에서 "데이터 중심"으로 전환하는 데 기여합니다. 지능형 제조가 심화됨에 따라 이 기술은 판금 작업장에서 필수적인 "스마트 아이"로 자리매김하여 산업 정밀성과 유연한 생산에 지속적인 운동 에너지를 불어넣을 것입니다.
