굽힘 반경: 완벽한 가이드

프레스 브레이크 판금 가공에서 가장 중요한 도구 중 하나입니다. 프레스 브레이크 판금 가공에서 굽힘 반경은 굽힘 효과에 영향을 미치는 핵심 요소입니다. 이 글에서는 판금의 굽힘 반경에 대해 간략하게 살펴보겠습니다.

Ⅰ. 판금의 굽힘 반경은 얼마입니까?

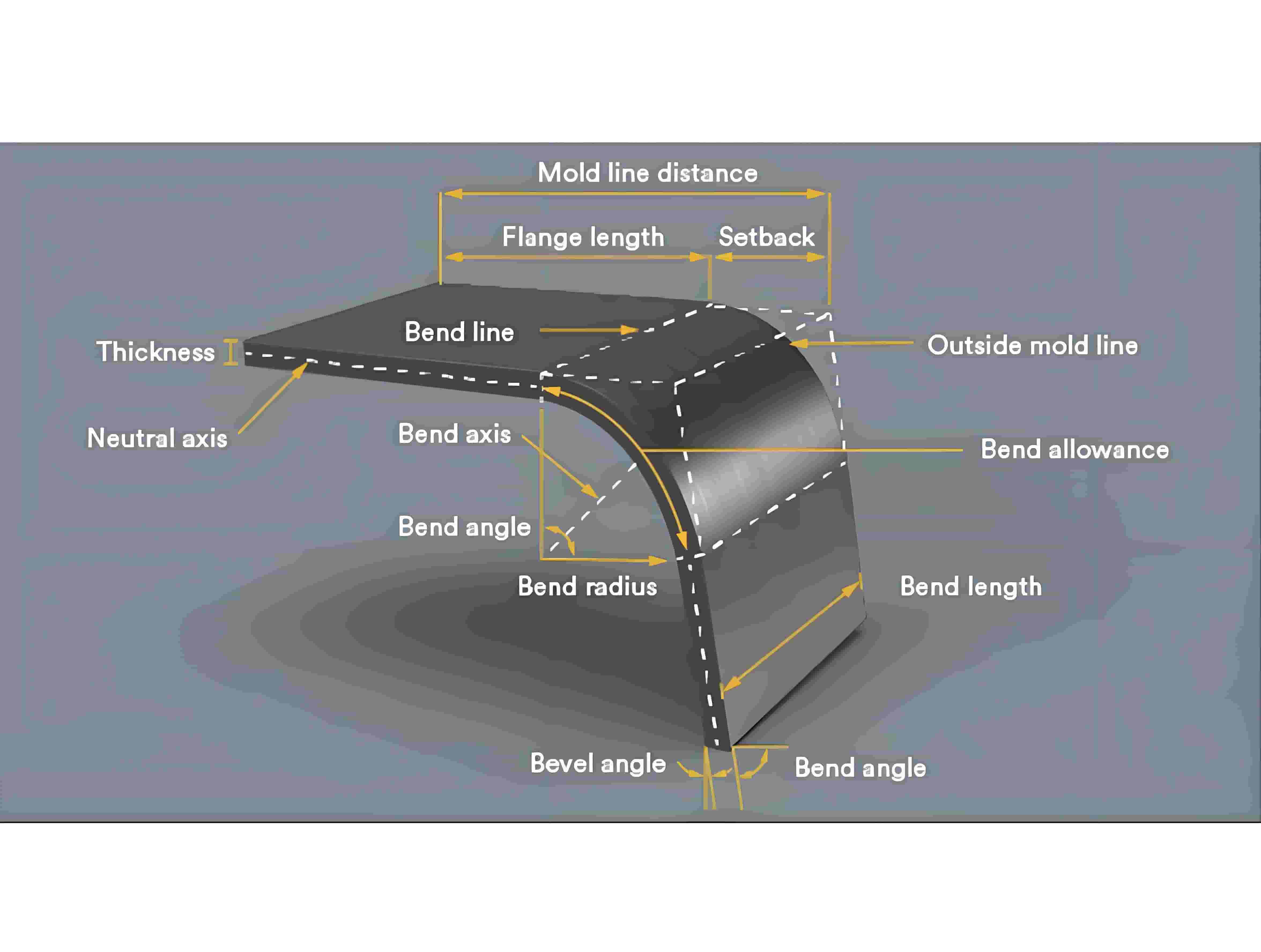

그만큼 굽힘 반경 판금의 굽힘 반경은 판금 가공 중 소재가 굽혀질 때 형성되는 내부 곡선의 반경을 의미합니다. 이 반경은 굽힘 부품의 외관과 구조적 강도를 보장하는 데 매우 중요합니다. 굽힘 반경의 크기는 소재의 응력 분포, 굽힘 각도의 정확도, 그리고 후속 가공의 난이도에 영향을 미칩니다.

Ⅱ. 무엇이 결정되는가 굽힘 판금?

1. 재료 종류

알루미늄, 스테인리스강, 탄소강 등 다양한 소재는 연성과 강도가 다르므로 필요한 굽힘 반경에 영향을 미칩니다. 유연한 소재는 더 작은 굽힘 반경을 사용할 수 있는 반면, 경도가 높은 소재는 더 큰 굽힘 반경이 필요합니다.

2. 재료 두께

일반적으로 재료가 두꺼울수록 재료 균열이나 바람직하지 않은 응력 집중을 방지하기 위해 굽힘 반경이 커야 합니다.

3. 굽힘 각도

굽힘 각도가 클수록, 굽힘 과정에서 재료가 갈라지거나 변형되지 않도록 하려면 더 큰 굽힘 반경이 필요할 수 있습니다.

4. 가공기술

다양한 굽힘 공정(예: 에어 벤딩, 바텀 다이 벤딩 등)마다 굽힘 반경에 대한 요구사항이 다릅니다. 굽힘 속도 및 압력과 같은 공정 변수 또한 최종 굽힘 반경에 영향을 미칩니다.

5. 금형 설계

금형의 모양과 디자인은 굽힘 가공 중 재료의 응력을 결정합니다. 좋은 금형은 필요한 굽힘 반경을 달성하는 데 도움이 될 수 있습니다.

6. 후속 처리 요구 사항

후속 가공(용접, 도장 등)에 굽힘 반경에 대한 특정 요구 사항이 있는 경우 적절한 반경을 선택하기 위해 이러한 요소를 고려해야 합니다.

Ⅲ. 굽힘 반경 계산 프레스 브레이크

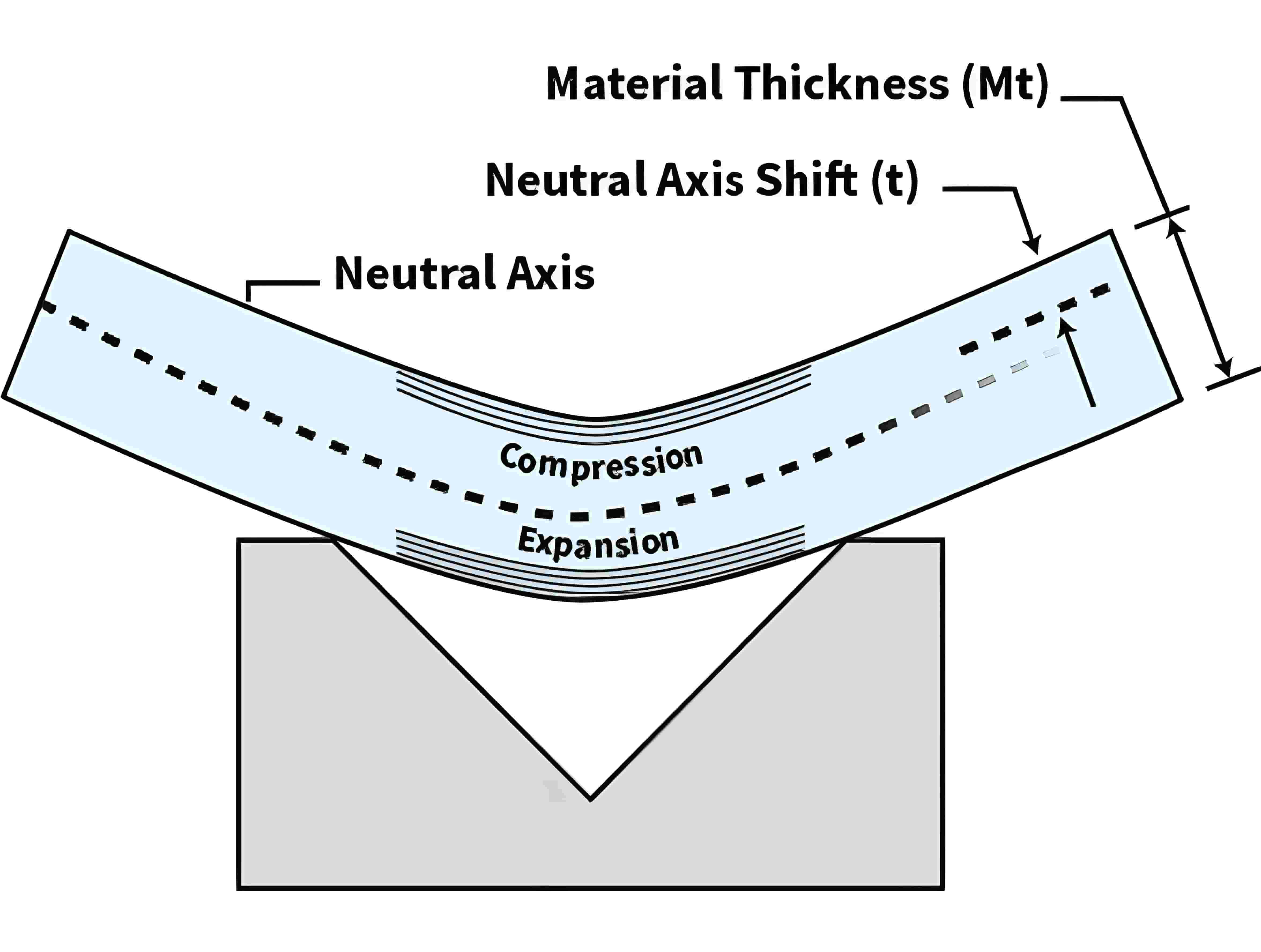

먼저, 8-폴드 법칙에 따라 금형 개구부를 선택합니다. V자형 금형 개구부는 소재 두께의 8배가 되도록 하는 것이 좋습니다. 금형 개구부의 크기는 굽힘 반경에 직접적인 영향을 미칩니다.

판금의 이상적인 굽힘 반경을 결정하는 정확한 공식은 없지만, 특정한 힘 조건 하에서 굽힘 반경은 판금 두께와 동일하다고 추정할 수 있습니다.

재료 두께의 변화가 이 추정치의 정확도에 영향을 미칠 수 있다는 점에 유의해야 합니다. V-다이 개구부는 재료 두께의 6배에서 12배까지 가능합니다. 굽힘 반경은 재료 두께와 밀접한 관련이 있습니다. 재료 두께가 6mm 미만인 경우, 굽힘 반경은 재료 두께와 동일합니다.

재료 두께가 6mm를 초과하고 12mm 미만인 경우, 굽힘 반경은 일반적으로 재료 두께의 1.5배입니다. 재료 두께가 12mm를 초과하는 경우, 굽힘 반경은 재료 두께의 약 3배입니다.

프레스 브레이크의 굽힘 반경은 다음 공식을 사용하여 계산할 수 있으며, 모두 밀리미터 단위입니다.

r = (v - mt) / 2

- R은 굽힘 반경입니다

- V는 다이의 V자형 개구부의 폭이다.

- MT는 재료 두께입니다

예를 들어, 다이 개구부가 30mm이고 판 두께가 3mm인 경우 굽힘 반경은 R=(30-3)/2=13.5mm입니다.

이는 대략적인 지침일 뿐이며, 굽힘 반경에 영향을 미치는 요인이 많기 때문에 정확한 수치를 정하기는 어렵습니다. 판 두께가 굽힘 반경과 같을 때 최적의 굽힘 반경을 얻을 수 있습니다. 이 반경으로 형성된 굽힘은 각도와 크기가 일정하며, 스프링백은 최소화됩니다.

IV. 판금의 최소 굽힘 반경은 얼마입니까?

굽힘 반경이 작을수록 필요한 굽힘 압력이 커집니다. 판금은 굽힘 가공 중 균열, 변형 또는 파손되기 쉽고, 금형 손상도 쉽습니다. 이러한 문제를 방지하려면 최소 내부 굽힘 반경에 주의해야 합니다.

굽힘 방법, 재료 및 금형의 특성이 다르므로 최소 굽힘 반경에도 주의해야 합니다. 완벽한 판금 제품을 얻으려면 굽힘의 내부 반경을 판 두께에 가깝게 설정하십시오.

연성이 높은 판금 재료를 선택하십시오. 판금의 인장 강도와 경도가 높을수록 필요한 굽힘 압력도 커집니다.

굽힘 반경은 판금 굽힘 가공에서 중요한 역할을 합니다. 정확한 내경은 가공물의 굽힘 품질을 보장합니다. 판금 굽힘 가공 시 내경이 올바르지 않으면 가공물이 변형되거나 파손될 수 있습니다. 이 글에서는 판금 굽힘 가공에 대한 개요를 제공합니다. ZYCO의 사용 프레스 브레이크 더욱 정밀한 공작물 생산에 도움이 됩니다. 큰 반경의 벤딩이나 벤딩 머신을 이용한 다른 유형의 판금 벤딩에 대해 궁금한 점이 있으시면 언제든지 문의해 주세요.
