프레스 브레이크 벤딩 시 스테인리스강의 스프링백 현상을 줄이는 방법은 무엇일까요?

판금 가공업자, 프레스 브레이크 작업자 및 공구 엔지니어를 위한 전문 엔지니어링 가이드

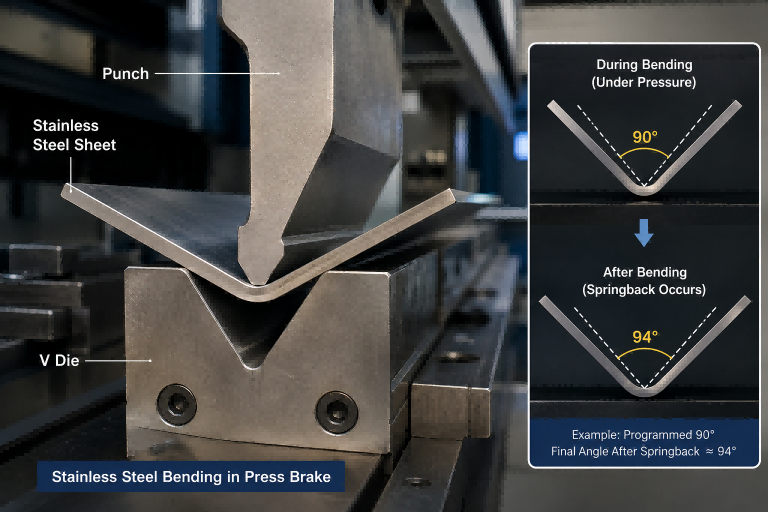

 그림 1. CNC 프레스 브레이크 환경에서의 스테인리스강 벤딩 공정.

스테인리스강 가공에서 스프링백은 굽힘 각도 오차의 가장 흔한 원인 중 하나입니다.
일반 강철이나 알루미늄에 비해 스테인리스강은 굽힘 시 더 많은 탄성 에너지를 저장하므로 굽힘력이 해제된 후에도 재료가 부분적으로 원래 상태로 복원됩니다.

프레스 브레이크 작업자와 툴링 엔지니어에게 있어 제어되지 않은 스프링백은 반복적인 각도 수정, 부품의 불균일성, 조립 문제 및 생산 효율 저하로 이어질 수 있습니다.

실제 판금 제조 환경에서 스프링백 제어는 단순히 기계 톤수만으로 달성되는 것이 아닙니다. 재료의 특성, V-다이 간격, 펀치 반경, 벤딩 방식, 기계 정밀도, 작업자 경험 등 여러 요소가 복합적으로 작용해야 합니다.

스테인리스강이 더 높은 탄성 복원력을 갖는 이유는 무엇일까요?

주된 이유는 스테인리스강의 높은 항복 강도와 탄성 때문입니다.

프레스 브레이크 벤딩 작업 중 판재의 바깥쪽 층은 인장 응력을 받고 안쪽 층은 압축 응력을 받습니다. 하중이 제거된 후 탄성 변형의 일부가 자연적으로 회복되면서 굽힘 각도가 약간 벌어집니다.

일반적인 스테인리스강 등급은 다음과 같습니다.

• 201 스테인리스강은 일반적으로 더 큰 탄성 복원력을 나타냅니다.
• 304 스테인리스강은 더 안정적이지만 여전히 상당한 강도를 가지고 있습니다.
• 고강도 스테인리스강은 더 큰 보상값이 필요합니다.

실제 제작 작업장에서 작업자들은 동일한 두께의 재료를 사용하더라도 스프링백 결과가 다르게 나타나는 현상을 종종 발견합니다. 이것이 바로 숙련된 작업자들이 대량 생산 전에 항상 굽힘 시험을 실시하는 이유입니다.

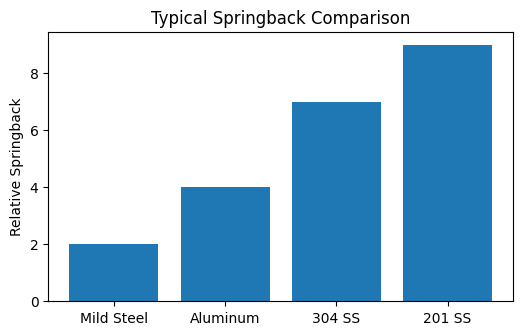

 그림 2. 일반적인 판금 재료의 상대적인 스프링백 경향.

V-다이 개방이 스프링백에 미치는 영향

V형 다이의 선택은 스테인리스강의 스프링백에 영향을 미치는 가장 중요한 요소 중 하나입니다.

V자형 개구부가 클수록 내부 굽힘 반경이 커집니다. 이는 소성 변형을 줄이고 하중 제거 후 탄성 회복을 증가시킵니다.

일반적인 생산 논리:

• 큰 V자형 개구부 → 더 큰 반경 → 더 큰 탄성 회복력
• V자형 개구부가 작을수록 → 반지름이 작아지고 → 탄성 회복이 적어집니다.

하지만 V자형 ​​개구부를 지나치게 작게 사용하면 다음과 같은 문제가 발생할 수 있습니다.

• 표면 표시
• 재료 균열
• 과도한 톤수 수요
• 공구 마모 가속화

스테인리스강 벤딩 작업에서 많은 공구 제조업체는 반경 요구 사항 및 표면 품질에 따라 재료 두께의 약 6~8배 크기의 V자형 개구부를 선택할 것을 권장합니다.

공기 벤딩 vs 바닥치기

공기 벤딩은 유연한 각도 제어와 적은 공구 요구 사항을 제공하기 때문에 현대 CNC 프레스 브레이크 생산에서 현재 가장 널리 사용되는 벤딩 방법입니다.

하지만 공기역학적 굽힘은 바닥에 닿는 것에 비해 더 큰 복원력을 발생시킵니다.

바텀업(Bottoming)은 재료를 금형 안쪽으로 더 깊숙이 밀어 넣어 탄성 회복을 줄이고 각도 균일성을 향상시킵니다. 이 방법은 엄격한 공차 요구 사항이 있는 고정밀 스테인리스강 부품에 일반적으로 사용됩니다.

실제 제조 환경에서 대부분의 공장은 다음과 같은 요소들을 조합하여 생산 속도와 정확도의 균형을 맞춥니다.

• 표준 생산을 위한 공기 벤딩
• 정밀 부품용 바닥면
• 반복성을 위한 각도 보정

제조업체들이 스프링백을 줄이기 위해 사용하는 실용적인 방법

· CNC 컨트롤러에서 각도 과굽힘 보정 기능을 사용하십시오.

· 얇은 스테인리스강판에는 지나치게 큰 V형 다이 개구부를 사용하지 마십시오.

· 일관된 자재 공급업체와 생산 배치를 유지하십시오.

· 긴 공작물에 크라운 시스템을 사용하여 각도 일관성을 유지하십시오.

· 대량 생산 전에 샘플 굽힘 테스트를 실시하십시오.

· 펀치와 다이의 마모 상태를 정기적으로 점검하십시오.

관련 엔지니어링 도구

결론

스프링백은 스테인리스강 굽힘, 특히 공기 굽힘 작업에서 자연스러운 현상입니다.
정확한 스프링백 제어를 위해서는 기계 정밀도뿐만 아니라 공구 형상, 재료 특성 및 실제 생산 경험에 대한 깊은 이해가 필요합니다.

현대 판금 가공 회사에게 있어 스프링백 보정 기술을 숙달하는 것은 안정적인 각도 정확도를 확보하고, 불량률을 줄이며, 생산 효율을 향상시키는 데 필수적입니다.

이 글은 전문 판금 가공업자, 프레스 브레이크 작업자, 공구 엔지니어 및 산업 제조업체를 위해 작성되었습니다.
