기계 용량 선택

표 3. 연속 생산 부하율 안내

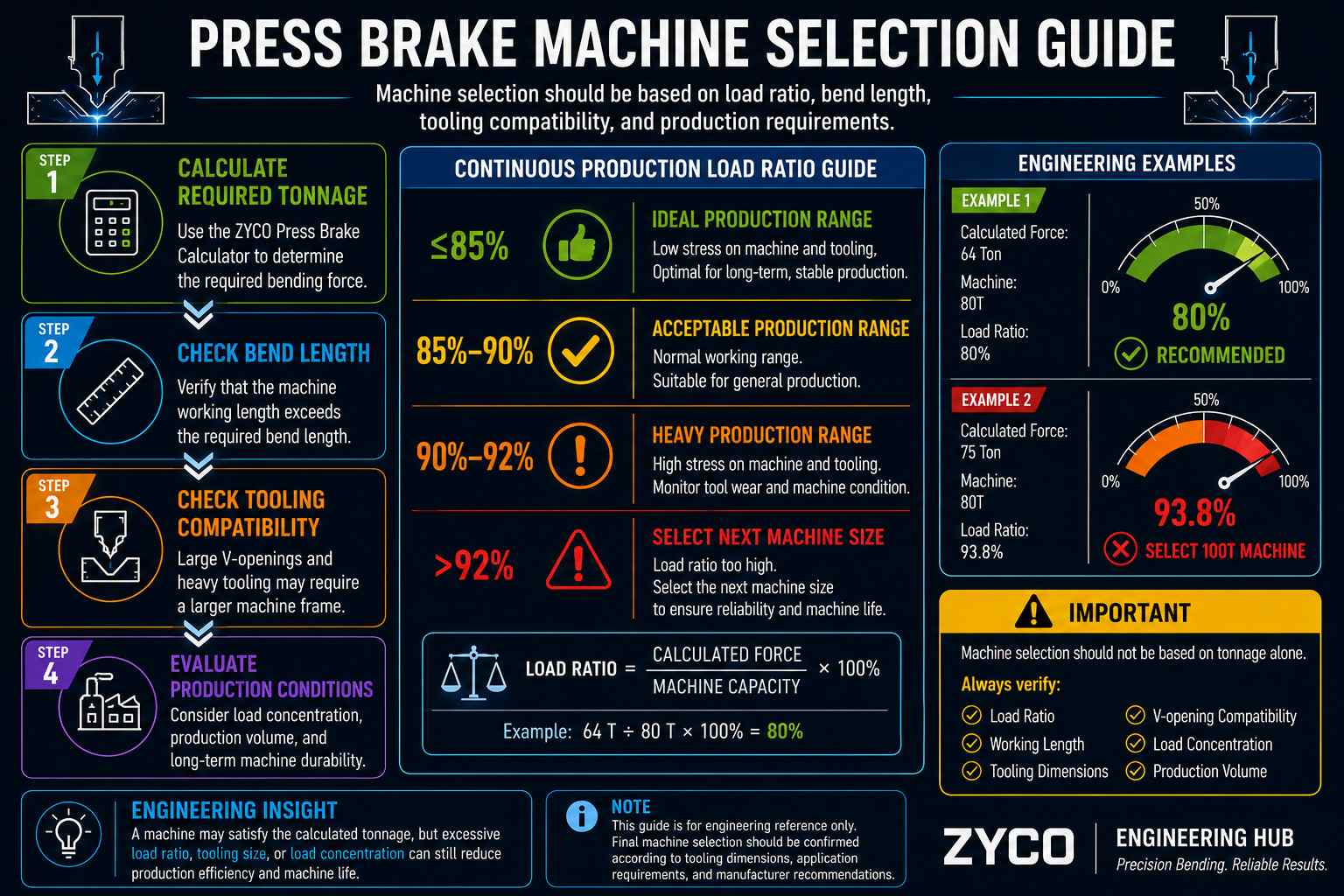

그림 7. 부하 비율, 굽힘 길이, 공구 호환성 및 생산 요구 사항에 따른 프레스 브레이크 기계 선택 가이드.

기계를 선택하는 것은 이론적인 톤수 요구 사항을 충족하는 것 이상의 것을 고려해야 합니다.

전문 제작 업체에서 평가하는 사항:

향후 생산 요구 사항

툴링 유연성

안전마진

재질 변형

생산량

일반적인 기계 선택 범위는 다음과 같습니다.

현재의 요구 사항을 겨우 충족하는 기계는 미래의 생산 기회를 제한할 수 있습니다.

공구 호환성 분석

많은 톤수 안내 시스템은 힘 계산 후에 작동을 멈춥니다.

숙련된 제작 엔지니어는 성공적인 벤딩 작업을 위해서는 추가적인 평가가 필요하다는 것을 알고 있습니다.

고려하다:

재질: 16mm 연강

길이: 600mm

V자형 개구부: 160mm

계산된 힘: 약 64톤

언뜻 보면 80톤급 프레스 브레이크면 충분해 보인다.

하지만 힘 계산은 몇 가지 중요한 질문에 대한 답을 제공하지 못합니다.

해당 장비가 V160 다이를 물리적으로 수용할 수 있습니까?

일광이 충분히 들어오는 공간인가요?

기계의 스트로크는 적절한가요?

공구를 안전하게 설치할 수 있습니까?

필요한 힘은 비교적 적지만, 필요한 공구가 기계의 실제 성능을 초과할 수 있습니다.

이 사례는 톤수만으로 기계의 적합성을 판단해서는 안 되는 이유를 보여줍니다.

부하 집중 분석

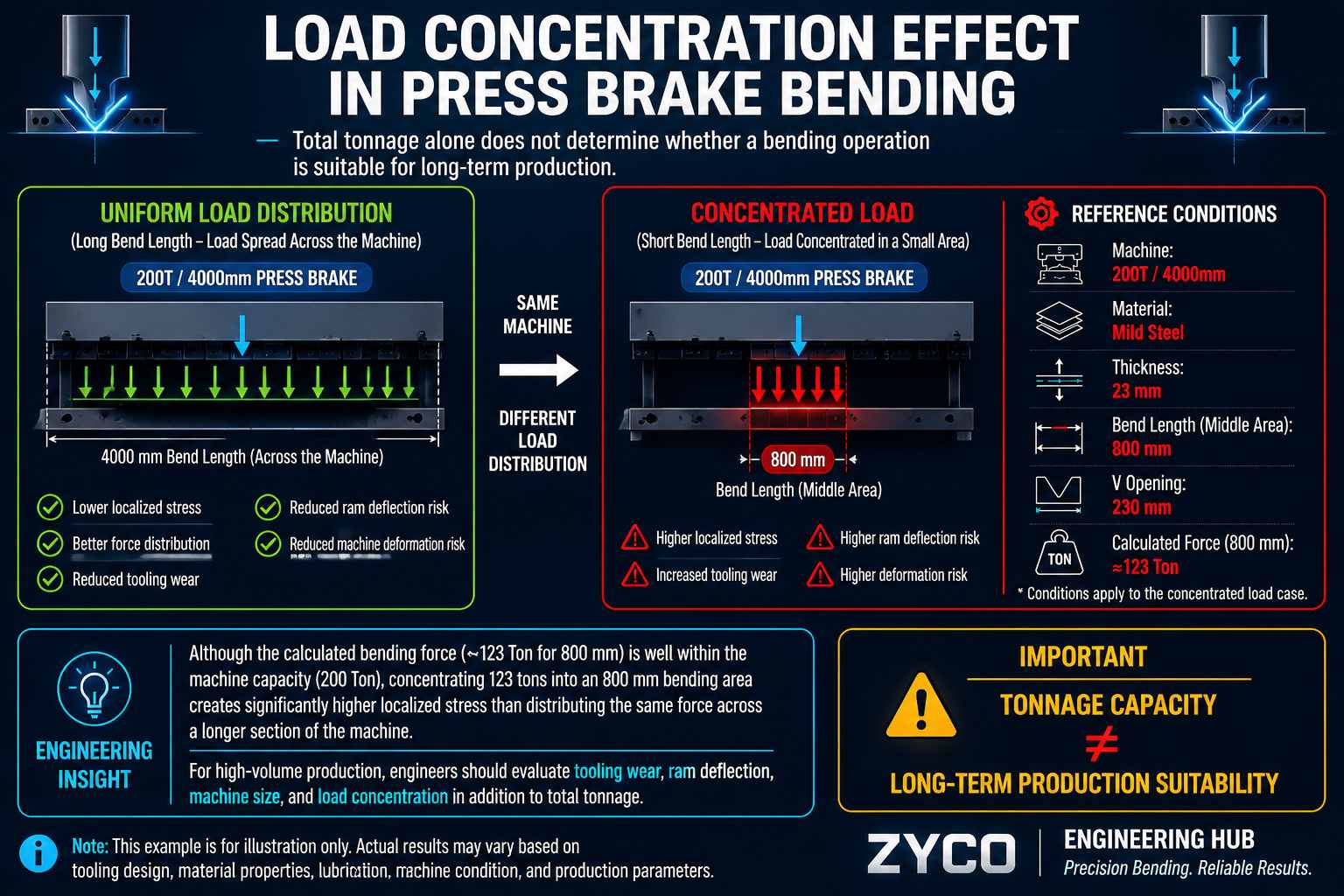

수치 8프레스 브레이크 벤딩에서 하중 집중 효과. 국부적인 힘은 전체 톤수가 정격 용량 내에 있더라도 공구 마모와 기계 응력을 증가시킬 수 있습니다.

하중 집중은 고하중 굽힘 작업에서 가장 간과되는 요소 중 하나입니다.

고려하다:

재질: 23mm 탄소강

길이: 800mm

V자형 개구부: 230mm

계산된 힘: 약 123톤

기계: 200톤 / 4000mm

많은 작업자는 필요한 힘이 기계 용량보다 작기 때문에 기계가 적합하다고 즉시 결론을 내립니다.

하지만 전체 힘은 작동 길이 800mm 내에 집중됩니다.

잠재적 결과는 다음과 같습니다.

펀치 마모 증가

금형 마모 증가

크라운 마모도가 더 높음

국소적인 램 스트레스

프레임 로딩 증가

이것이 반드시 해당 작업을 위험하게 만드는 것은 아닙니다.

하지만 엔지니어는 총 톤수에만 집중하기보다는 힘의 분포를 평가해야 합니다.

생산 빈도가 중요한 이유

두 작업 모두 동일한 톤수 계산이 필요할 수 있지만, 결과적으로는 매우 다른 엔진이 필요할 수 있습니다.섬뜩한 상황.

시나리오 A:

16mm 탄소강

굽힘 길이 600mm

한 달에 20개 부품

시나리오 B:

16mm 탄소강

굽힘 길이 600mm

하루 500개 부품

계산된 힘은 동일하게 유지됩니다.

장비에 가해지는 스트레스는 그렇지 않습니다.

생산량이 많아지면 증가한다:

공구 마모

유압 온도

왕관 장식

램 피로

유지보수 요구사항

따라서 생산 빈도는 생산량 계산과 함께 항상 고려되어야 합니다.

가장 성공적인 제조 시설은 기계가 벤딩 작업을 수행할 수 있는지 여부뿐만 아니라 해당 작업을 장기간에 걸쳐 반복적이고 효율적이며 수익성 있게 수행할 수 있는지 여부도 평가합니다.

이론 톤수와 실제 톤수의 차이

경험이 부족한 제조업체들이 흔히 저지르는 실수 중 하나는 계산된 톤수와 실제 생산 톤수가 항상 동일하다고 가정하는 것입니다.

실제로 계산 공식으로 산출된 톤수는 절대적인 생산량이라기보다는 엔지니어링 참고 자료로 간주해야 합니다.

이론적인 톤수는 재료 두께, 굽힘 길이, V자형 개구부 크기, 재료 강도와 같은 알려진 변수를 사용하여 계산됩니다. 이러한 계산은 장비 선정 및 공정 계획을 위한 훌륭한 출발점을 제공합니다.

하지만 실제 생산 과정에서는 수학적으로 표현하기 어려운 추가적인 변수들이 발생합니다.

이러한 변수에는 다음이 포함됩니다.

재료 배치 변동

항복 강도 변화

공구 마모

기계 상태

최고의 정확성

운영자 설정 일관성

주변 온도

윤활 조건

예를 들어, 서로 다른 철강 공급업체에서 구입한 두 장의 SS304 판재 모두 3mm 스테인리스강으로 표기되어 있을 수 있습니다. 그러나 실제 항복 강도는 굽힘력 요구 사항 및 스프링백 거동에 상당한 차이를 초래할 만큼 충분히 다를 수 있습니다.

이것이 바로 숙련된 제작 엔지니어들이 공식에만 의존하는 경우가 드문 이유입니다.

대신, 그들은 계산을 사용하여 안전한 시작점을 설정한 다음 시험 굽힘을 통해 결과를 검증합니다.

현대식 제조 공장에서 디지털 계산기를 사용하는 이유

표 4. 기존 차트 검색 방식과 디지털 계산기 사용 방식의 워크플로 비교

전통적인 톤수표는 여전히 유용한 참고 자료이지만, 재료, 기계 제어 및 생산 요구 사항이 오늘날보다 덜 복잡했던 시기에 개발되었습니다.

현대 제조 공정은 점점 더 디지털 엔지니어링 도구에 의존하고 있습니다.

디지털 계산기는 다음과 같은 여러 장점을 제공합니다.

예를 들어, 여러 V자형 개구부 옵션을 평가하는 제조업체는 여러 차트를 수동으로 참조하지 않고도 필요한 힘을 즉시 비교할 수 있습니다.

이를 통해 엔지니어는 벤딩 공정을 더욱 효율적으로 최적화할 수 있습니다.

종이 톤수표에서 엔지니어링 계산기로의 전환은 수동 기계 가공 계산에서 최신 CNC 프로그래밍으로의 전환과 유사합니다.

목표는 엔지니어의 판단을 대체하는 것이 아니라 엔지니어의 의사결정 과정을 개선하는 것입니다.

프레스 브레이크 엔지니어링의 미래 동향

판금 가공의 미래는 단순한 톤수 계산을 넘어설 것입니다.

현대 엔지니어링 시스템은 다음과 같은 요소들을 점점 더 통합하고 있습니다:

재료 데이터베이스

굽힘력 예측

회복 예측

도구 추천

생산 최적화

인공지능과 디지털 제조 기술이 계속 발전함에 따라 제조 엔지니어는 더욱 발전된 의사 결정 지원 시스템을 이용할 수 있게 될 것입니다.

향후 벤딩 소프트웨어는 다음과 같은 사항을 자동으로 평가할 수 있습니다.

재료 특성

도구 선택

기계 용량

스프링백 보상

생산 효율성

단 하나의 부품도 생산되기 전에.

이러한 추세가 공학 지식의 중요성을 없애는 것은 아닙니다.

오히려 이는 이론과 실제 제작 현실을 모두 이해하는 엔지니어의 가치를 높여줍니다.

흔히 저지르는 톤수 계산 오류

숙련된 작업자조차도 굽힘력을 추정할 때 가끔 실수를 저지릅니다.

가장 흔한 오류는 다음과 같습니다.

물질적 요소를 무시하는 경우.

잘못된 V자형 개구부를 사용하고 있습니다.

굽힘 길이를 무시합니다.

공구 호환성을 간과함.

부하 집중을 무시합니다.

안전 여유 없이 기계를 선택하는 것.

최대 부하로 지속적으로 작동합니다.

복원 동작을 무시합니다.

마모된 공구를 사용합니다.

샘플 굽힘 부분을 건너뛰겠습니다.

이러한 실수를 피하면 신뢰성이 향상되고 불량률이 감소하며 장비 수명이 연장됩니다.

실제 제작 업체에서 얻은 모범 사례

가장 성공적인 제조 시설은 일관된 엔지니어링 프로세스를 따릅니다.

권장되는 모범 사례는 다음과 같습니다.

생산 전에 자재 사양을 확인하십시오.

권장되는 V자형 개구부를 사용하십시오.

샘플 벤딩을 수행하십시오.

공구를 정기적으로 관리하십시오.

복원 동작을 모니터링합니다.

지속적인 최대 부하를 피하십시오.

성공적인 설정 과정을 문서화하십시오.

신규 프로젝트 시작 전에 장비 용량을 검토하십시오.

공구 호환성을 평가하십시오.

장비의 장기적인 상태를 고려하십시오.

이러한 관행은 생산 일관성을 향상시키고 장기적인 운영 비용을 절감합니다.

자주 묻는 질문

1. 프레스 브레이크 톤수란 무엇입니까?

프레스 브레이크 톤수는 판금 가공물을 지정된 각도로 구부리는 데 필요한 힘의 양입니다. 생산 현장에서는 적절한 프레스 브레이크를 선택하고, 과부하를 방지하고, 공구를 보호하고, 각도 일관성을 유지하는 데 사용됩니다. 따라서 이 값은 단순히 하나의 숫자로만 생각해서는 안 되며, 공학적 참고 자료로 활용해야 합니다.

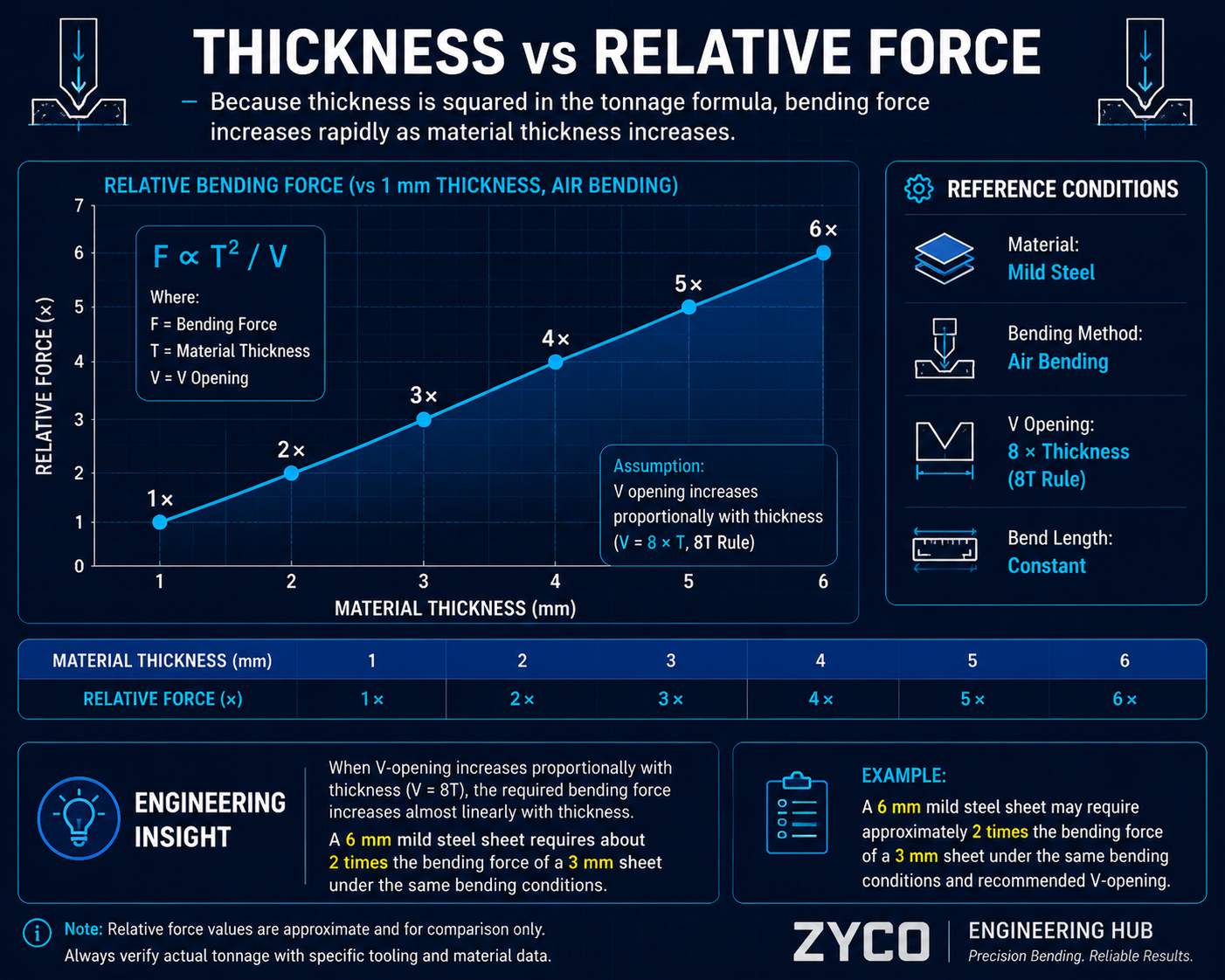

2. 프레스 브레이크 톤수는 어떻게 계산되나요?

톤수는 재료 두께, 굽힘 길이, V자형 개구부 크기 및 재료 계수를 기준으로 계산됩니다. ZYCO 엔지니어링 허브 워크플로에서 참조 공식은 다음과 같습니다. 톤수 = (1.33 x T² x L x 재료 계수) / (V x 20). 이 공식은 실제 공기 굽힘 견적을 위해 고안되었습니다.

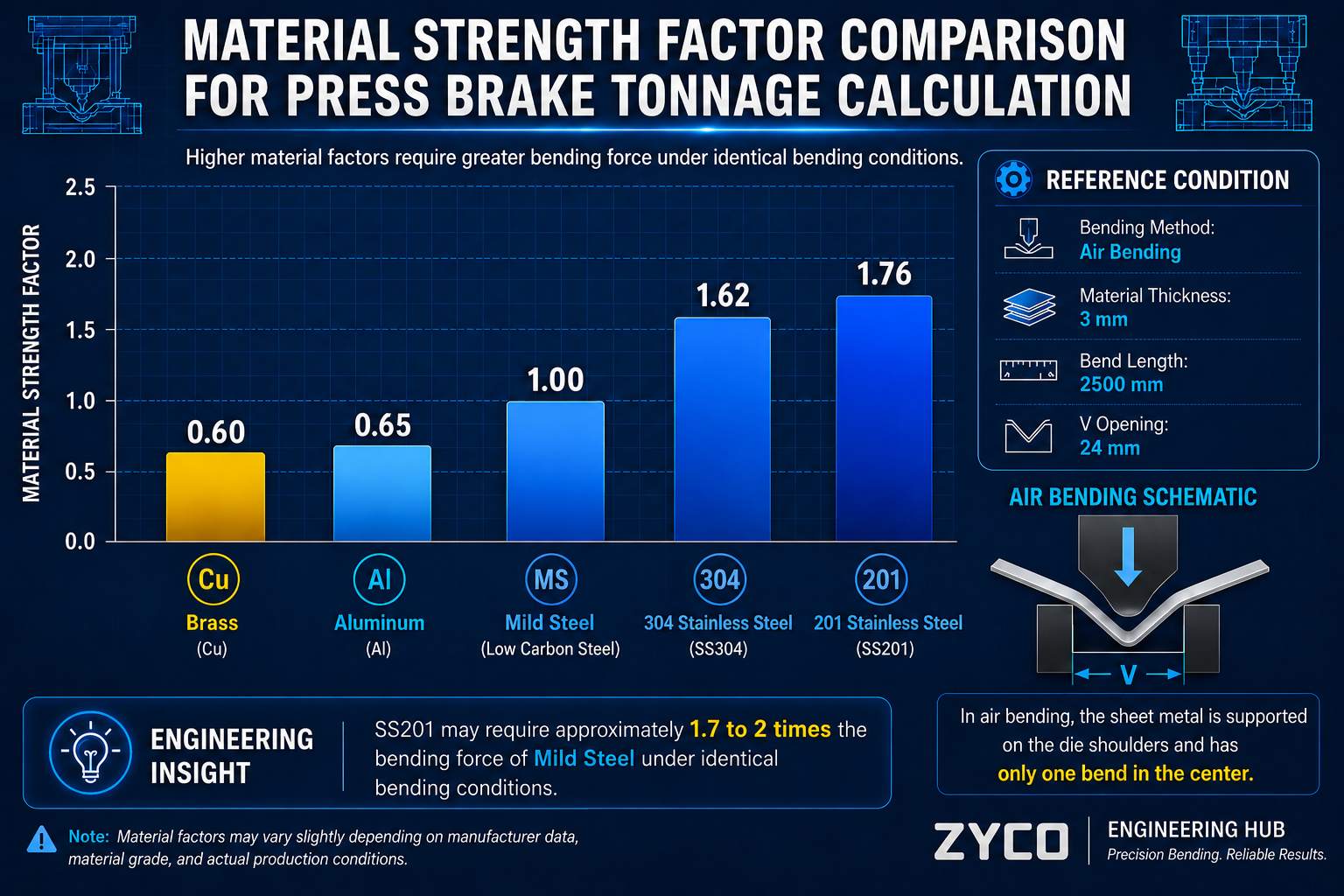

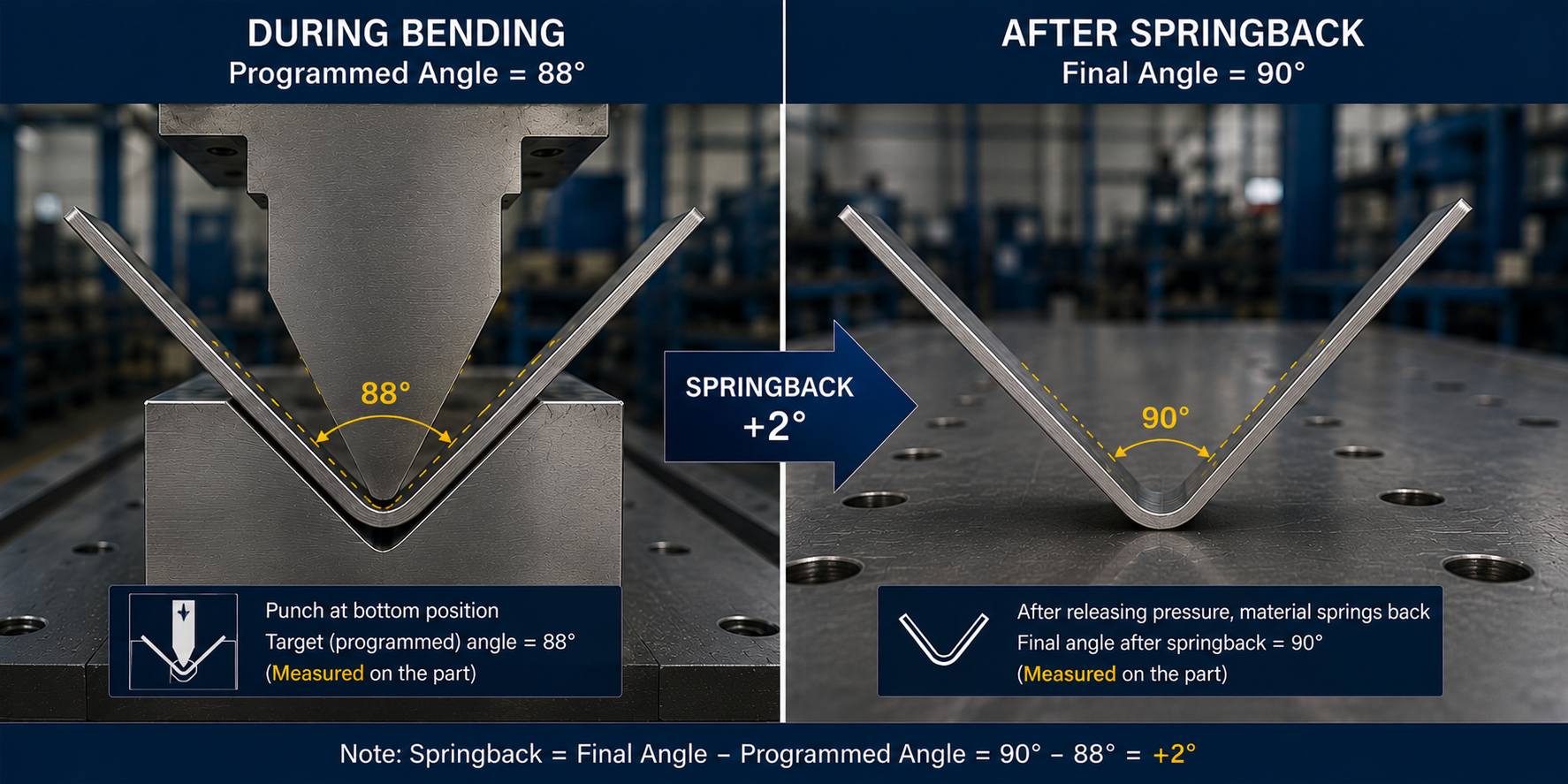

3. 스테인리스강이 일반강보다 더 큰 굽힘력을 필요로 하는 이유는 무엇입니까?

스테인리스강은 일반적으로 연강보다 항복 강도가 높고 스프링백 특성이 강합니다. 동일한 두께, 굽힘 길이 및 V자형 개구부 조건에서 SS304 및 SS201은 저탄소강보다 일반적으로 더 높은 굽힘력과 더욱 세심한 스프링백 보정이 필요합니다.

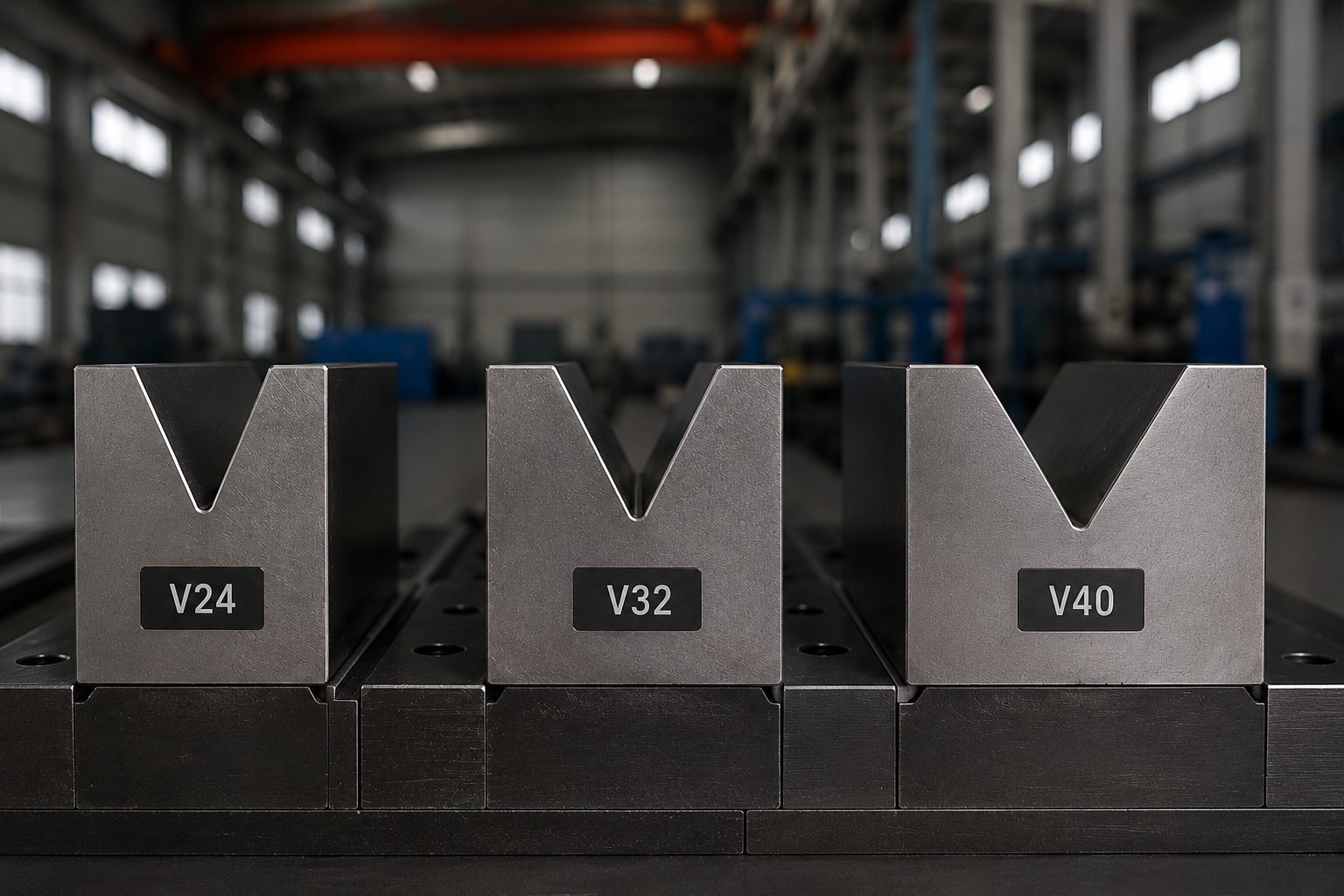

4. V자형 개구부는 톤수에 영향을 미치나요?

예. 일반적으로 V자형 개구부가 클수록 필요한 톤수는 줄어들고, 작을수록 톤수는 늘어납니다. 하지만 V자형 ​​개구부는 내부 반경, 플랜지 길이, 스프링백 및 공구 호환성에도 영향을 미치므로 단순히 힘을 줄이기 위해서만 선택해서는 안 됩니다.

5. 굽힘 길이는 톤수에 영향을 미치나요?

네. 굽힘 길이는 톤수와 직접적인 선형 관계를 갖습니다. 다른 모든 변수가 동일하다고 가정할 때, 굽힘 길이가 두 배가 되면 필요한 굽힘력도 대략 두 배가 됩니다. 따라서 판재 두께가 그리 두껍지 않더라도 긴 부품을 제작하려면 고용량 기계가 필요한 것입니다.

6. 계산된 톤수가 너무 낮으면 어떻게 되나요?

실제 필요한 힘이 가용 톤수를 초과하면 벤딩이 불완전하거나 고르지 않게 될 수 있습니다. 작업자는 각도 변화, 과도한 스프링백, 반복적인 수정 시도 및 높은 불량률을 경험할 수 있습니다. 심각한 경우에는 무리하게 작업을 진행하면 기계나 공구에 무리가 갈 수 있습니다.

7. 과도한 톤수가 공구에 손상을 줄 수 있습니까?

네. 과도한 힘은 펀치와 다이의 마모를 가속화하고, 공구 변형 위험을 증가시키며, 유압 시스템과 램에 불필요한 스트레스를 가할 수 있습니다. 전문 업체에서는 공정상 특별히 요구되는 경우가 아니라면 필요 이상으로 큰 힘을 사용하지 않습니다.

8. 계산된 생산 결과와 실제 생산 결과가 다른 이유는 무엇입니까?

실제 굽힘 시험 결과는 재료 배치 변동, 실제 항복 강도, 공구 마모, 윤활, 기계 상태, 크라운 정밀도 및 작업자 설정에 영향을 받습니다. 계산기는 훌륭한 출발점을 제공하지만, 실제 굽힘 시험과 생산 검증은 여전히 ​​중요합니다.

9. 프레스 브레이크를 선택할 때 어느 정도의 안전 여유를 두어야 할까요?

연속 생산을 위해서는 ZYCO에서 부하율 점검을 권장합니다. 안정적인 생산을 위해서는 부하율이 85% 미만이 바람직하며, 85~90%는 허용 가능한 수준이고, 90~92%는 주의가 필요하며, 92% 이상일 경우에는 일반적으로 다음 단계의 장비 선택을 고려해야 합니다.

10. 충분한 톤수를 가진 기계라도 부적합할 수 있나요?

네. 기계가 계산된 톤수를 충족하더라도 작업 공간 확보, 스트로크, 공구 높이, V자형 개구부 확보 가능 여부, 작업 길이, 부하 집중도 또는 생산량 등의 제약을 받을 수 있습니다. 따라서 기계 선택은 절대 톤수만을 기준으로 해서는 안 됩니다.

11. 부하 집중이 중요한 이유는 무엇입니까?

긴 기계의 짧은 구간에 높은 굽힘력이 집중될 때 하중 집중 현상이 발생합니다. 전체 톤수가 정격 용량 내에 있더라도, 국부적인 힘 집중은 장기간 또는 대량 생산 시 공구 마모, 램 응력 및 변형 위험을 증가시킬 수 있습니다.

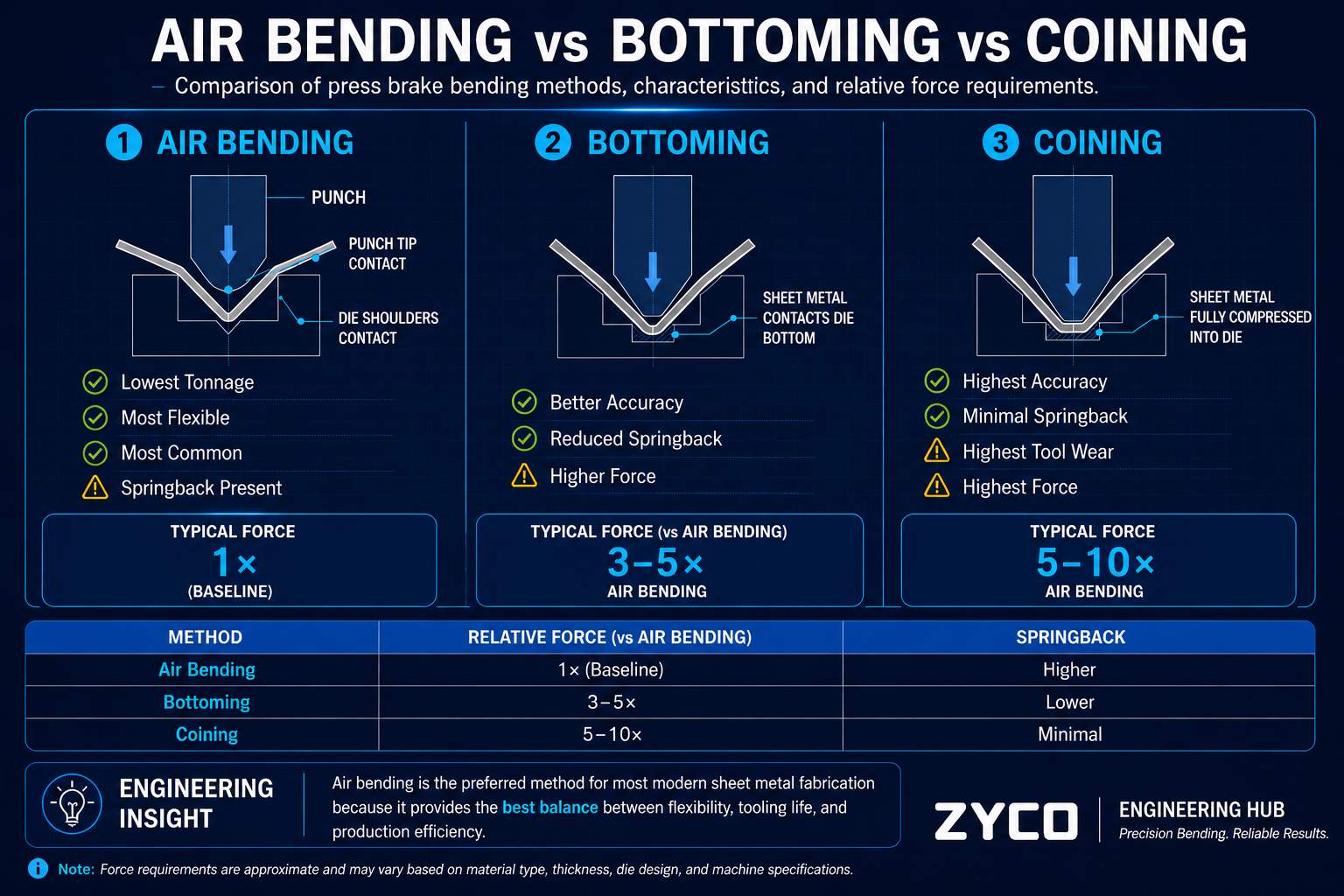

12. 벤딩 방식이 톤수에 영향을 미치나요?

네. 에어 벤딩은 일반적으로 가장 적은 힘으로 가장 뛰어난 유연성을 제공합니다. 바텀링은 더 큰 힘이 필요하지만 스프링백 현상을 줄여줍니다. 코이닝은 가장 큰 힘이 필요하며 각도 정확도를 향상시킬 수 있지만, 공구와 기계에 가해지는 스트레스도 증가합니다.

13. V자형 개구부가 너무 작으면 어떻게 되나요?

V자형 개구부가 너무 작으면 필요한 힘이 증가하고 표면에 자국이 남거나 공구에 과도한 부하가 걸리거나 내부 반경이 작아지거나 일부 재료에 균열이 발생할 수 있습니다. 대부분의 에어 벤딩 작업에서는 8T, 10T 또는 12T와 같은 권장 V자형 개구부 크기를 사용하는 것이 더 안전한 시작점입니다.

14. 생산 빈도를 고려해야 할까요?

물론입니다. 일회성 벤딩 작업과 매일 대량 생산하는 작업은 계산된 톤수는 같더라도 장비에 미치는 영향은 매우 다를 수 있습니다. 생산 빈도가 높을수록 공구 마모, 열 발생, 유지 보수 요구량 및 기계 피로 위험이 증가합니다.

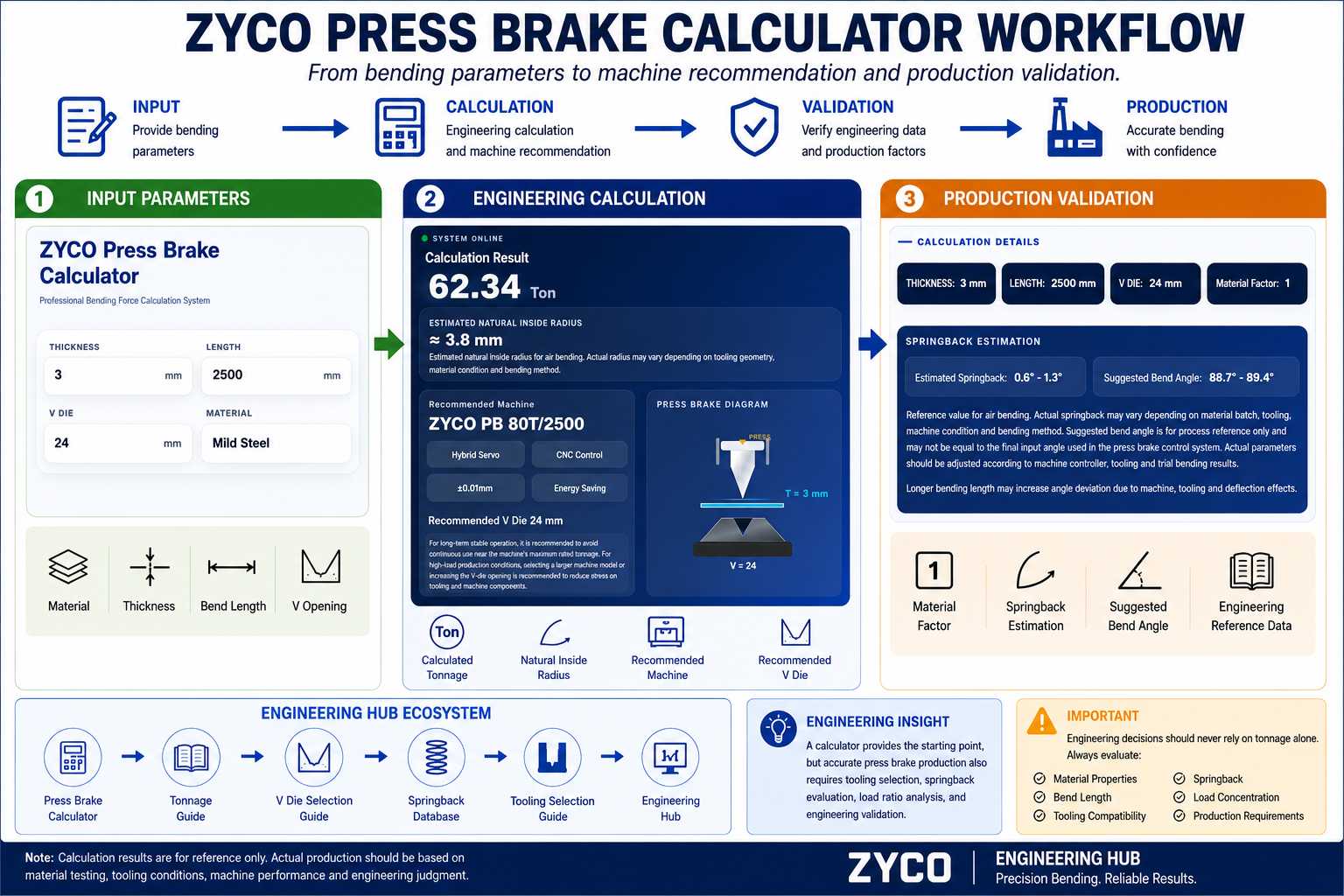

15. 프레스 브레이크 톤수를 계산하는 가장 쉬운 방법은 무엇입니까?

가장 쉬운 방법은 ZYCO 프레스 브레이크 계산기와 같은 전용 엔지니어링 계산기를 사용하는 것입니다. 이 계산기를 사용하면 재질, 두께, 굽힘 길이 및 V자형 개구부를 입력한 후 톤수, 내부 반경, 권장 기계 및 엔지니어링 참조 데이터를 한 번의 작업으로 확인할 수 있습니다.

엔지니어링 허브 리소스

굽힘 공학에 대한 더 자세한 지식을 얻고자 하는 독자는 다음 자료들도 참고할 수 있습니다.

프레스 브레이크 계산기

재료 데이터베이스

스프링백 데이터베이스

스프링백 보상 가이드

V 다이 선택 도구

V 오프닝 가이드

공구 선택 가이드

공기 벤딩 가이드

벤드 공제 가이드

K-Factor 가이드

프레스 브레이크 톤수 가이드

이 자료들은 제작 엔지니어들에게 더욱 심층적인 기술 정보와 실질적인 지침을 제공합니다.

결론

프레스 브레이크 톤수 계산은 단순히 수학적인 계산만으로 해결되는 문제가 아닙니다.

이는 기계 안전, 공구 수명, 굽힘 정확도, 생산 효율성 및 장비의 장기적인 신뢰성에 영향을 미치는 중요한 엔지니어링 프로세스입니다.

공식이 기초를 제공하지만, 성공적인 제조 작업은 이론적인 계산을 넘어서는 요소들을 포함합니다.

숙련된 엔지니어는 재료 특성, 굽힘 길이, V자형 개구부 선택, 공구 호환성, 하중 분포, 생산 빈도 및 기계 용량을 평가한 후 굽힘 공정을 승인합니다.

가장 안정적인 생산 환경은 정확한 계산과 실제 제조 경험이 결합된 환경입니다.

궁극적으로 톤수는 단일 수치로 볼 것이 아니라, 전체적인 벤딩 엔지니어링 전략의 일부로 보아야 합니다.
